安防摄像头三脚架转接固定座结构

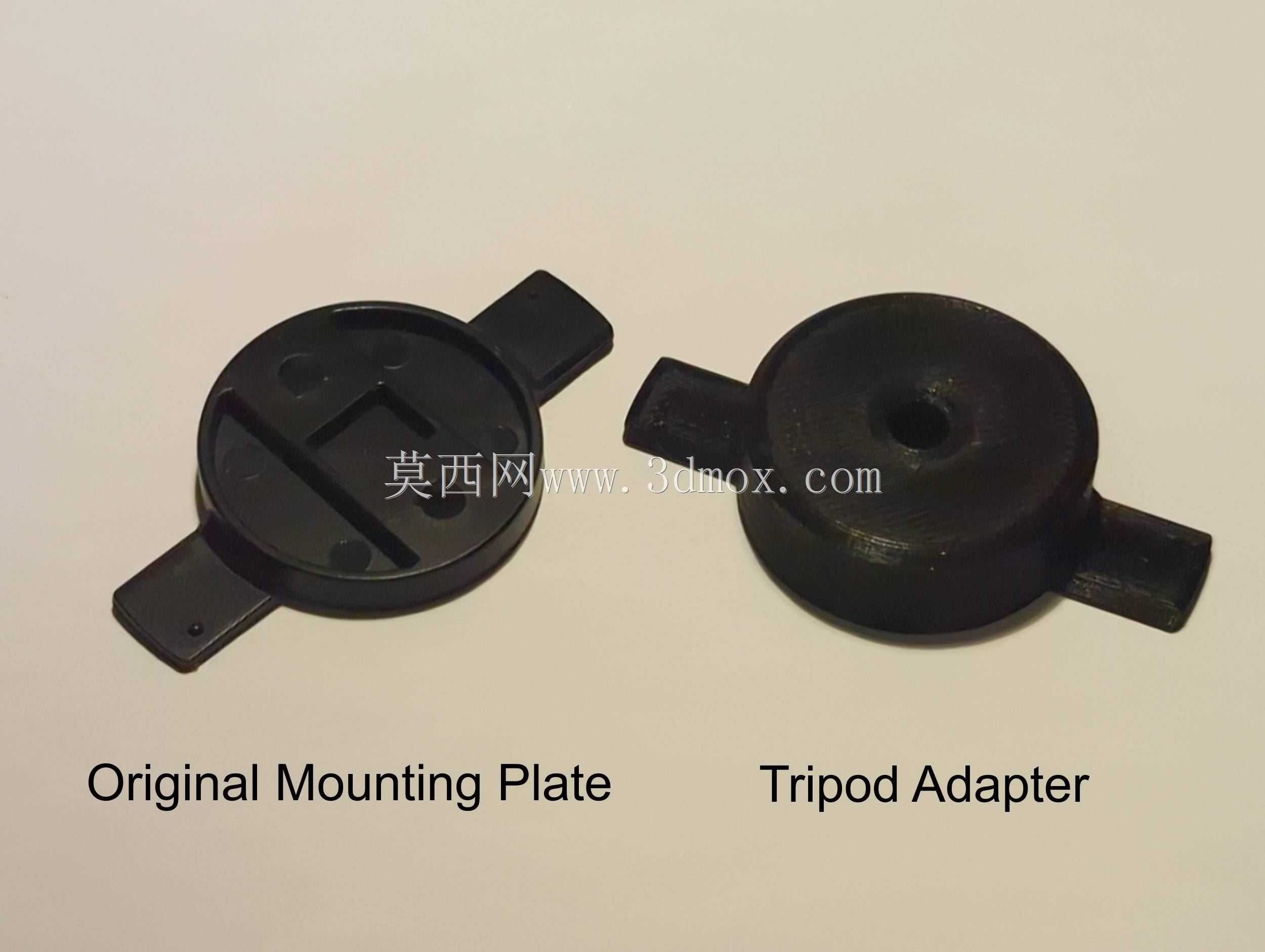

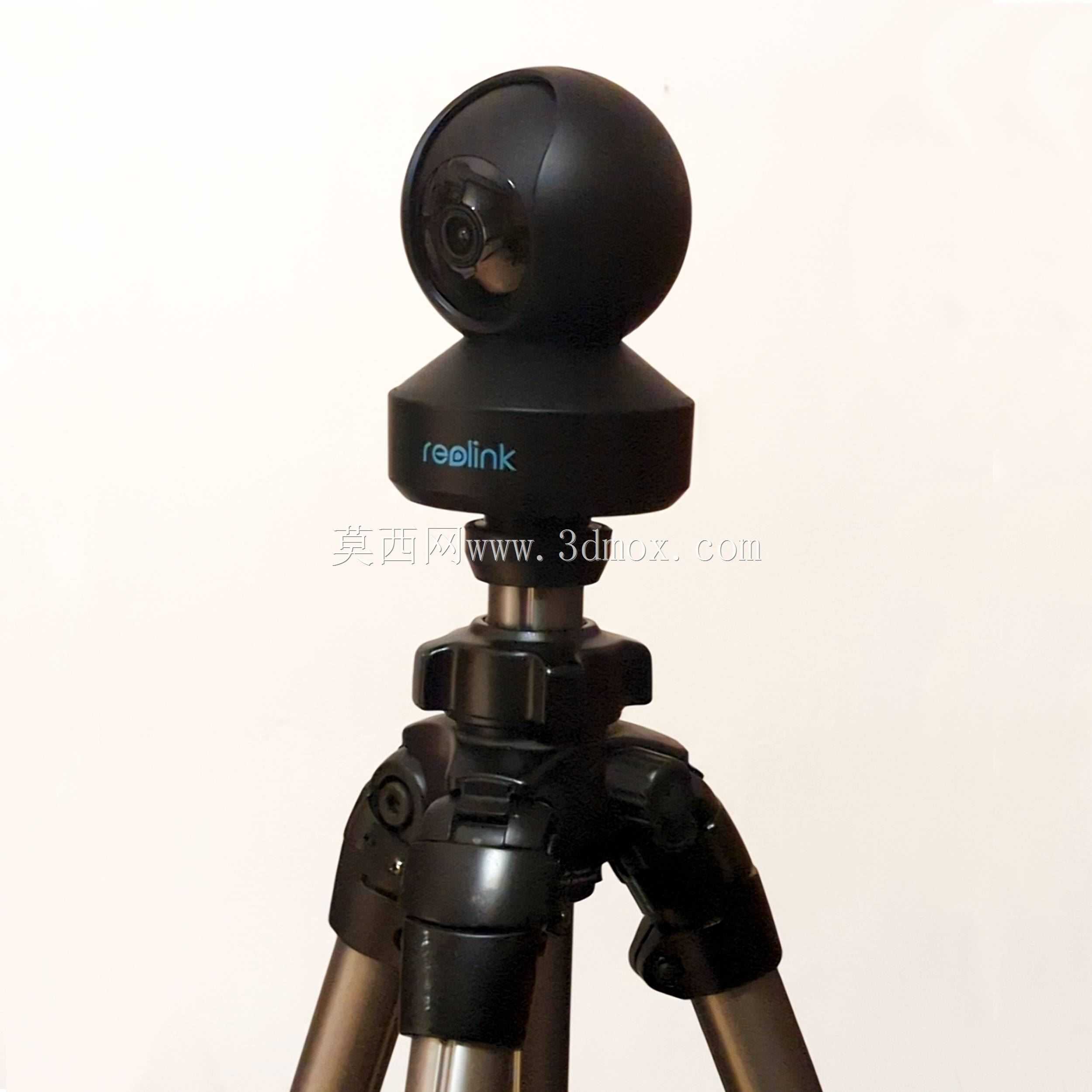

　　这套转接结构由两部分组成：一部分是面向标准三脚架接口的转接盘，另一部分是贴合 Reolink E1、E1 Pro、E1 Zoom 系列安防摄像头底部轮廓的安装板。现场使用时，摄像头先固定到专用安装板上，再通过转接盘与三脚架、灯架或桌面支架连接，解决原装底座只能墙面吸顶安装、难以快速移位布控的问题。

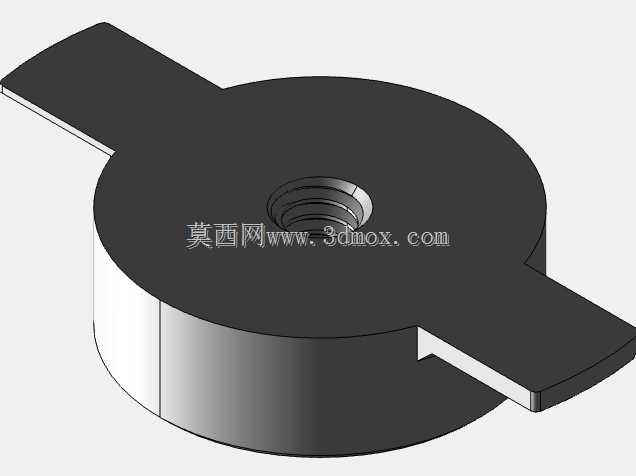

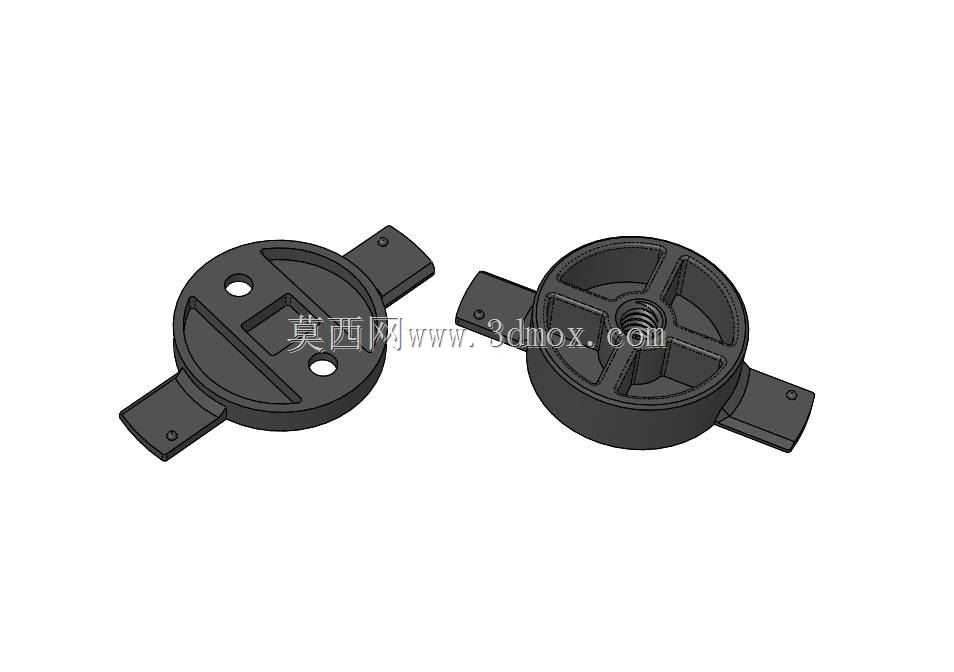

　　转接盘中心采用 1/4-20 UNC 内螺纹，这是摄影支撑系统中长期沿用的连接规格，兼容常见三脚架快装板、云台螺柱和便携支架。螺纹孔周围布置放射状加强筋，把拧紧时的局部载荷分散到整个圆盘，避免塑料件在反复拆装后出现螺纹滑牙或根部开裂。圆盘两侧伸出带孔耳板，孔位可用于螺钉锁紧、扎带限位或与安装板对位，使转接件在偏载工况下仍能保持稳定。

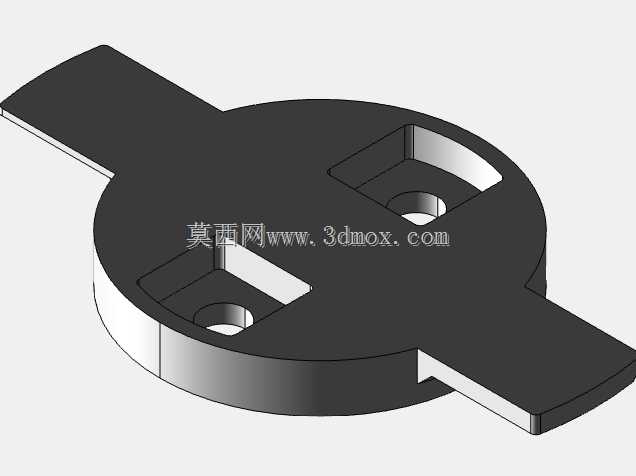

　　安装板的上表面并非简单平面，而是按照摄像头底座的外形做出定位凹腔、挡边和卡扣避让区域。摄像头放入后，底部凸起、走线槽和旋转关节的活动范围都被纳入建模边界，既保证贴合面能够承受设备自重，也不会干涉摄像头俯仰、转向动作。板体中部的方形与圆形定位特征对应原装底座的配合关系，装配时不需要额外寻找中心，操作人员可以直接完成扣合和螺钉固定。

　　从布控场景看，这类转接件常用于临时监控、工地周界看护、展会点位录制、户外露营观察以及小型仓库的短期巡查。相比打孔上墙，三脚架方案能够在几分钟内完成机位迁移；遇到地面振动或风力影响时，圆盘形接触面又比单螺柱连接更能抑制晃动。结构设计上没有采用多余装饰，所有壁厚、筋位和凸台都围绕承载、定位和成型便利性展开：背面筋条沿受力方向延伸，耳板与圆盘交接处保留过渡圆角，减少注塑时的应力集中；安装板边缘做收边处理，避免薄边翘曲影响贴合。

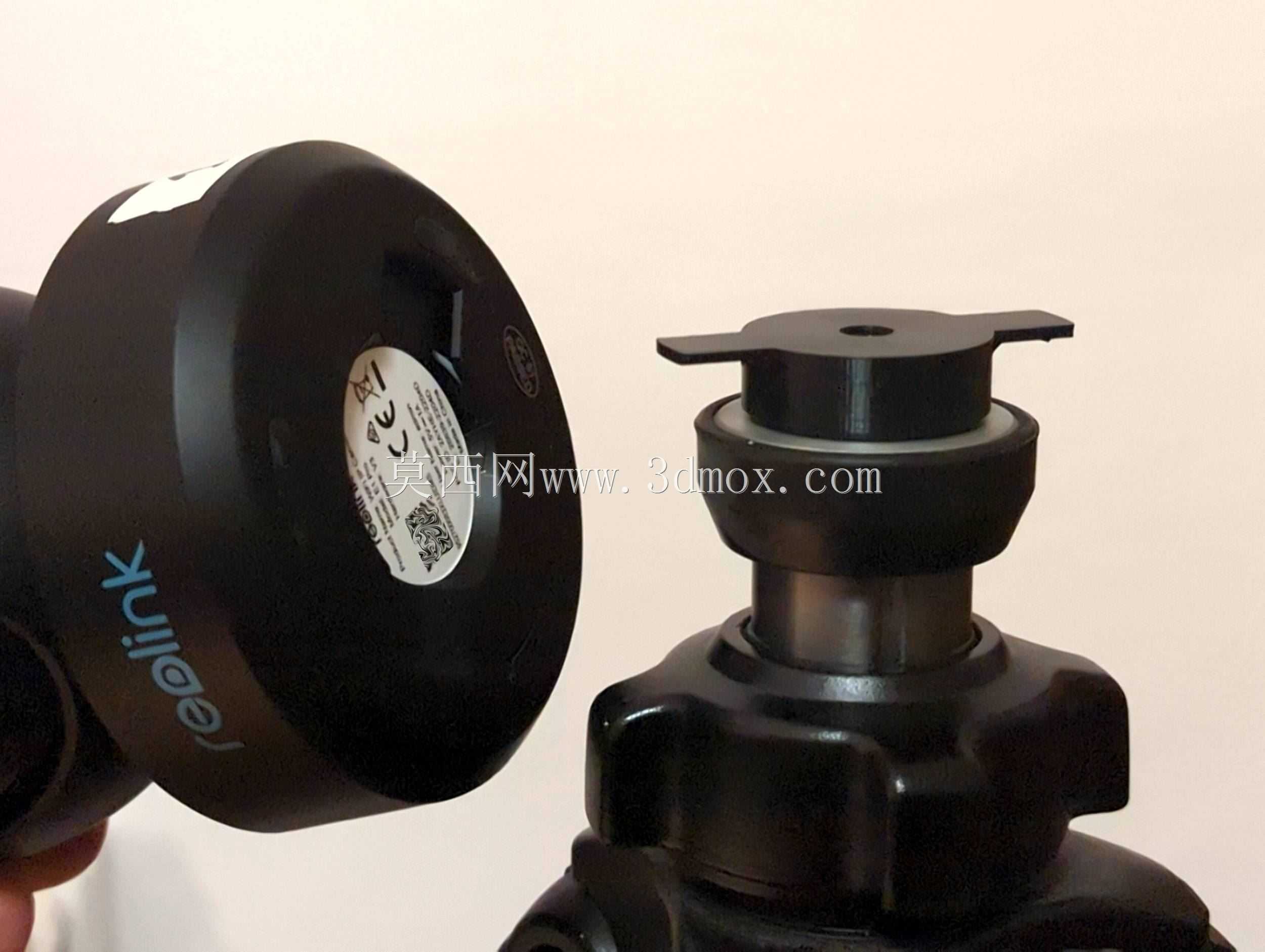

　　安装边界方面，转接盘外径以覆盖摄像头底座支撑范围为原则，两侧耳板形成横向约束；中心螺纹深度满足常规 1/4 英寸螺柱旋入要求，同时不穿透摄像头配合面。安装板上的固定孔与摄像头底部螺钉位对应，孔周设置局部加厚区，使锁紧力不会直接作用在薄壁区域。建模时需同时检查两种装配状态：一是安装板与摄像头底座闭合时，卡扣、螺钉头和走线空间不得发生干涉；二是转接盘拧到三脚架螺柱上后，摄像头底部旋转座仍有足够回转空间。

　　对于结构设计人员，该件的参考价值在于把消费级安防设备与标准化摄影支撑接口连接起来，用较低成本实现灵活部署。三维造型中需要重点还原螺纹规格、定位凹腔、加强筋走向和耳板孔位，这些特征直接决定打印、注塑或数控加工后的装配效果。实际选型时，还应结合摄像头重量、支架高度和户外风载校核耳板强度，并在螺柱连接处增加防松垫圈，以保证长期监控画面稳定。
