紧凑型桌面协作机械臂本体结构

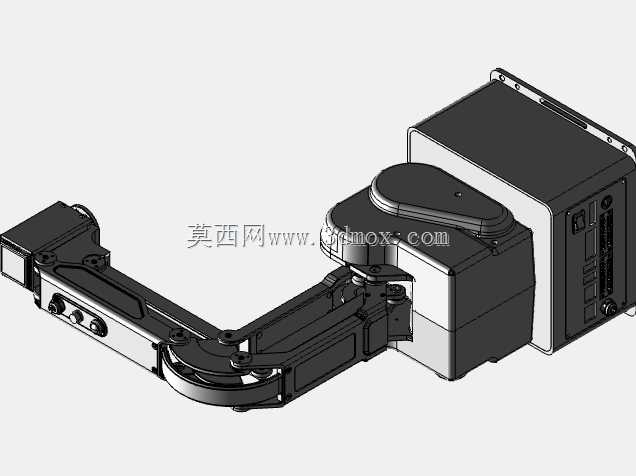

　　桌面级协作机械臂的结构布置，首先要解决的是小工位内的可达性与人员近距离作业之间的矛盾。该类设备面向电子装配、实验室上下料、轻型分拣、教学验证以及小批量柔性产线，安装位置往往不是独立防护工位，而是直接放置在工作台、检测台或流水线旁。因此底座轮廓需要控制在较小占地范围内，机身在回零、伸展和急停姿态下都不能与桌面挡板、物料盘、视觉支架或操作人员手臂发生干涉。模型中各关节壳体、连杆过渡段和末端执行器接口均按实际装配关系表达，能够用于检查运动包络、线缆走向和周边夹具布局。

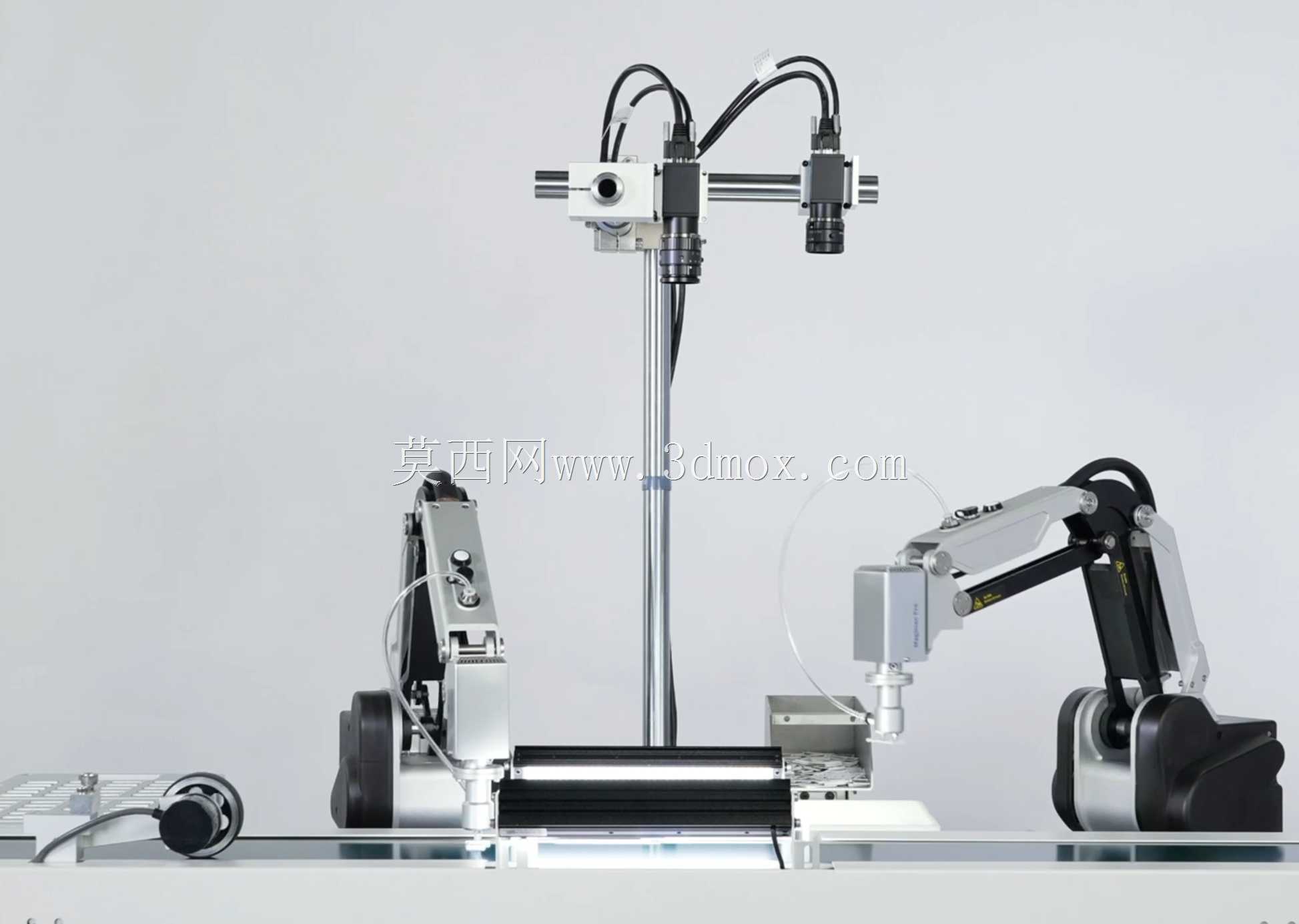

　　从用途看，这类四轴机械臂并不追求大负载，而是强调轻量物料的快速搬移、重复定位和便捷部署。典型作业包括小型工件拾取、按钮面板测试、试剂管转运、螺丝供给配合、标签贴附前定位以及台式设备上下料。由于生产批量经常变化，机械臂需要在固定底座上完成多姿态作业，同时允许人员在无安全围栏的条件下进行补料、抽检和异常处理。结构设计上，关节驱动件尽量靠近基座或粗壮连杆布置，以降低外伸部分的惯量；腕部和末端区域保留紧凑空间，便于安装夹爪、吸嘴、电动工具或快换接头。

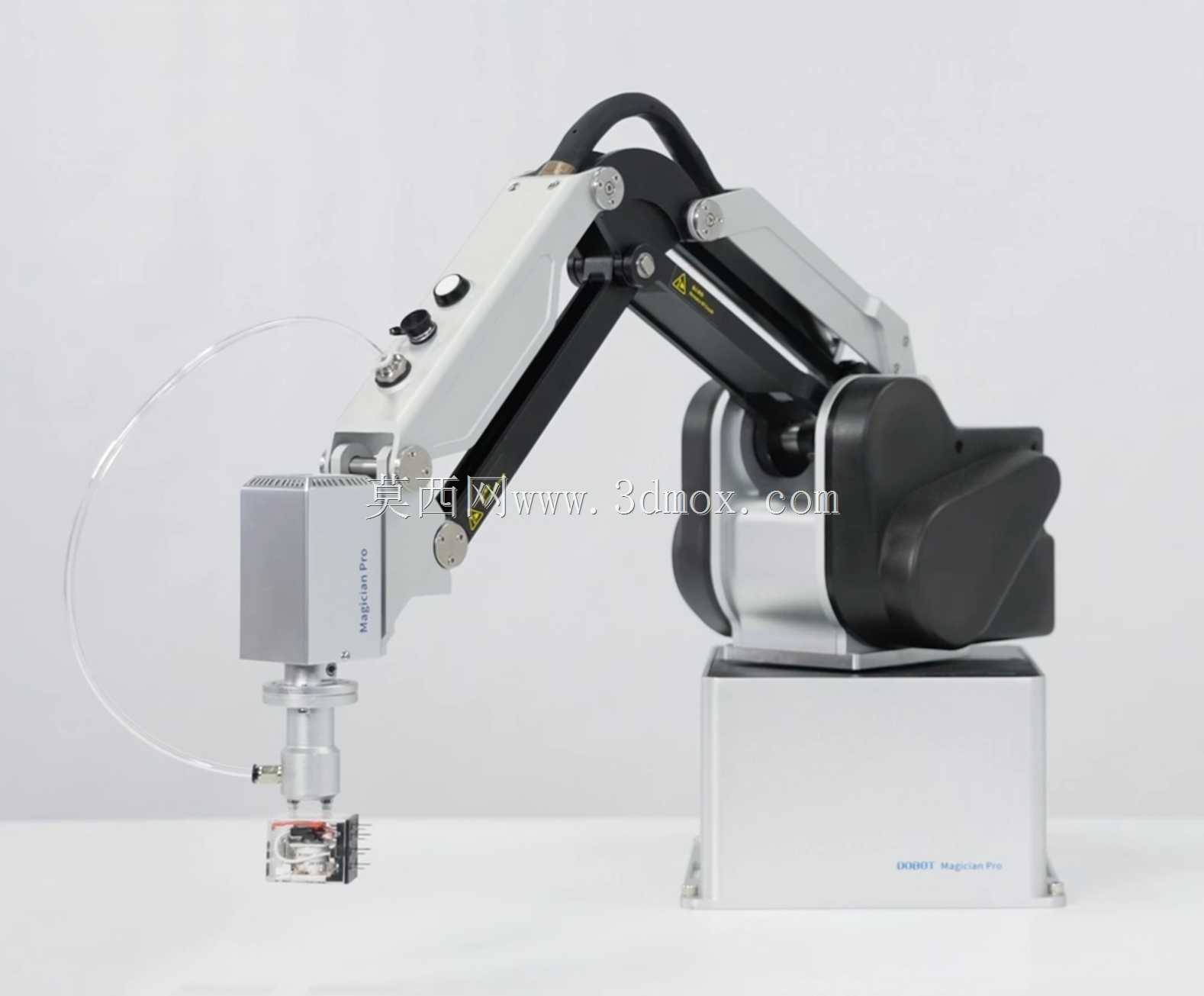

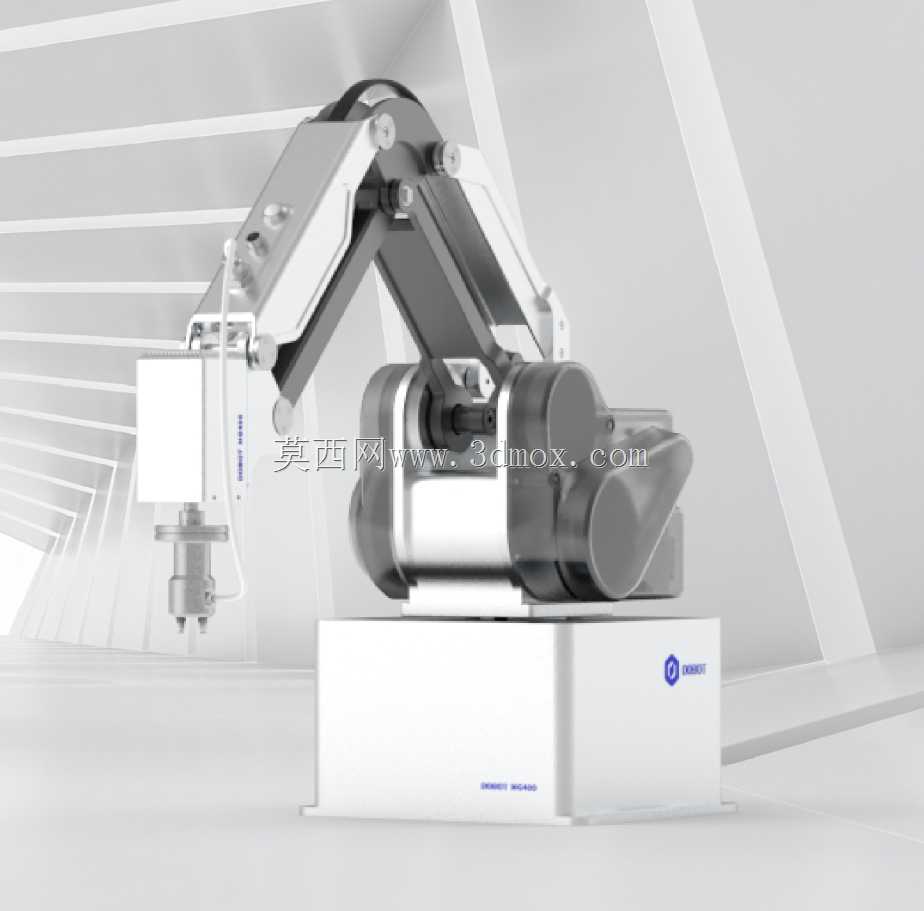

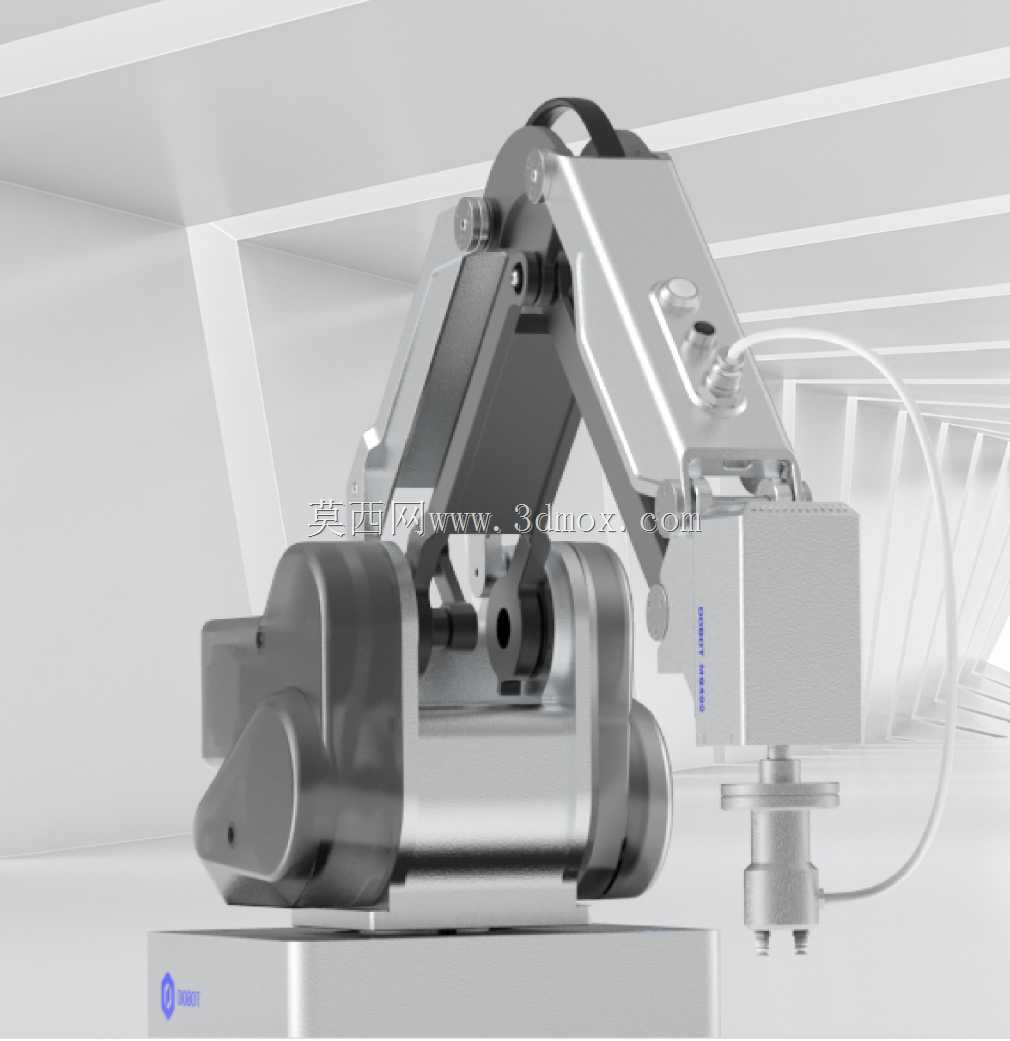

　　本体外形采用多段折弯感较强的包覆式壳体，内部容纳伺服驱动、传动件、控制线缆和气管通道。底座承担整机稳定性，底部面积虽小，但通过较低的重心布置和较宽的支撑边界，使机械臂在全速伸展时仍能保持桌面安放的可靠性。大臂与小臂之间的铰接区域留出足够转角空间，避免连杆在极限俯仰时发生壳体碰撞。末端法兰附近结构简洁，轴向尺寸短，有利于在狭窄料盘和设备开口之间伸入取出工件。对于集成商而言，这种短腕部设计还能减少末端工具自重对有效负载的占用。

　　功能特性方面，拖动示教依赖关节侧感知与低阻传动配合，因此模型中关节轴线、减速器安装位和电机布置关系需要清晰，便于工程人员理解姿态记录时各轴的运动贡献。碰撞检测则要求整机在异常接触时能够快速识别外力变化，控制上结合电流或力矩反馈实现停机或回缩。机械结构上，壳体边缘圆润、外露螺钉少、夹点位置尽量隐藏，适合人员协同环境。最大有效负载按轻型末端工具和小工件设定，作业半径覆盖桌面常见半幅区域，在拾取范围内不需要频繁移动整机。

　　设计思路上，该机型把控制器、驱动和机械本体高度整合，减少外置控制柜对工位空间的占用。底座侧面和背部预留线缆连接区域，动力线、编码器线和通讯线在整机姿态变化中不应受到拉扯。三维建模时需要重点核对底座安装孔位、法兰连接尺寸、关节零位方向以及连杆干涉边界。若用于产线仿真，还应将夹爪开合高度、吸嘴长度、工件重心和相机拍照位一并纳入，否则仅按裸机臂体评估可达空间，容易在现场出现末端能到、工具却无法进入的问题。

　　安装边界方面，设备可直接置于平整工作台，也可通过底座孔位固定在工装板或小型支架上。台面需要承受整机动态倾覆力矩，尤其在小臂完全外伸、末端带载并快速启停时，底座前沿和支撑脚位置会出现较明显载荷变化。周边应保留维护空间，便于检查关节连接、紧固末端工具和整理线缆。上方需避免低矮横梁或灯架限制抬臂动作，侧方则要考虑人员经过时肘部扫过的区域。通过完整三维结构进行工位预布局，可以在加工和采购前发现安全距离、操作高度及物料流向方面的问题，从而缩短小型自动化单元的落地调试周期。
