高精度伺服主轴传动部件三维结构

　　在数控加工中心、高精度磨床、自动化专机的传动链设计中，这类伺服主轴单元往往是决定整机加工精度与动态响应能力的核心部件，不同于普通异步电机搭配独立主轴箱的传统结构，该集成式伺服主轴将驱动电机与主轴输出端做了一体化结构整合，省去了中间皮带轮、齿轮减速等传动环节带来的背隙、振动与传动损耗，能直接将扭矩输出到刀具装夹端，在高速铣削、精密磨削、硬材料车削这类对转速稳定性、扭矩响应速度要求极高的工况下，能有效保障加工面的粗糙度与尺寸一致性。

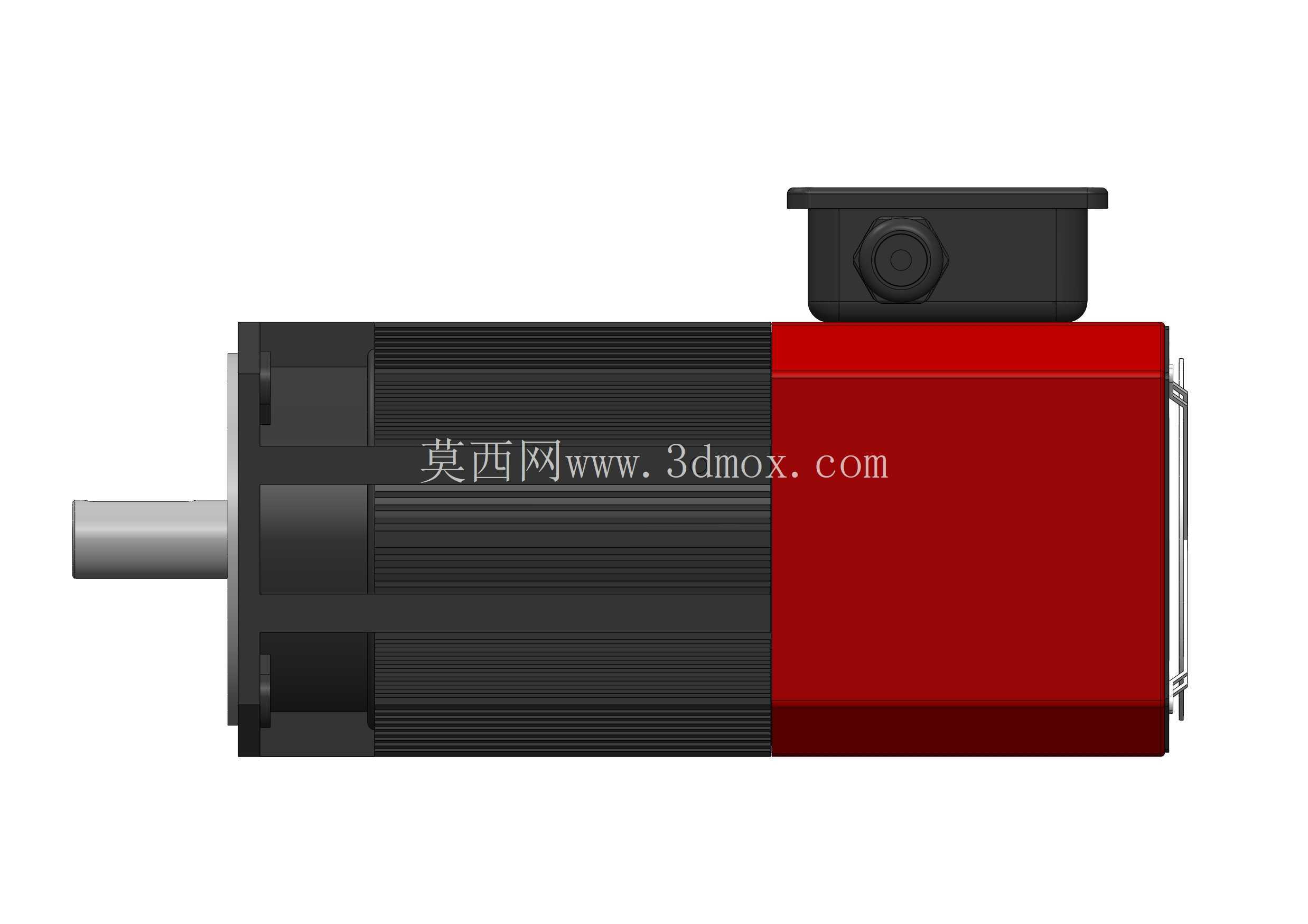

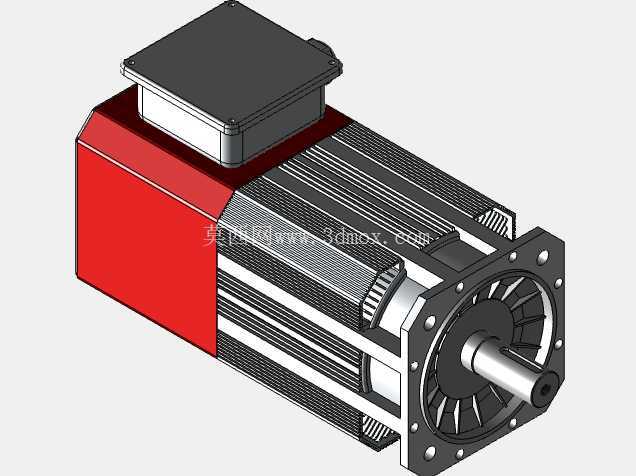

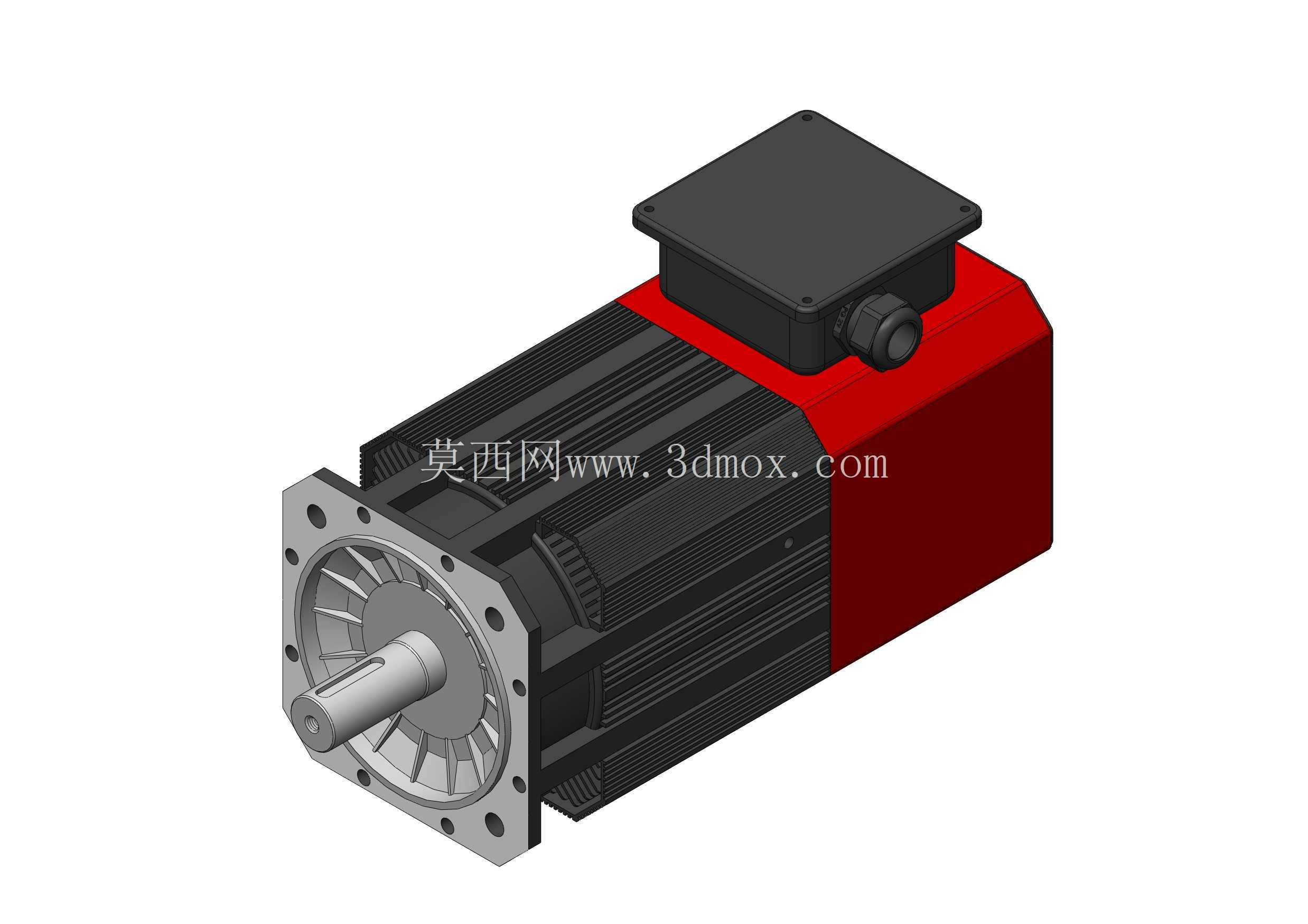

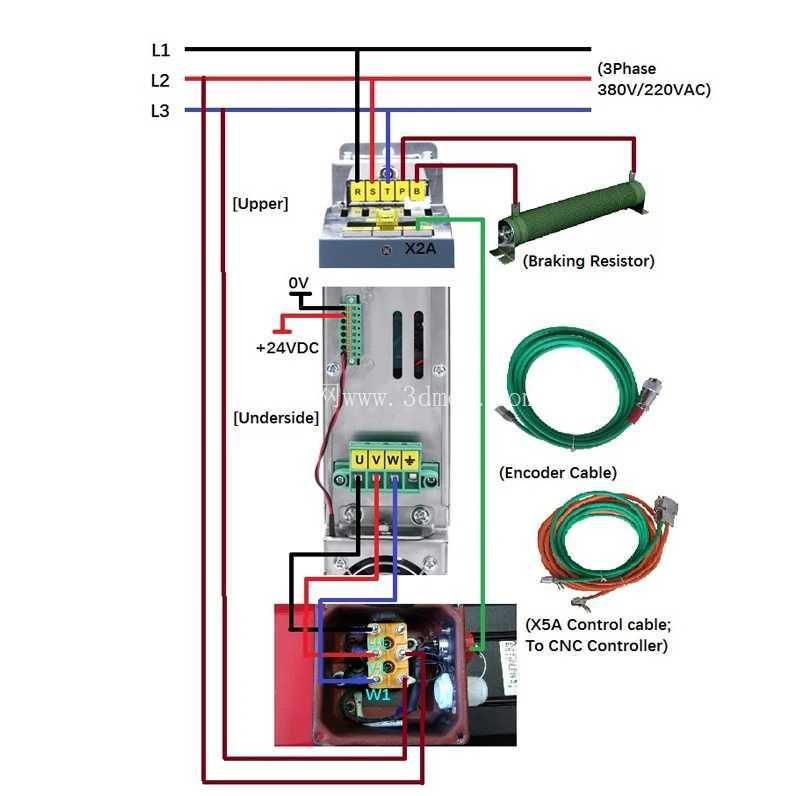

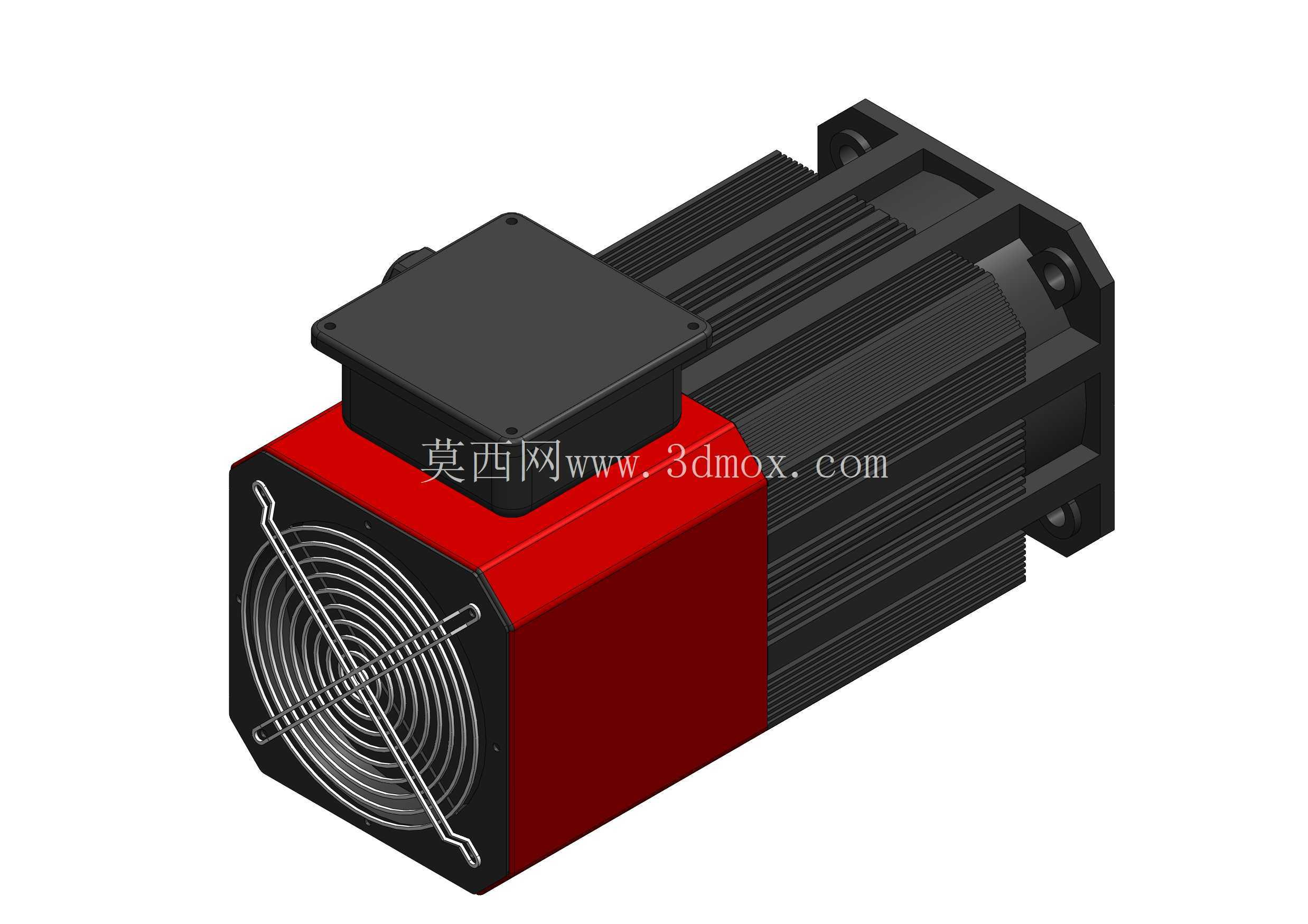

　　从结构设计逻辑来看，该单元的前端采用方形法兰安装面，法兰面预留了均匀分布的安装螺栓孔，安装时可直接贴合设备的主轴安装基准面，通过螺栓锁紧即可完成定位，不需要额外设计复杂的转接支架，能大幅缩短设备装配时的调校周期；输出轴采用标准圆柱轴伸搭配键槽结构，可适配标准的刀柄锁紧机构、联轴器或者砂轮装夹结构，轴伸端的密封结构做了多重迷宫式设计，能阻挡加工过程中的切削液、金属碎屑进入电机内部轴承腔，避免轴承过早磨损导致的主轴跳动超差。机壳部分采用轴向散热筋结构，黑色的散热筋沿电机轴向整周分布，能在主轴高速运转时通过自身旋转带动的气流带走定子绕组产生的热量，尾部的红色端盖部分集成了动力接线与编码器反馈接口，顶部的方形接线盒做了凸起式密封设计，接线完成后可通过密封圈实现IP65级别的防护，适配车间多切削液、多粉尘的复杂使用环境。

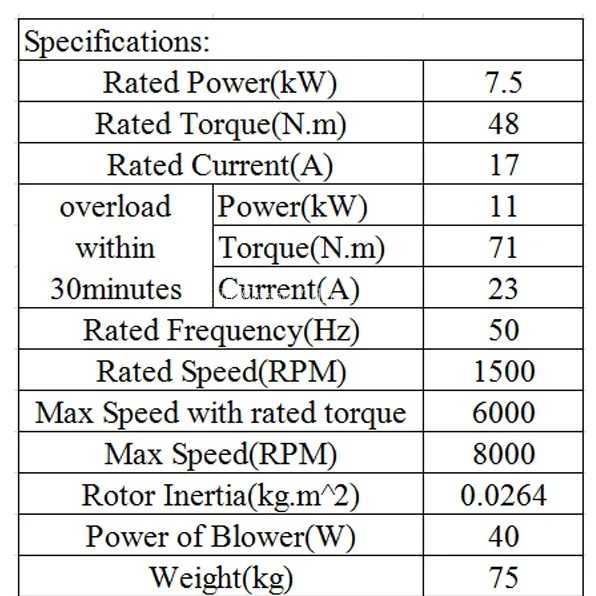

　　在实际选型匹配过程中，结构工程师需要重点关注该单元的安装边界尺寸：前端法兰的安装孔位分布圆直径、轴伸的直径与伸出长度、整机的总长与最大外径，这些尺寸直接决定了设备主轴箱的开孔尺寸、安装空间预留是否合理，若尺寸校核不到位，很容易出现安装干涉、刀具行程不足的问题。同时该主轴的扭矩输出特性需要匹配加工工况：低速段的大扭矩输出适合重切削开粗加工，高转速段的恒功率输出适合精加工工序，设计选型时需要结合加工材料的硬度、刀具的切削参数来确认扭矩与转速区间是否覆盖实际加工需求，避免出现低速扭矩不足闷车、高速段功率不够导致的掉转速问题。

　　建模过程中，该模型完整还原了定子壳体的散热筋细节、前端法兰的安装孔倒角、接线盒的密封槽结构、输出轴的键槽与轴肩定位结构，每一处配合面的尺寸公差都按照实际装配要求做了预留，比如法兰安装面的平面度、轴伸的圆柱度、轴承位的配合公差，都在模型结构上做了对应体现，工程师在做整机装配建模时，可以直接将该模型导入装配体，完成安装孔位对齐、传动链配合校验，不需要再对模型做二次结构修整，能有效提升整机设计的效率。另外模型还还原了后端编码器的安装结构、接线盒的走线空间，在做电气布线设计时，可以直接参考模型的接线口位置规划线缆走向，避免线缆与周边运动部件出现干涉。

　　这类集成式伺服主轴在实际应用中，还需要考虑动平衡调校的结构预留，模型上的散热筋、转子结构都做了对称设计，在实际生产中可通过对转子、轴系做动平衡校正，将高速运转时的振动值控制在允许范围内，保障加工时的主轴径向跳动、轴向窜动满足精密加工的要求。对比传统的分体式主轴结构，这种一体化设计的主轴单元装配难度更低，传动效率更高，后期维护时只需要定期检查前端轴承的润滑状态、接线端子的紧固情况即可，不需要调整皮带张紧度、齿轮啮合间隙，能大幅降低设备的后期维护成本，目前在中小型数控加工中心、高速雕铣机、数控磨床上的应用占比正在逐年提升，成为精密加工设备传动单元的主流选型方向。
