工业传动同步带轮精密结构设计

　　同步带轮在中小功率精密传动场景里承担着扭矩传递与转速匹配的作用，常见于轻工装配线、包装输送工位、小型自动化专机以及需要严格保持相位关系的进给机构中。与普通摩擦型带轮不同，正时皮带轮依靠轮齿与皮带齿槽的啮合完成运动传递，运行过程中不存在明显打滑，传动比稳定，因而在定位精度要求较高的轴系布置中被大量采用。

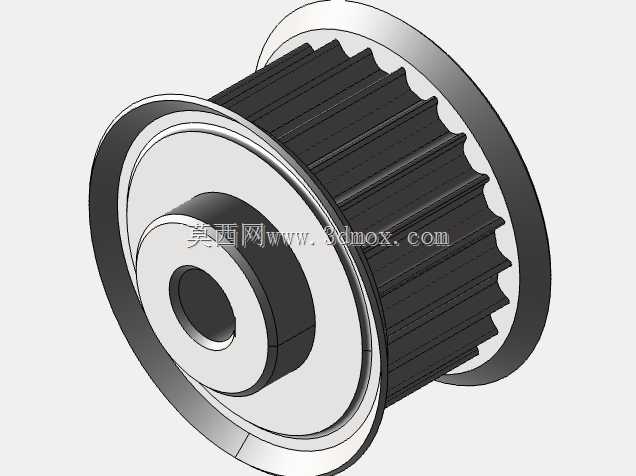

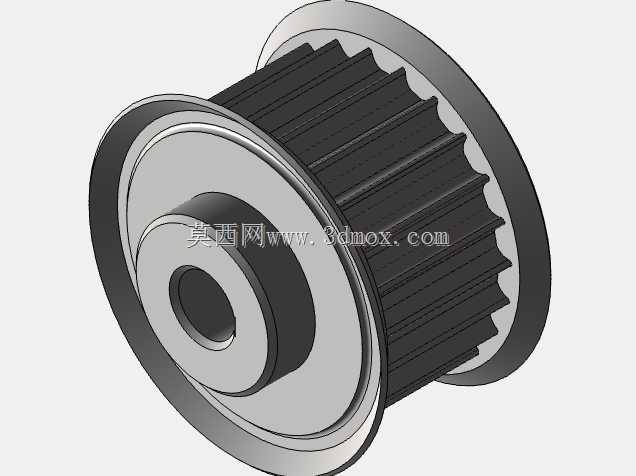

　　从轮体结构来看，该零件采用单侧挡边与带轮毂的组合形式。外缘沿圆周均匀分布梯形齿，齿形轮廓直接决定皮带啮合状态：齿顶需要留出合理间隙，齿侧与皮带齿面接触承载，齿根圆角则用于降低应力集中。轮缘两侧的挡边高出齿顶，作用是约束同步带在运转中的轴向窜动，尤其在轴系平行度存在微量偏差、皮带受载后张力分布不均时，挡边可以避免皮带跑偏脱落。图中一侧设置完整凸缘、另一侧为开放齿面，这种布局适合皮带从侧向装入或维护空间受限的场合，装配时先将皮带套入两轮齿区，再调整中心距张紧。

　　轮毂部分向一侧伸出，内孔为轴安装基准。内孔与传动轴之间通常采用过渡配合或小间隙配合，键槽、紧定螺钉或胀紧套可根据载荷大小选择；轮毂外径与轮缘之间通过辐板连接，辐板厚度在保证刚性的前提下尽量减小，能够降低转动惯量，对频繁启停的伺服轴系尤为重要。端面与内孔的垂直度、齿圈外圆与内孔的同轴度是加工中需要重点控制的形位公差，若同轴度偏差过大，皮带张力会随转角周期性波动，产生振动和噪声。

　　设计这类带轮时，首先要确定的是齿型与节距。不同节距对应不同的许用扭矩和转速范围，齿数选择则关系到传动比与包角。小齿数带轮结构紧凑，但啮合齿数少、弯曲应力大，高速工况下皮带寿命会明显下降；齿数过多则外径增大，占用安装空间。中心距确定后，需要校核皮带啮合齿数、张紧行程以及轴端载荷。带轮宽度一般略大于皮带宽度，挡边内径与皮带侧边保留少量间隙，既防止摩擦，又能起到导向作用。

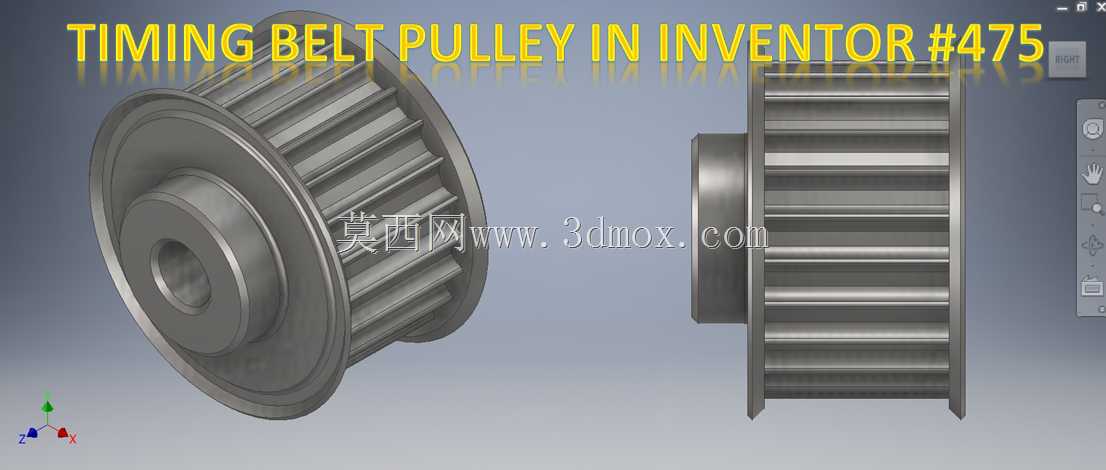

　　安装边界方面，轮体装入轴端后，轮毂端面通常贴近轴承或轴肩定位，轴向固定依靠轴端挡圈或锁紧螺母。周边需要预留皮带张紧调节量，常见做法是将其中一根轴设置在滑槽或张紧座上，移动轴位实现张力调整。若采用惰轮张紧，内侧张紧轮应使用带齿结构并保证足够啮合包角，外侧压轮则可用光轮并控制压入深度。三维建模过程中，轮齿可通过圆周阵列生成，先绘制单个齿的轴向截面与齿向轮廓，再旋转切出整体齿圈；挡边、轮毂和辐板合并为同一实体后，对内孔、键槽和倒角细节逐一完善。建模时需注意节圆、齿顶圆和挡边外径的层级关系，工程图中应标注内孔公差、齿形参数、端面跳动以及动平衡要求，转速较高时还需进行平衡校验，减少轴系振动。
