五刃英制数控立铣刀加工刀具

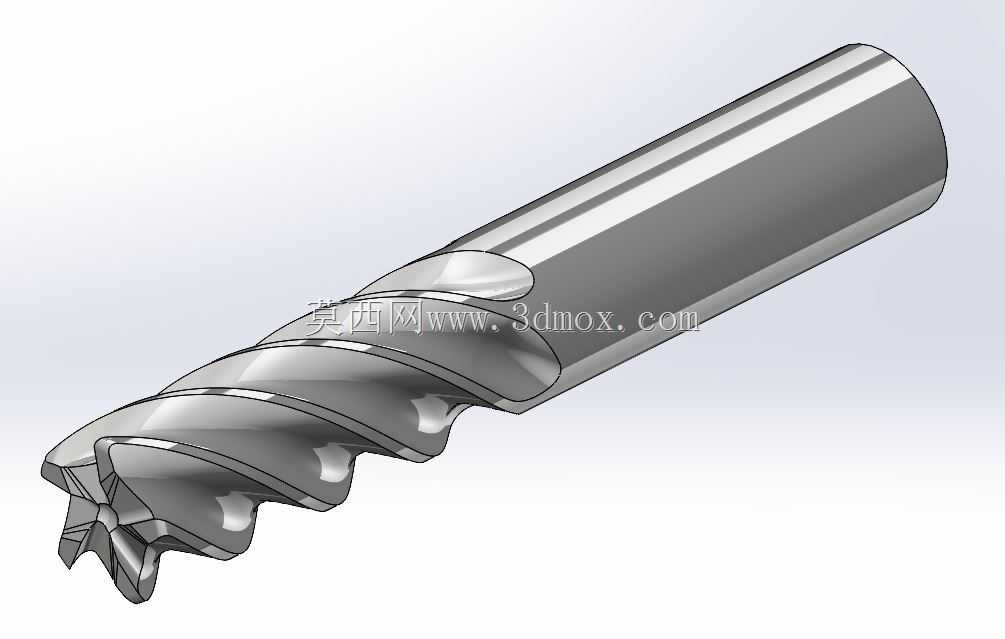

　　这款五刃立铣刀是面向数控铣削加工场景开发的整体式切削刀具，整体采用英制尺寸体系设计，标称切削直径为1/2英寸，有效切削刃部长度为1-1/4英寸，刀具总长度控制在3英寸，直柄夹持段采用标准圆柱柄结构，可直接适配常规ER弹簧夹头、强力铣刀柄以及侧固式刀柄的夹持范围，柄部外径与切削刃直径保持一致，无需额外变径套即可装夹，在中小型立式加工中心、数控铣床甚至炮塔铣床上都能完成装夹使用，装夹时只需保证柄部伸入夹头的长度不小于柄径的1.5倍，即可避免重切削过程中出现刀柄打滑、刀具偏摆的问题。

　　从实际加工用途来看，五槽结构的立铣刀和常见的三刃、四刃铝用铣刀形成了明确的分工：五刃的刀齿排布密度更高，在相同主轴转速下，每转进给过程中参与切削的刃口数量更多，单齿承受的切削负荷被分摊，非常适合碳钢、合金钢、不锈钢等中高硬度黑色金属的平面铣削、台阶铣削、侧面精铣以及常规开槽工序。在模具钢精加工场景里，五刃刀具可以在保证每齿进给量处于合理区间的前提下，提升工作台进给速度，既能够避免四刃刀具在高进给下出现的刀齿负载过大、刃口崩损问题，也能减少三刃刀具加工钢件时每齿切屑过厚带来的表面振纹，加工后的侧壁垂直度和底面平面度更容易控制在IT7级公差范围内。

　　刀具的结构设计完全围绕钢件铣削的实际工况展开：切削部分采用不等分螺旋槽布局，五条螺旋排屑槽沿刀体圆周均匀分布，螺旋角选取钢件加工常用的35-40度区间，螺旋槽的槽底圆弧经过平滑过渡，没有应力集中的尖角，铣削过程中产生的带状切屑可以顺着螺旋槽的曲面快速向上排出，不会在槽内淤积造成二次切削、刮伤已加工表面。刀齿的端刃部分设计为过中心结构，五条端刃全部延伸至刀具轴心位置，这意味着这款刀具不仅可以完成侧向的轮廓铣削，也可以直接进行轴向Z向插铣、钻削下刀，在加工封闭槽腔的时候不需要预先钻工艺下刀孔，能够直接斜向下刀或者垂直扎入工件，大幅简化了型腔加工的工艺步骤。

　　从外形边界和干涉规避的角度考量，这款刀具总长度3英寸属于标准短刃型立铣刀，刀具的悬伸长度在装夹后通常可以控制在1.8英寸以内，长径比不到4:1，刚性表现远优于加长刃铣刀，在大切深侧铣的时候刀体的挠曲变形量极小，能够有效减少让刀带来的尺寸偏差。刀具柄部为光滑圆柱面，没有传动卡槽或者削平结构，在夹头内部夹持时受力均匀，夹持力沿圆周整圈分布，夹紧后的同轴度可以稳定控制在0.01毫米以内，高速运转时的动平衡表现更好，在主轴转速达到数千转的工况下也不会出现明显的径向跳动。刀体的排屑槽从切削端部一直平滑延伸到靠近柄部的台阶位置，槽口边缘没有凸起结构，在加工深度不超过1-1/4英寸的台阶或者槽型时，刀体非切削部分不会和工件已加工表面发生摩擦剐蹭。

　　在工艺选型阶段，工程人员可以直接根据工件材料和加工工序匹配切削参数：粗加工钢件时可以选取相对较低的主轴转速，配合较大的每齿进给量，利用五刃多齿的优势实现大去除率的开粗；精加工时则可以提升主轴转速，适当提高进给速度，让每齿切削厚度控制在0.02到0.05毫米区间，五刃连续切削的特性可以让加工表面的残留刀纹高度大幅降低，减少后续钳工打磨的工作量。刀具的端部切削齿带有合适的第一后角和第二后角，后刀面和工件已加工表面之间留有合理的间隙，既保证刃口有足够的强度承受切削冲击，又能避免后刀面和工件摩擦产生过多切削热，延长刀具的连续使用寿命。

　　在三维建模过程中，这款刀具的螺旋槽曲面需要通过扫掠特征完成构建，五条螺旋刃口沿刀具轴线按照固定导程螺旋上升，刃口的棱边需要保留0.02毫米左右的窄刃带，建模时不能将刃口处理为绝对锋利的零厚度结构，要还原实际刀具的刃口钝化工艺特征，保证三维模型和真实量产刀具的几何特征完全匹配，后续做加工运动仿真、干涉检查的时候，才能准确模拟刀具在机床主轴上的运动边界，提前排查数控程序中可能出现的撞刀、过切问题。
