带指示灯5V继电器控制模块结构设计

　　在自动化控制柜、小型实验台架以及教学实训装置里，经常需要用低压逻辑信号去切换交流或直流负载，板载继电器模块就是承担这一弱电控制强电转换任务的基础单元。这套带指令指示灯的5V继电器模块，把继电器本体、驱动隔离、状态指示和接线端子集中布置在一块绿色PCB基板上，结构紧凑，适合嵌入空间有限的电控盒内部使用。

　　从实际用途看，模块输入端接受5V直流控制信号，常见于单片机IO口、PLC晶体管输出点或者上位机控制板的驱动回路；输出端则通过蓝色螺钉接线端子引出常开、常闭触点，可直接接通风机、灯具、电磁阀线圈等小功率负载。板上绿色LED串联限流电阻构成动作指示回路，继电器吸合时灯亮，释放时灯灭，调试人员不用万用表逐点测量，仅凭目视就能判断指令是否送达、触点是否动作，这在多回路并排接线的柜内排查时能省下不少时间。

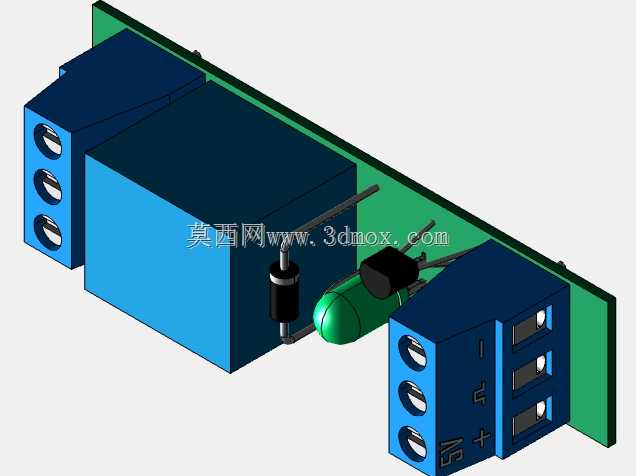

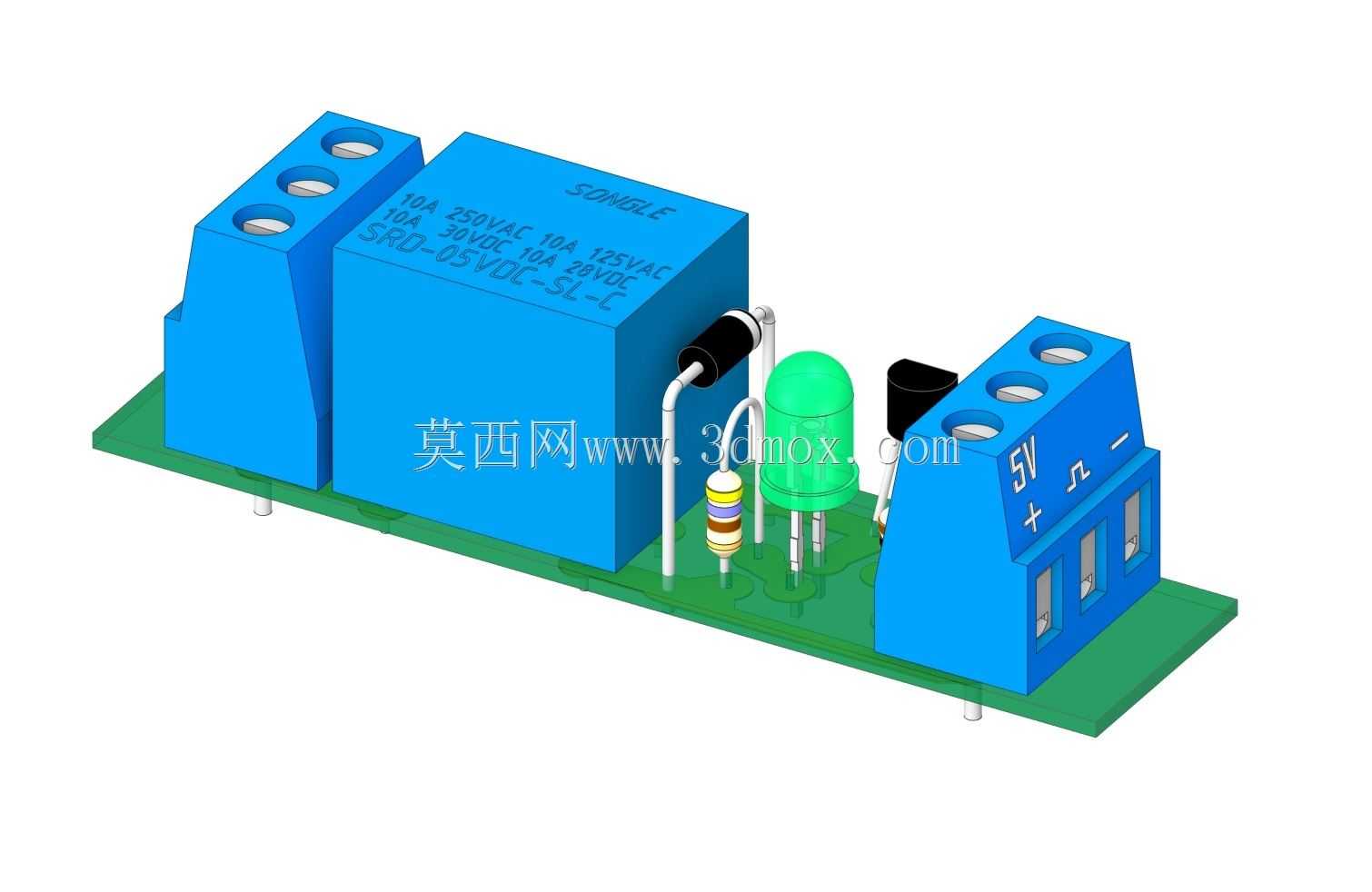

　　结构布局上，继电器主体采用蓝色塑封外壳，壳体表面模印有触点容量与线圈电压标识，顶部预留散热与装配间隙。继电器居中偏左放置，重量最大的元件落在基板中部，避免悬臂受力；左右两端各设一组蓝色栅栏式接线端子，端子带螺钉压线孔和号码标识位，强电走线从一侧进入、另一侧引出，弱电信号与负载回路在板面上自然分区，减少飞线交叉。LED、限流电阻、续流二极管以及驱动三极管沿继电器侧边一字排开，元件高度阶梯过渡，最高的继电器外壳与最矮的贴片电阻之间留有足够插装和波峰焊操作空间。

　　安装边界方面，PCB基板四角开设金属化安装孔，可配合铜柱或尼龙螺柱固定在机箱底板、DIN导轨转接板或3D打印支架上；基板底面元件引脚剪脚后与板面保持安全距离，防止焊点触碰金属底板造成短路。建模时需要重点核对几处尺寸链：接线端子压线口的开口宽度要匹配常用1.0至1.5平方毫米导线的插入；继电器本体顶部到箱体内壁的净距建议不小于十毫米，兼顾线圈发热后的空气对流；LED发光柱顶端应略高于周边元件，确保从机柜观察窗方向能够看到光点；输入端端子与输出端端子之间沿板边保留爬电距离，强弱电端子分组布置并在丝印层标注5V、GND、常开常闭符号。

　　设计思路上，整块模块遵循“可制造、可接线、可观测”三个原则。元件选型优先考虑标准封装，继电器占板面积、端子排孔距均按通用规格绘制，三维装配时把每个元件的实体高度、引脚伸出长度、螺钉头部回转空间都建出来，而不是简单贴二维丝印。续流二极管反向并联在线圈两端，用于吸收继电器断开瞬间的反电动势，保护前级驱动管；这部分在结构模型中体现为二极管本体紧贴继电器引脚走线，缩短回流路径。基板边缘做圆角处理，避免装入线槽时划伤导线绝缘皮；端子排外侧预留螺丝刀垂直操作空间，保证多块模块密集并排安装时仍能顺利压线。

　　在整机场景中，这类模块往往成组使用，例如八回路继电器板分别控制传送带启停、气缸电磁阀、报警灯和散热风扇，单块模块的外形宽度决定了整组板卡的排布密度。建模阶段把模块作为一个完整子装配体处理，PCB、继电器、端子、LED、电阻、二极管、接插件各自独立成件，既方便导出二维安装图核对孔位，也便于在机柜总装中做干涉检查——重点检查端子螺钉头部与线槽盖板、继电器顶部与上层走线、LED与面板开孔这三处容易碰撞的位置。通过这样的结构细化，模型不仅能呈现外观，更能直接支撑钣金开孔、支架设计和线束走向规划，让电控模块从原理图纸顺利落到可加工装配的实物阶段。
