宏发HFD3-V信号继电器精细三维结构

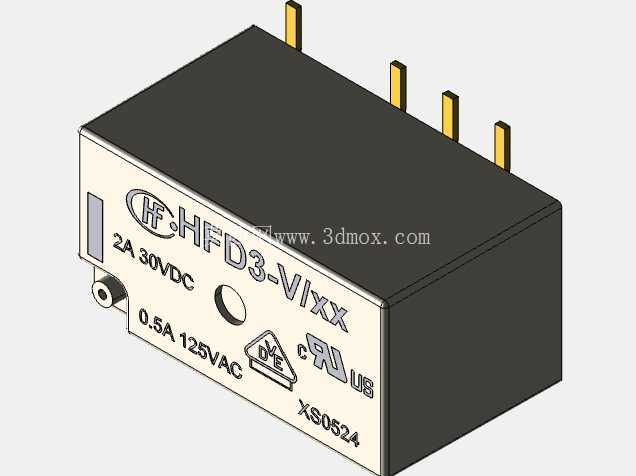

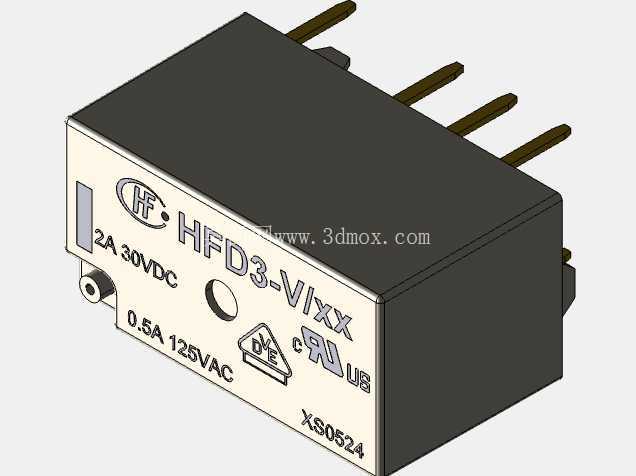

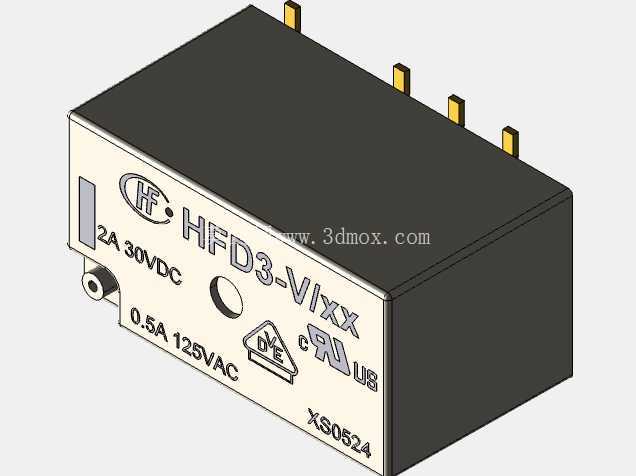

　　在工业控制板卡、通信终端、测试仪器以及小型自动化设备的布局阶段，信号继电器往往是决定板上空间占用、走线方式和后期维护便利性的关键元件之一。宏发HFD3-V属于小型直插式信号继电器，整体采用长方体封闭外壳结构，外壳侧面保留清晰的触点容量标识与认证标记，顶部为平整深色罩体，底部伸出四组直插引脚，引脚沿本体长度方向单侧排布，适合在PCB上以单列方式完成焊接固定。

　　从实际用途来看，这类继电器主要承担小功率信号切换、低压负载通断和控制回路隔离任务。壳体标注的2A 30VDC与0.5A 125VAC参数，说明其面向的是弱电控制场景，而不是电机主回路或大电流动力回路。工程选型时，通常会把它放在PLC扩展板、电源切换模块、安防设备、通信接口板、仪器仪表输入输出单元等位置，用线圈得电与失电带动内部触点动作，从而实现控制信号与被控回路之间的电气隔离。

　　建模时需要重点还原的不只是外壳长方体，还包括继电器内部装配关系在外部形态上的体现。本体正面的浅色标识面承载了品牌符号、型号序列、负载参数、认证图案和批次字符，这些细节在设备渲染、装配评审和维修手册插图中都有实际意义。侧面圆形工艺凹位、前端测试孔位以及壳体拼缝位置，也应在三维结构中保留，因为这些特征会影响外壳包覆、相邻元件间距和探针检测空间。

　　引脚部分是该模型与PCB设计衔接最紧密的区域。四个金属引脚从壳体上侧边缘伸出，截面呈矩形，长度较短但位置精度要求较高。进行板级布局时，不能只按本体外轮廓占位，还需把引脚中心距、引脚伸出高度、焊盘外围禁布区以及壳体下缘离板高度一并纳入检查。若板卡上方存在塑胶罩、散热片或线束压接区域，应优先核对继电器顶面与周边高器件的垂直间隙；若设备存在振动工况，则需在引脚焊接之外考虑点胶固定或周边支撑，避免长期微振导致焊点疲劳。

　　外形设计上，HFD3-V采用紧凑封闭式结构，优点是线圈与触点机构被外壳保护，能够减少灰尘、潮气和意外触碰对动作机构的影响；同时规则的矩形本体便于在密集电路板上成组排列。多只继电器并排使用时，应在相邻器件之间保留必要的操作与散热空间，虽然小信号器件发热量有限，但密集布置仍会影响维修插拔、目检以及波峰焊后的热量散出。若设备面板内侧需要预留人工更换位置，还应结合继电器高度确认上方是否有足够取出空间。

　　从装配逻辑看，该模型适合作为电气元件库中的标准件使用。结构工程师在整机布置时，可将其作为PCB上的高度限制体，检查与外壳、导轨、线槽和连接器的干涉；电气工程师则可依据引脚位置核对线圈驱动端与触点输出端的走线关系。三维建模过程中，外壳圆角、引脚倒角、标识区凹凸关系不必过度艺术化处理，更重要的是保证安装基准、外轮廓尺寸和接口位置准确，使模型能够直接服务于干涉检查、线束走向和板卡空间评审。

　　在通信与测控设备中，这类继电器常被用于切换不同信号通道，触点容量虽小，但对动作可靠性、线圈驱动匹配和周边绝缘距离有明确要求。建模时若需要表达工程细节，可在壳体端部保留测试孔与定位特征，使装配人员能够识别安装方向；在整机数字样机中，还应把继电器周围的插拔手位、探针测试位和焊盘检修空间一起考虑，而不是单纯放置一个静态外观件。通过对封闭壳体、单列直插引脚、标识面和安装边界的完整还原，该三维结构能够较好支撑小型控制设备的板级布局、装配验证与技术展示。
