山地车油压碟刹右侧制动手柄总成

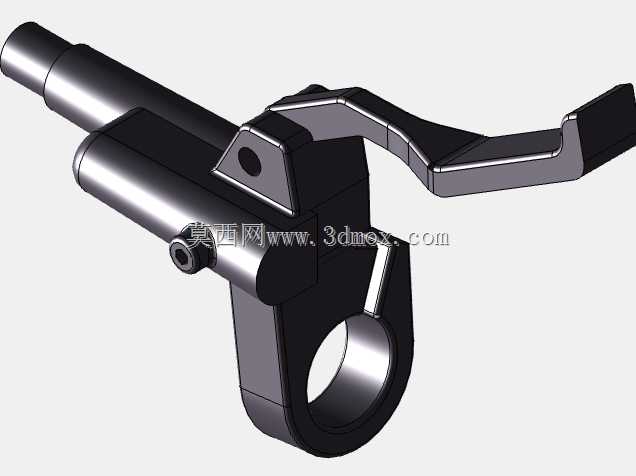

　　这套三维结构对应的是山地自行车油压碟刹系统的右侧操控端，也就是骑行者右手直接握持施力的制动杠杆总成，在整车操控链路里承担把人手捏握的机械力转化为液压管路压力的核心作用。日常越野骑行、城市通勤代步、林道穿越甚至耐力下坡场景中，骑手通过手指扣动该手柄，推动主缸内的活塞挤压制动油液，高压油沿油管传递到卡钳侧，推动来令片夹紧碟片完成减速或驻车，制动手感的线性度、杠杆比匹配度直接决定整车制动安全边界。

　　从实际装车边界来看，该总成的夹持环为标准圆抱箍结构，内径适配市面绝大多数山地车、平把公路车、折叠车的22.2mm直径车把横管，抱箍开口朝向车把内侧，锁紧螺钉从下方穿入拧紧，安装时手柄整体悬伸在车把前方，捏握杠杆的行程末端距离橡胶把套端面预留足够手指活动空间，不会和变速指拨、车把端盖发生运动干涉。主缸筒体沿车把轴向斜向布置，缸体轴线和车把中心线呈约15度俯角，适配骑手自然搭在车把上的手指屈伸轨迹，长时间骑行操控不易出现手腕酸胀。

　　结构设计层面，杠杆臂采用变厚度冲压锻铝形态的仿生弯折轮廓，并非简单直杆：靠近枢轴转轴的区段厚度加大、截面做盒型加强，承受捏握时的最大弯矩，远端手指贴合区域做加宽圆弧过渡，边缘全包覆软胶触感层，两指搭靠时压强分布均匀，急刹全力捏握也不会出现局部硌手。杠杆和主缸本体的铰接点位经过杠杆比优化，手指施加约几十牛的握力即可在主缸活塞端输出足够推动油压的推力，空行程段阻尼轻柔，咬合点之后制动力随捏握角度线性上升，不会出现初段虚位过大、末段突然抱死的突兀感。

　　主缸本体的集成度很高，油缸储油腔和活塞安装孔整合在同一壳体内，侧方预留的油嘴接口用于连接通向车前叉卡钳的高压油管，接头处采用橄榄头油针密封结构，可承受越野颠簸下十几兆帕的瞬时油压不渗漏。缸体侧面设置的微调螺钉用于调整杠杆初始位置，骑手可以根据自己手掌大小、手指长度，旋转螺钉改变手柄静止状态下和车把的间距，手小的用户可以把间隙调小，保证第一时间就能搭到杠杆，戴厚手套冬季骑行时也能调大间隙避免误触。

　　安装调试过程中需要重点核对几个空间尺寸：抱箍锁紧后手柄绕车把的旋转角度要调整到骑手手指自然伸直时刚好贴住杠杆背面，枢轴点的高度和车把中心线高差控制在合理范围，杠杆向下摆动的全行程里，不会碰到车架头管、避震前叉肩盖，也不会和同侧安装的变速指拨拨杆发生运动碰撞。储油腔的顶面要保持略高于油管接头的位置，后续换油排气时气泡可以自然上浮到油仓顶部，避免管路积存气穴导致刹车手感发软。

　　针对越野使用场景，整个外露杠杆的轮廓做了摔车缓冲设计，最外端的突出部位采用可溃缩的形变结构，车辆侧滑撞击地面时杠杆会先发生弯折卸力，不会直接把冲击力传递到主缸缸体导致活塞卡死、油缸破裂。铰接转轴处预留了防尘密封圈的安装槽，雨天骑行的泥水、沙尘不会进入枢轴摩擦面，长期使用杠杆转动依旧顺滑无卡顿。整套结构的三维建模完整还原了内部活塞安装腔、油道走向、抱箍锁紧孔、铰接销轴孔的所有配合特征，结构设计师可以直接基于该模型核对整车车把区域的装配空间，做配件通用化适配，也可以在此基础上调整杠杆比、改动手柄外形，开发不同定位的入门通勤款或高端竞速款制动操控组件。
