Vespa踏板摩托盘式制动碟刹盘

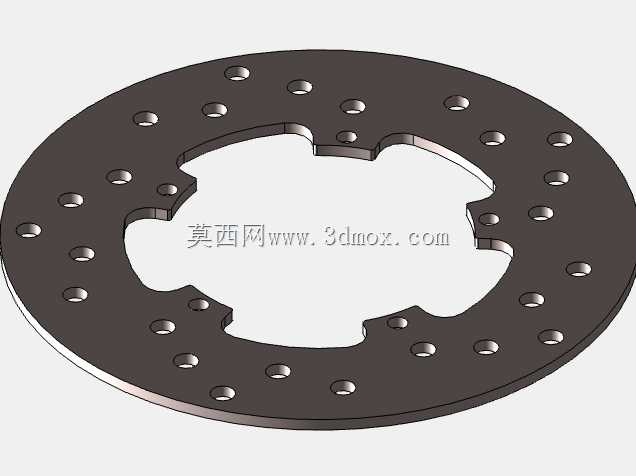

　　这款制动盘的三维结构完全围绕踏板摩托车前轮制动的实际装配需求展开，盘体内圈采用非对称花键卡口设计，没有采用常规圆形螺栓孔固定方案，而是直接匹配Vespa LX以及Zip SP两款踏板车型的前轮轮毂凸台轮廓，卡口的凹凸卡位在装配时可以直接嵌入轮毂对应的定位槽，既省去了额外连接法兰的零件成本，又能保证制动扭矩从刹车盘直接传递到轮毂，不会出现制动瞬间盘体跟转打滑的问题。盘体外圈环形摩擦区域均匀排布多组贯通散热孔，孔位沿圆周方向等角度分布，在车辆行驶过程中，气流可以顺着通孔快速穿过盘体，带走刹车片摩擦产生的热量，避免长时间下坡制动时盘体积热出现热衰减，同时这些通孔还可以在制动过程中刮除刹车片表面磨下的粉尘，让摩擦面始终保持干净接触，

　　不会因为碎屑夹在盘片之间出现制动抖动。从结构尺寸边界来看，盘体整体为扁平环形薄壁件，厚度控制在摩托车碟刹常规的摩擦片夹持间隙范围内，外圈摩擦面的平面度要求极高，建模时整个环形摩擦带做连续平整面处理，没有凸起或者凹陷结构，保证刹车片压紧时整个环面受力均匀，不会出现局部偏磨。内圈的花键卡口每一个凸爪的位置都对应轮毂的卡位，凸爪边缘做小圆弧过渡，避免装配时应力集中在尖角位置，长期承受制动冲击出现裂纹。在实际售后维修场景里，这类替换碟刹盘是踏板车保养里的常见易损件，原厂盘经过长期摩擦后厚度磨损到极限、或者盘面出现拉伤沟槽时，就需要更换同规格制动盘，建模时完全还原原车的安装卡位，不需要对轮毂做任何改装就可以直接替换，

　　适配两款同平台踏板车型的安装逻辑，也让零件的通用度大幅提升。设计过程中没有做多余的异形外观结构，所有轮廓都服务于装配和制动功能：内圈轮廓完全贴合轮毂定位，外圈摩擦环宽度匹配对应刹车片的摩擦块尺寸，散热孔的孔径和排布密度既保证足够的通风面积，又不会过多削减盘体的结构强度，避免紧急制动时盘体受夹紧力出现形变。盘体的内外圆同轴度在建模时做了严格约束，卡口的定位基准和外摩擦环共用同一中心轴线，装配转动时不会出现盘面偏摆，刹车手柄捏下时刹车片可以平稳贴合盘面，不会出现一紧一松的制动脉动。对于踏板车这种日常通勤代步的两轮交通工具，前碟刹的制动可靠性直接关系骑行安全，这款盘体的结构没有采用浮动盘的复杂连接结构，为一体式固定碟盘，结构简单故障率低，

　　非常适合小排量通勤踏板的使用工况，日常城市道路走走停停的制动频率下，刚性连接的盘体反馈直接，制动响应没有多余虚位。建模时还原的所有孔位、卡口弧度、盘体厚度参数，都可以直接作为加工盘体的结构参考，激光切割下料后再做盘面磨削、动平衡校验，就可以产出符合装车要求的替换制动零件，也可以作为同类型踏板车制动系统改装设计的参考样本，工程师可以在这个基础结构上调整盘径、散热孔布局，适配不同排量踏板车型的制动载荷需求。
