比亚乔维斯帕踏板车液压制动卡钳结构

　　这套盘式液压制动卡钳主要面向比亚乔拉链、维斯帕lx系列踏板摩托车的前轮或后轮制动回路，属于行车安全系统里直接输出夹紧力的执行部件，在整车制动链路中承接上泵推送过来的高压制动液，把液压力转化为制动片对刹车盘的正向夹持摩擦力，最终让旋转的车轮减速直至停转。日常城市通勤场景下，踏板车频繁启停、低速跟车、雨天涉水行驶的工况占比很高，卡钳需要在反复制动升温、路面泥水飞溅、颠簸振动的环境里保持稳定的制动力输出，不能出现拖刹、偏磨或者活塞回位不良的问题。

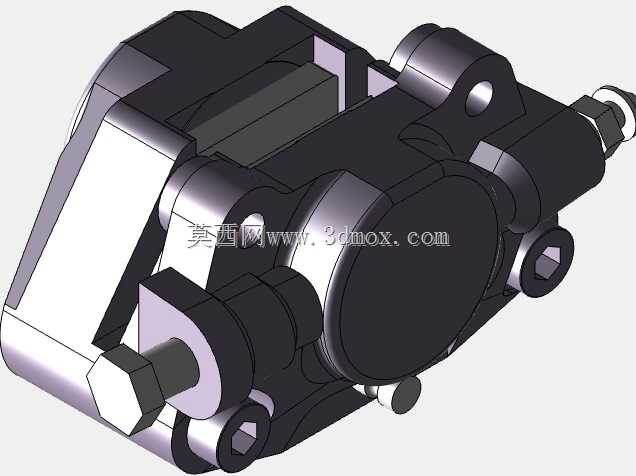

　　从结构布局来看，这款卡钳采用浮动式单缸设计，本体为一体式铸铝腔体，内部加工出高精度的活塞安装孔，内置一个圆形液压活塞，活塞端面贴合外侧制动片背板；卡钳本体通过导向销与安装支架形成浮动连接，制动时高压油液推动活塞向外伸出，先将内侧制动片压向刹车盘盘面，随后卡钳本体沿导向销反向滑移，带动外侧制动片同步贴紧刹车盘两侧，两片刹车片从两个方向夹紧随车轮转动的制动盘，依靠摩擦力矩实现制动。这种单活塞浮动结构相比对向多活塞卡钳结构更紧凑，占用轮辋内侧空间更小，非常适配小排量踏板车狭小的前叉安装空间，同时零件数量更少，后期维护更换刹车片、排放制动管路空气的操作都更简便。

　　设计过程中首先要锁定的就是安装边界尺寸：卡钳支架的两个安装螺栓孔中心距、螺栓孔相对于制动盘中心的径向位置、卡钳本体与前叉减震筒、轮辐、速度传感器之间的安全间隙都需要严格匹配维斯帕lx车型的原厂安装位，保证装车后制动盘能够准确伸入两片刹车片之间的预留槽位，盘片两侧间隙均匀，不会出现盘片蹭擦的拖滞现象。卡钳侧面预留的放气螺钉布置在腔体最高点，方便维修时从低处加注制动液、高处排出管路内混入的空气，避免气阻导致制动手感发软。进油口采用标准液压油管螺纹接口，可以直接匹配原车的制动钢喉或橡胶油管，油路通道在本体内部铸造成型，减少外接管路接头数量，降低渗漏风险。

　　外形上卡钳本体做了多处加强筋布局，在保证整体刚性、抵抗制动时巨大反作用力矩带来的形变的同时，尽可能去除非受力区域的多余材料，控制整体重量，降低簧下质量，对踏板车的悬挂响应和操控灵活性有正向帮助。刹车片的摩擦片面积经过匹配，对应小排量踏板车的车重和最高车速，既可以提供足够的制动摩擦力，又不会因为夹紧力过大导致车轮轻易抱死，配合原车的制动联动机制可以获得线性的制动手感。导向销位置设计有防尘橡胶护套，能够阻挡路面的泥沙、污水进入销孔配合面，避免长期使用后导向销卡滞导致卡钳无法正常浮动、出现单片刹车片异常磨损的故障。活塞表面做了硬质氧化处理，配合矩形橡胶密封圈，既可以密封高压制动液防止泄漏，还能在制动解除后依靠密封圈的弹性形变带动活塞小幅回位，让刹车片和刹车盘之间保留合理的微小间隙，正常行驶时盘片之间不会产生摩擦拖拽，减少不必要的动力损耗和刹车片非正常磨损。

　　在整车装配校验时，需要确认卡钳安装后制动盘的平面度公差、盘片之间的平行度，全行程转动车轮确认无干涉蹭擦，多次捏动制动上泵建立油压后检查所有结合面没有油液渗漏，整套制动结构才能满足日常通勤的使用要求。
