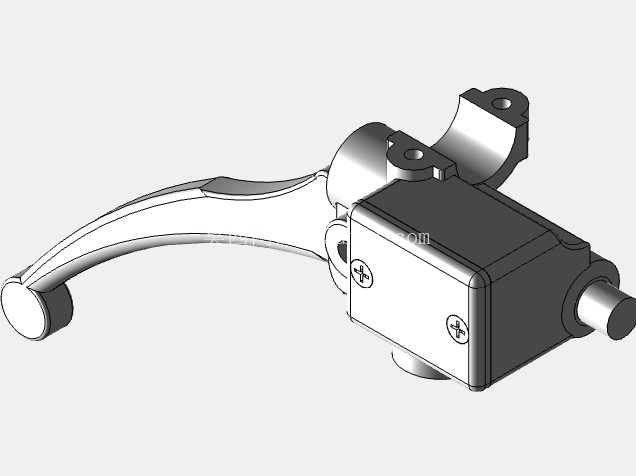

比亚乔维斯帕踏板车手制动操纵结构

　　日常踏板车骑行过程中，手制动杆是骑手操控车辆减速、驻车时直接接触的核心操纵部件，这款适配比亚乔维斯帕车型的制动操纵结构，在设计阶段充分结合了复古踏板的整车造型调性与实际骑行的操纵人机工程学要求。从实际使用场景来看，该部件安装于踏板车右侧手把位置，骑手通过手指捏握杠杆实现制动主缸的压力输出，将手部的操纵力转化为制动管路的液压推力，最终传递至前轮制动卡钳实现减速动作，日常通勤、短途骑行过程中频繁的操纵需求，对结构的强度、操纵手感一致性都有较高要求。设计过程中首先确定了安装边界：手把安装座采用环抱式卡接结构，适配标准直径的踏板车手把钢管，安装座上预留的两个螺栓孔位用于固定制动主缸本体，安装后整体突出手把的径向尺寸控制在合理范围，

　　避免骑行过程中与护板、风挡等周边部件产生干涉，同时保证捏握行程内杠杆不会触碰车把上的其他控制开关。杠杆部分的曲面造型完全贴合成年人手指自然弯曲的弧度，捏握区域做了圆弧过渡处理，没有尖锐棱角，长时间操纵也不会产生硌手的不适感，杠杆与主缸的连接销轴位置经过反复调校，保证捏握过程中的力臂比例处于合理区间，既不会因为力臂过短导致操纵力过大增加手部疲劳，也不会因为力臂过长导致制动行程过长影响制动响应速度。主缸本体采用方正的造型设计，表面预留的两个十字螺钉位用于固定缸体侧盖，侧盖与缸体之间设置密封结构，避免制动液渗漏，同时侧盖的平面也可预留位置粘贴车型标识，契合维斯帕车型的复古外观风格。出油口位置设置在主缸朝向车架的一侧，

　　方便制动管路沿手把钢管内侧走线，避免管路外露影响整车美观度，同时减少骑行过程中管路被剐蹭破损的风险。整个结构的运动间隙经过精准核算，自由行程符合两轮摩托车操纵安全规范要求，捏合到极限位置时杠杆与手把胶套之间保留足够的安全间隙，避免出现制动抱死之后操纵部件卡滞的问题。从结构强度角度来看，杠杆部分采用等强度变截面设计，靠近销轴连接的位置截面厚度更大，承受主要的操纵力矩，捏握末端截面适当减薄，在保证结构强度满足频繁制动受力要求的前提下，尽可能降低部件自重，减少手把位置的负载。安装座与手把接触的内侧做了防滑纹理处理，紧固之后不会因为长期的操纵震动出现位置偏移，保证制动操纵的初始位置始终处于符合人机工程学的角度。
