山地车油压碟刹左侧制动手柄总成

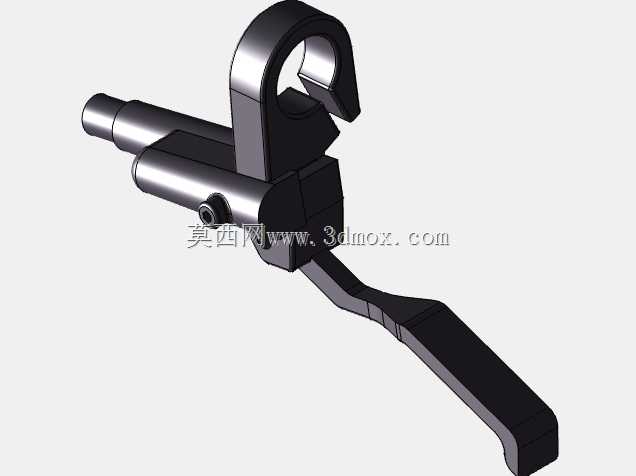

　　这套三维结构对应的是山地自行车油压碟刹系统的左侧制动手柄总成，也就是骑行者操控前刹或后刹时直接握持施力的核心部件，在整车制动链路里承担人力输入、液压增压、油路通断控制的关键作用。日常骑行场景中，无论是林道穿越时的高频点刹、长下坡路段的持续控速，还是城市通勤遇到突发状况的紧急制动，手柄的杠杆行程、握持贴合度、活塞推力输出线性度都会直接影响制动手感与骑行安全。

　　从实际装车边界来看，这套手柄总成的安装基座预留了标准车把夹持环位，适配市面主流22.2mm直径的山地车、公路车横把，安装时夹持环开口对准车把推入后，通过锁紧螺栓固定，可根据骑手手掌大小、握持习惯在车把上旋转调整俯仰角度，调整完成后锁死夹持螺栓即可，不需要额外改造车把结构。手柄主体的液压油缸部分横向布置在基座侧方，油缸端部的油管接头预留了标准橄榄套压接位，装车时可直接对接碟刹油管，油管走向可顺着车把、前叉肩盖走线，避免与变速线管、车把转动行程发生干涉。

　　结构设计层面，这套手柄采用了一体锻压感的杠杆式受力布局：长条形的握持拨杆从油缸转轴处向下延伸，拨杆表面做了贴合手指弧度的弯折造型，骑手两指搭在拨杆上施力时，力通过杠杆放大后传递到油缸内部的活塞，活塞推动密封腔内的矿物制动油产生液压，压力顺着油管传递到夹器端推动来令片夹紧碟片完成制动。手柄顶部的挂钩式结构是油缸的油仓盖与注油口集成位，日常保养时不需要拆解整个手柄，只需打开顶部注油口即可完成换油、排空气操作，维护便利性大幅提升。油缸侧面预留的微调旋钮位，可用来调整手柄拨杆的自由行程，手掌较小的骑手可以缩短拨杆与车把的初始距离，手掌较大的骑手可以调大行程预留量，适配不同手型的操控需求。

　　细节结构上，油缸与拨杆的转轴位置设计了限位台阶，限制拨杆的最大摆动角度，避免骑手大力捏刹时拨杆超行程撞击车把或者损坏内部活塞密封件；油缸内壁的活塞槽位预留了密封圈安装凹槽，装配时放入O型密封圈即可保证液压腔的密封性能，长期使用不会出现漏油、泄压问题。拨杆的受力截面做了变厚度优化，靠近转轴的位置厚度更大、刚性更强，承受大制动力时不会发生弯折变形，手指接触的远端位置适当收薄，既减轻整体重量，又能提升握持时的贴合感。

　　在整车配套场景中，这类左侧手柄通常根据车型配置对应前制动或后制动油路，同系列的左右手柄结构对称，仅安装方向与油管接头朝向存在区别，三维建模时完成左侧结构后可通过镜像快速衍生右侧版本，大幅缩短同系列产品的开发周期。建模过程中需要重点核对的装配间隙包括：拨杆全行程摆动时与车把、变速指拨之间的最小安全间隙，油缸注油口打开时工具操作的预留空间，油管接头拧紧时的扳手操作空间，以及夹持环锁紧后与车把表面的贴合面面积，避免出现装车后手柄松动、行程干涉、保养时工具无法就位等实际问题。针对越野使用场景，手柄的外露棱边全部做了圆角过渡，摔车时即便手柄撞击地面，圆角结构也能分散冲击力，降低拨杆断裂、油缸开裂的概率，同时外露的调节旋钮做了防滑齿设计，骑手戴骑行手套时也可以直接调整行程，不需要额外借助工具。
