螺旋传动啮合旋转螺杆轴结构设计

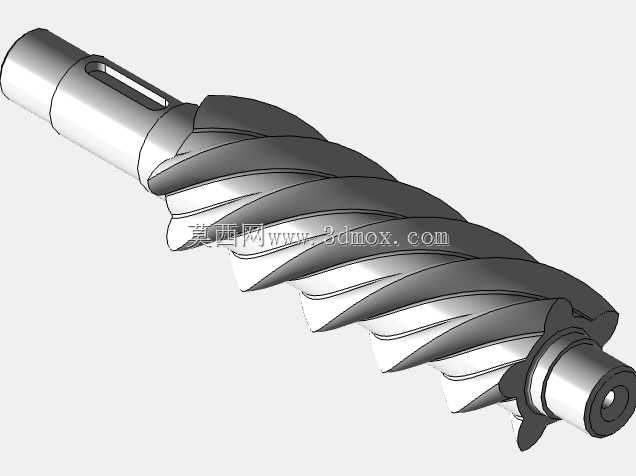

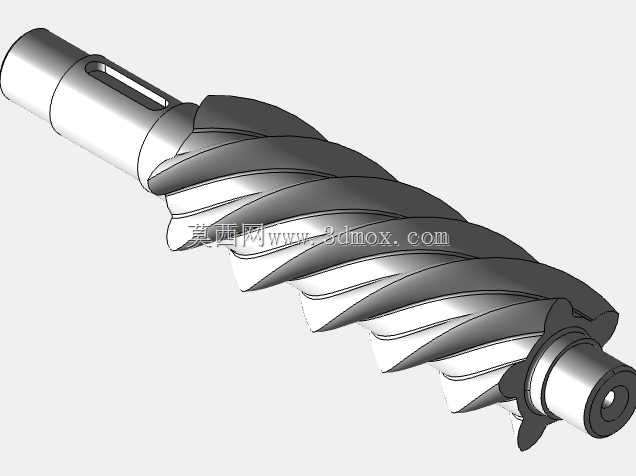

　　该旋转螺杆轴属于螺旋啮合传动中的核心回转零件，常见于容积式输送机构、精密进给装置、小型增压设备以及需要连续推送物料的传动单元中。零件整体沿轴向布置，两端为同轴圆柱支承轴颈，中间工作段采用连续螺旋齿面结构，端部还设置有定位轴肩和配合段，用于在装配时确定轴向位置并传递转矩。

　　从实际使用场景看，这类螺杆轴并不是孤立工作的，它通常与配套的星形转子或共轭型腔内轮廓形成啮合副。螺杆转动时，螺旋齿面与配合元件之间形成周期性变化的封闭腔，腔室沿轴向推移，从而实现介质输送、压力建立或运动转换。在气动、流体输送以及某些小型动力传递装置中，螺旋曲面的导程、齿厚和齿槽宽度直接决定每转排量与啮合间隙；在进给机构中，螺旋段则更强调运动平稳性、导向连续性和承载均匀性。

　　结构设计时，首先要确定的是轴线基准。两端轴颈承担支承作用，其同轴度需要作为整个零件的关键几何约束。中间螺旋工作段相对于轴颈的径向跳动过大，会造成啮合侧隙不稳定，轻则产生噪声和磨损，重则出现卡滞或局部干涉。轴肩位置用于承受轴向定位，台阶直径变化处应保留合理过渡，避免热处理或交变载荷下在根部形成应力集中。端部配合面可根据装配需要采用圆柱面、倒角引入段或止动结构，使零件能够顺利装入轴承、联轴器或壳体孔位。

　　螺旋齿面是建模和加工中的重点。齿形并非简单拉伸体，而是沿固定导程绕轴线连续扫掠形成的空间曲面。设计时需要结合配合转子的轮廓进行共轭校核，保证在旋转过程中齿顶与齿槽之间既保持接近，又留有运行间隙。齿面根部圆角不能忽略，它影响刀具可达性、齿根强度以及流体或物料在槽底的通过性。若螺旋升角偏大，轴向力会明显增加，轴承选型和壳体止推结构都要随之加强；若导程过小，则单位转角对应的直线位移减小，输送效率或进给速度会受到影响。

　　外形尺寸方面，零件的总长由支承跨距、螺旋工作段长度、密封或联轴器安装空间共同决定。轴颈直径要满足扭转强度、弯曲刚度以及轴承内孔标准系列的要求；螺旋段外径则受啮合腔体内径限制，齿顶圆与壳体之间通常只保留很小的运行间隙。安装边界上，两端中心孔或轴端面可作为加工和检测基准，装配时需保证轴肩贴合面与孔用挡圈、轴承端面或定位套之间的关系明确。对于需要高速旋转的工况，还应关注毛坯余量分布和质量对称，避免螺旋齿面去除材料后造成明显动不平衡。

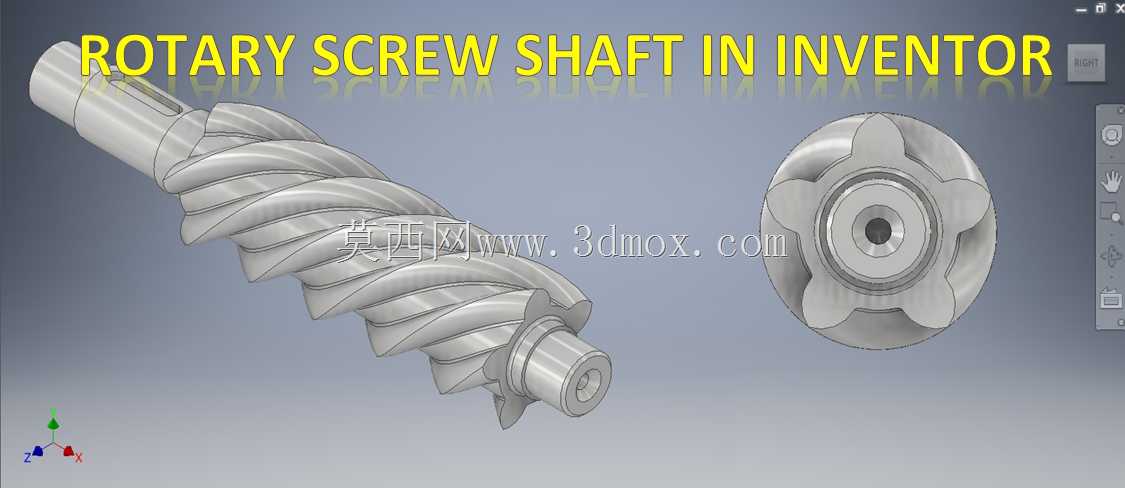

　　从三维建模思路看，较合理的方式是先建立回转基体，确定各段轴径、轴肩长度和倒角，再围绕轴线生成螺旋轨迹线，依据齿形截面进行扫掠或切除，得到连续螺旋工作表面。配套星形转子应同步建模，用于检查不同转角下的啮合状态，而不是仅单独观察螺杆外观。齿顶、齿根、端面和轴颈之间的相交区域需要逐一修整，保证模型既符合几何关系，也能映射到车削、铣削或磨削工艺。

　　在功能特性上，该零件兼顾转矩传递、螺旋推送和径向支承定位。轴颈表面强调尺寸稳定性和低摩擦磨损，螺旋工作面强调曲面连续性、啮合精度和耐冲刷能力。若用于输送含颗粒介质，齿槽截面应避免狭窄死角；若用于精密传动，则侧隙、导程误差和表面粗糙度需要更严格控制。整体结构虽然外形并不复杂，但空间螺旋曲面与同轴回转体之间的配合关系，使其成为机械传动设计中很有代表性的一类零件。
