模块化塑料链板输送线三维结构

　　这套三维结构表现的是一种采用模块化塑料链带作为承载与牵引构件的小型输送装置，整体由闭合塑料链带、两端链轮轴系、端部张紧与导向结构以及机架安装边界共同组成。模型重点不在外壳装饰，而在于把链带绕入、绕出、直线承载、回程导向和链轮啮合关系完整呈现出来，适合在轻工装配、电子元件周转、包装分拣、食品辅助输送以及实验室小型物料转移等场景中进行方案布置。

　　从实际用途看，塑料链带式输送机主要承担短距离、连续或间歇式物料输送。与金属滚子链相比，塑料模块链带自重较低，运行噪声小，链面可形成较平整的承载面，对小件、盒件、托盘件以及表面易划伤工件更友好。链带由多节链板依次铰接而成，节距统一，绕经两端链轮后形成闭环；上部直线段承担物料承载，下部回程段通过导向或托持结构保持运行轨迹。端部链轮负责将轴的旋转运动转化为链带的直线牵引，链轮齿形与链板铰链位置需要保持正确啮合，否则在高速或负载波动时容易出现爬齿、跳齿和局部冲击。

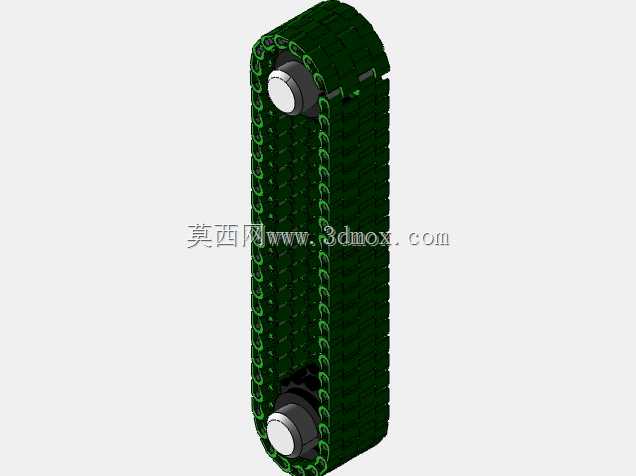

　　结构设计上，模型中的链带采用深绿色塑料模块外观，链节沿长度方向连续排列，侧面可以看到铰接点与加强筋的重复特征。这种重复结构有利于标准化制造和维护，某一节链板磨损或损坏时，可按节拆卸更换，不必整体报废。链板表面并非单纯平板，通常会根据输送物特性设置防滑纹理、挡边、挡板或开孔形式；本模型更偏向基础平直链带，适合作为通用输送平台使用。两端圆柱形轴系位于链带回转中心，轴端与链轮、轴承、张紧座之间的位置关系清晰，便于后续在详细设计中补充轴承座、驱动电机、减速器、联轴器和护罩。

　　布置这类设备时，不能只看链带外观长度，还要把链轮包角、轴系中心距、张紧行程、机架宽度和侧边安全间隙一并考虑。上端主动或从动链轮的中心高度决定了输送面与回程段之间的垂向空间；下端链轮位置则影响底脚安装、接料高度以及清洁维护空间。链带宽度应与工件外形匹配：工件底面需要有足够支撑面积，转弯或启停时不应因接触面积过小而偏摆；若输送成排小零件，还应在链带两侧增加护栏，防止工件卡入链带与机架间隙。

　　安装边界方面，端部轴系需要预留轴向固定和拆装空间，轴承座外侧应留出润滑、检查和紧固件操作位置。驱动端若连接电机减速器，应校核轴的扭矩、键连接强度以及链轮径向载荷；从动端通常承担张紧功能，张紧座开槽方向应与链带中心距调节方向一致，调节量既要满足链带初期伸长，也要考虑磨损后的二次张紧。塑料链带对过度张紧比较敏感，张紧力过大会增加铰链摩擦和轴承受力，过小则可能在启动瞬间产生跳齿，因此工程设计中常通过中心距微调、张紧轮或可调轴承座来控制链条松边状态。

　　从建模思路看，该类装置适合采用链节阵列与装配约束结合的方式完成。单个链板需要准确表达铰链孔、搭接面、侧向限位和加强结构；装配时先确定两端链轮分度圆及中心距，再沿直线段和圆弧包角段阵列链节，使铰链轴中心与链轮啮合轨迹一致。链轮部分不能只做外形圆柱，齿槽数量、齿顶圆弧和齿根让位都应与链节节距对应，否则三维干涉检查难以反映真实装配问题。轴系位置应建立在统一基准上，输送方向、链带宽度方向和主轴轴线方向分别作为装配骨架，便于后续调整输送长度、宽度和支撑脚位置。

　　在生产线规划中，这种模块化塑料链带常与工作台、检测工位、分拣料道、包装设备衔接。上游设备出料高度应与链带上表面保持平顺过渡，落差较大时可增加导流板；下游若接入料箱或另一台输送机，应控制工件离开链带时的速度和姿态。对于需要频繁清洗、潮湿环境或低噪声工况，塑料链带比钢结构输送面更易维护，但在高温、尖锐金属边缘或重载冲击条件下，则需要重新评估材料强度、热膨胀和链板磨损。模型整体把链带闭环、链轮驱动和模块化拼接关系表达明确，可作为输送设备选型、结构校核与非标自动化线布局设计的直观参考。
