长距移动式皮带输送线三维结构

　　这套长距皮带输送线主要面向车间内部物料转运、包装线衔接、装配工位供料以及仓储分拣场景。设备采用水平直线布置，输送面离地高度适中，能够与常规工作台、包装台、检测台或暂存架形成连续物流通道。整机长度较大，适合在电子、轻工、食品外包装、五金件加工等场景中承担箱体、袋装件、托盘小件或成型零件的平稳转移。

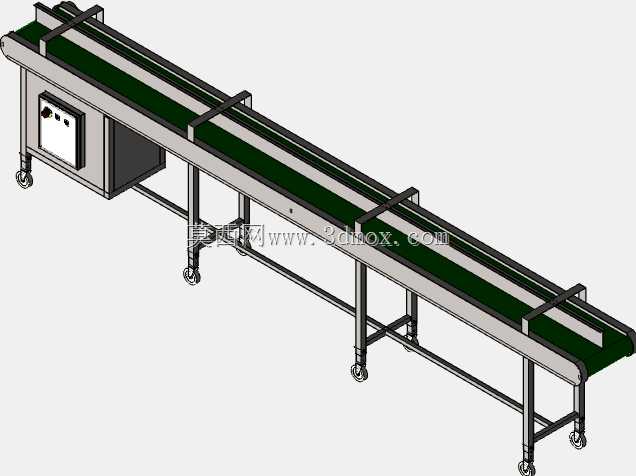

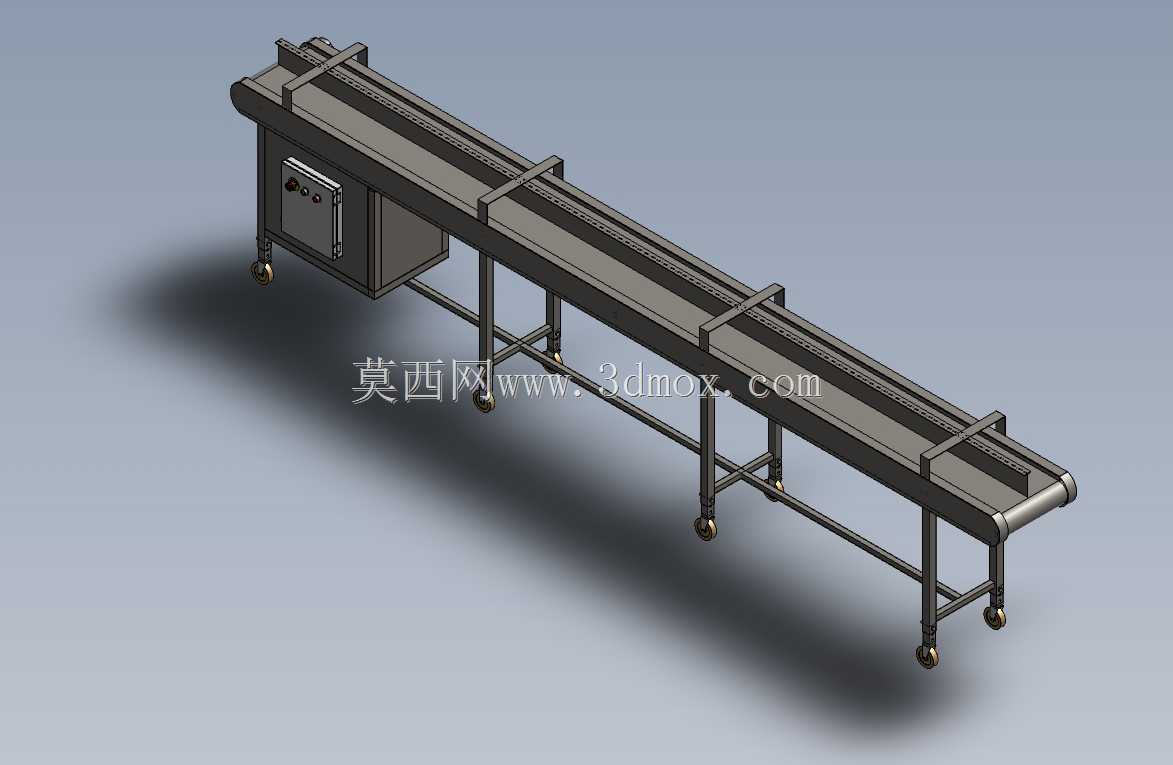

　　从结构上看，输送主体由绿色环形皮带、两侧承托边梁、端部滚筒、中间支撑腿、横向连接杆和底部脚轮组成。皮带宽度根据常规人工搬运件尺寸设定，两侧边梁高出带面，可在输送过程中限制物料横向偏移，降低小件滑落风险。端部滚筒承担张紧与转向作用，机架下方设置可调支撑位置，便于在装配时校正皮带跑偏。长距离段通过多组支腿分担载荷，支腿之间采用横杆连接，使整机在启停和偏载情况下保持较好的刚性。

　　移动性是该设备的一个明显特点。支腿底部配置万向脚轮，使输送线能够根据产线调整快速换位，适合多品种、小批量生产车间。脚轮布置在各支撑点下方，推移时受力直接，避免长机架因单点抬升产生明显扭转变形。实际布置时需要预留设备两侧维护空间，尤其端部驱动和张紧区域应留出检修位置；若长期固定在某一工位，也可在脚轮旁增加地脚支撑或锁紧装置，以减少运行振动。

　　驱动与控制部分集中在输送线一端的箱体结构内，箱体外侧布置操作按钮和检修门，便于现场启停控制。电气箱与机架一体化设计，减少外部走线长度，也使设备外观更整洁。箱体位置靠近驱动滚筒，动力传递路径短，维护时可直接打开侧板检查电机、减速器、链条或传动带等部件。对于三维建模人员而言，该部分需要重点表达箱体与机架的连接关系、门板开启边界以及按钮面板的安装高度，避免在设备并入产线后出现操作干涉。

　　设计思路上，该输送线强调通用性和可迁移性，而不是固定专机功能。机架采用型材与钣金组合的方式，边梁承担皮带导向和物料防护，支腿负责高度维持，横杆负责整体稳定，脚轮负责工位切换。绿色皮带在视觉上与金属机架形成区分，也便于在模型渲染和现场使用中识别输送区域。上方设置的简易挡架可用于引导物料路径或挂载附属检测元件，后续可根据工艺需要增加挡板、导向条、计数传感器或工位分隔机构。

　　外形边界方面，设备整体呈细长矩形，长度远大于宽度，安装时需确认车间通道方向和转弯空间。输送线两端应预留物料上料、下料及人员操作位置，不能仅按机身投影面积规划。高度方向除输送面外，还需考虑脚轮最低离地间隙、支腿调节量、电气箱厚度以及上部挡架高度。若与自动化设备对接，应核对对接设备的输送面高度、物料过渡板长度和皮带运行速度，避免工件在交接处卡滞。

　　在建模表达中，长机架不能只做简单外观拉伸，需要体现支腿间距、脚轮安装板、滚筒端轴、皮带包角、边梁折弯和箱体拼缝等细节。皮带作为柔性件，在三维模型中可按闭环实体表现，端部应贴合滚筒圆弧；中间段则保持平直承托状态。支腿与横杆的交接处应保留焊接或螺栓连接的结构逻辑，脚轮支架需体现转向自由度和安装板孔位。电气箱门板、按钮孔、通风区域和内部安装空间也应合理表达，以便后续进行工程图拆图或BOM整理。

　　现场使用时，这类输送线通常承担重复性水平转运任务，可减少人工搬运距离，提升工序间流转效率。其结构不复杂，但对长距稳定性、皮带跑偏控制、移动锁紧和维护可达性要求较高。通过三维结构提前核对机架跨度、支腿落点、端部驱动空间和产线对接尺寸，可以在制造前发现通道干涉、维护空间不足和高度不匹配等问题，从而降低现场返工概率。
