爬坡挡边式散料输送提升机结构

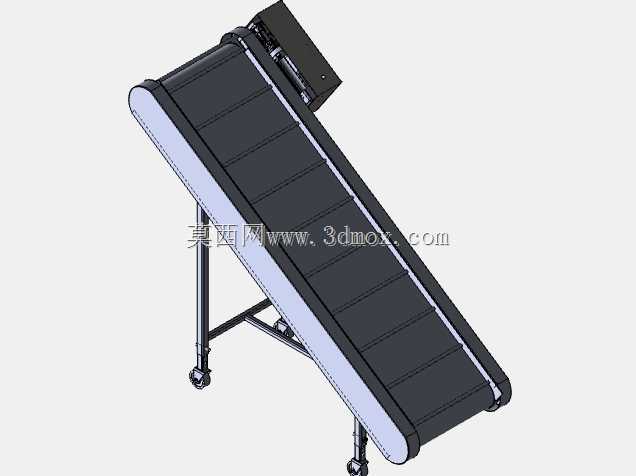

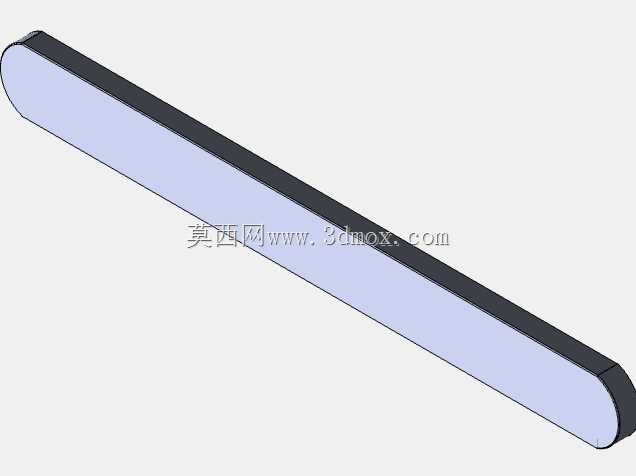

　　该结构针对车间内存在高度差的物料转运需求展开，常见于包装线末端向检验台、封箱机、缓存料仓或人工分拣工位送料的场景。设备采用倾斜布置，低端承接水平来料，高端将物料抬升至后续设备入口，能够减少人工反复搬抬，尤其适合纸箱、袋装件、塑料周转盒以及轻型成型零件的连续输送。皮带表面设置横向挡条，可在倾角增大时阻止物料因重力下滑；两侧边部采用挡边约束，降低散件、小件在爬坡过程中侧向滑落的风险。对于需要在有限平面距离内完成抬升的产线，这种结构比单纯增加水平段更节省占地，也比斗式提升方式更便于观察和清理输送面。

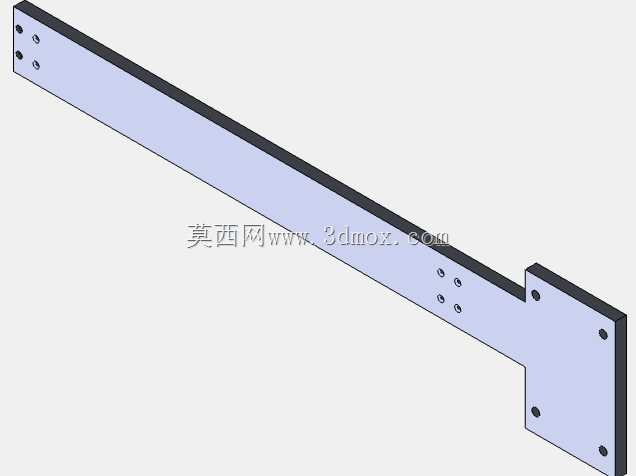

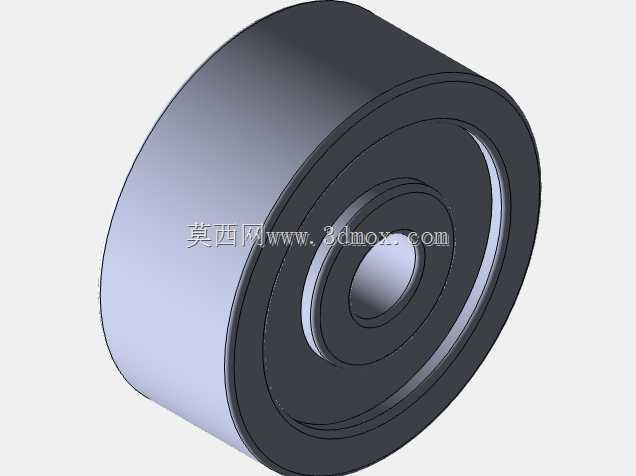

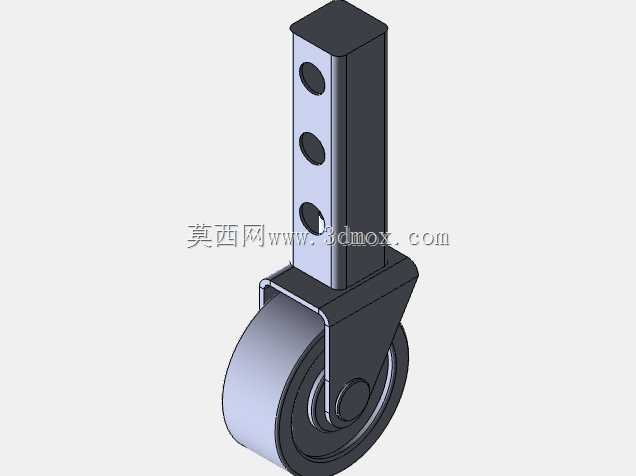

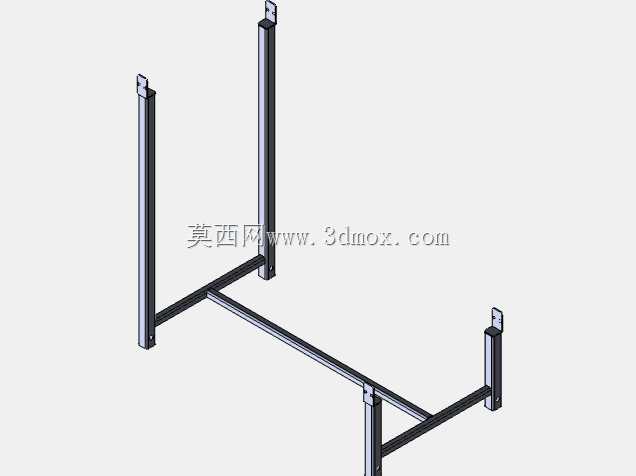

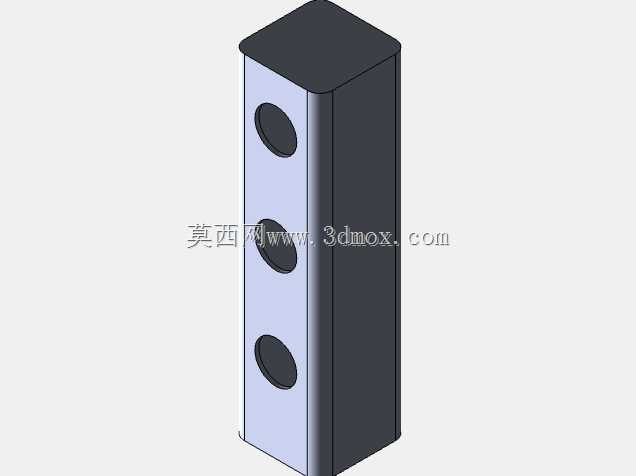

　　建模时先确定输送中心线、倾角和首尾滚筒位置，再围绕皮带闭环建立主承载框架。机架采用型材与支腿组合，两侧纵梁承担滚筒、托板和皮带张力，支腿向下传递载荷并形成稳定支撑。低端支腿设置脚轮，便于设备在车间内短距离移位和对接调整；高端支腿承受较大竖向载荷，落地位置应避开人员通道和检修门开启范围。整体外形呈长条斜置状态，安装边界不仅要核对水平投影长度，还需确认最高点与厂房梁、管线、消防设施之间的净空，同时预留低端受料区和高端卸料区的操作空间。

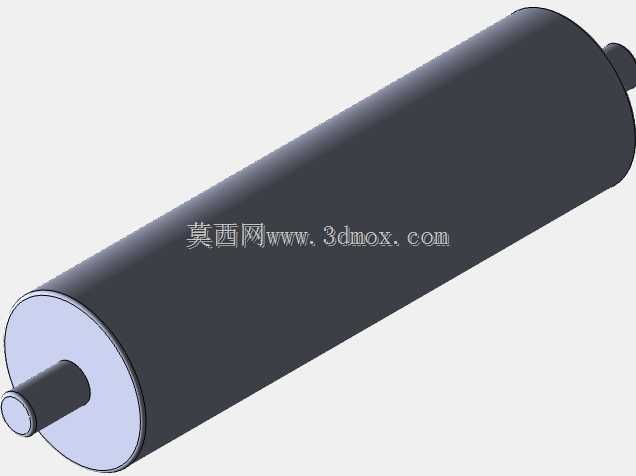

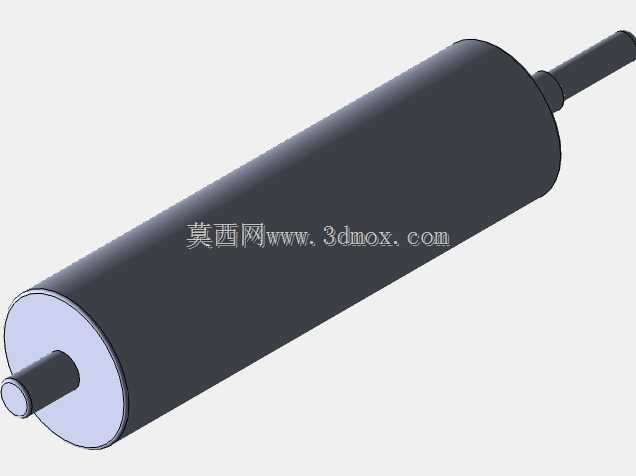

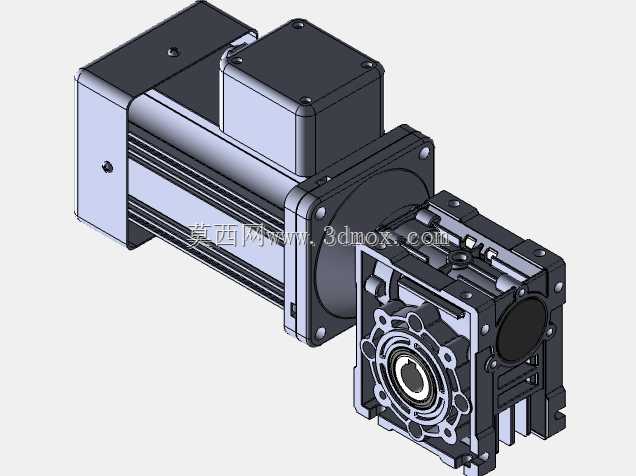

　　驱动端布置在输送机上部，电机减速组件靠近主动滚筒安装，可使皮带在承载侧获得稳定牵引力。主动滚筒与从动滚筒之间形成皮带回转路径，滚筒直径、包角和中心距共同影响传动可靠性。若现场负载波动较大，设计中应关注皮带张紧行程，从动端通常预留调节位置，通过螺杆或滑移座改变滚筒中心距，补偿皮带伸长并控制跑偏。承载段下方设置连续托板或密集托辊，使皮带在物料重力作用下保持平直；回程段则根据长度设置托辊，避免皮带下垂过大造成摩擦和异响。

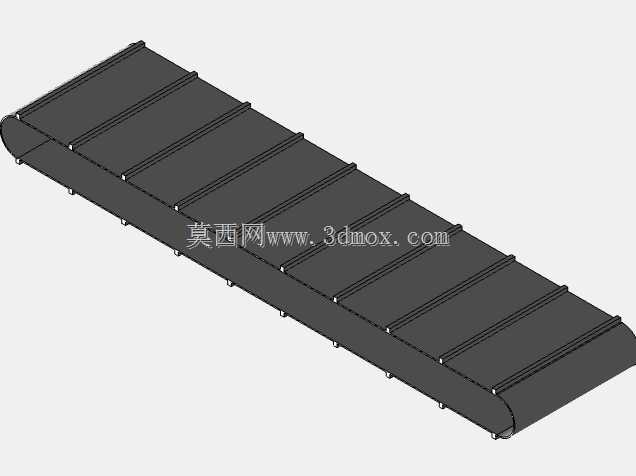

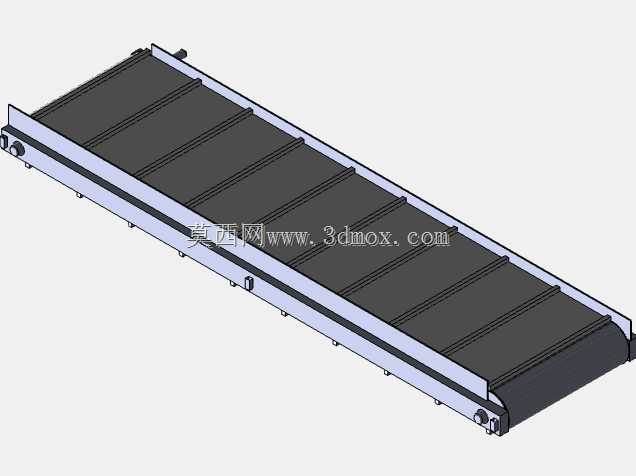

　　挡条高度与间距需要结合物料尺寸确定。间距过小会减少有效承载面积，间距过大则可能使箱体在爬坡时失去支撑；挡条过高会影响物料在卸料端顺利脱离，过低又无法阻挡圆滑或易滚动物件。皮带宽度应略大于物料最大横向尺寸，并在两侧保留安全余量，防止工件边缘与机架摩擦。对于需要防偏的工况，滚筒和托辊组应保持平行，侧导向件不宜过度压紧皮带，重点是通过装配公差控制让皮带在正常范围内运行。

　　设备入口处可与水平输送带、振动盘出料槽或工作台衔接，衔接高度应保证物料平稳过渡，避免跌落冲击。出口处通常朝向料箱、下游皮带或设备进料口，卸料轨迹受带速、滚筒直径和物料重心影响，建模时应检查物料越过主动滚筒后是否会撞击护罩或落入非目标区域。若输送件较轻、表面摩擦系数低，可适当增加挡条数量或降低倾角；若输送件底部平整且重量较大，则应校核机架挠度、滚筒轴承受力和驱动扭矩。

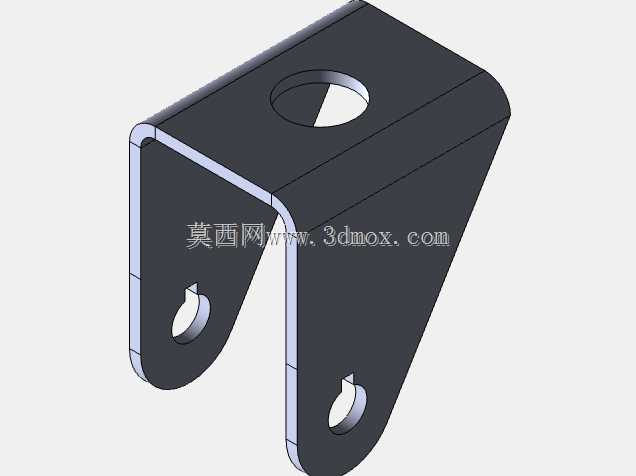

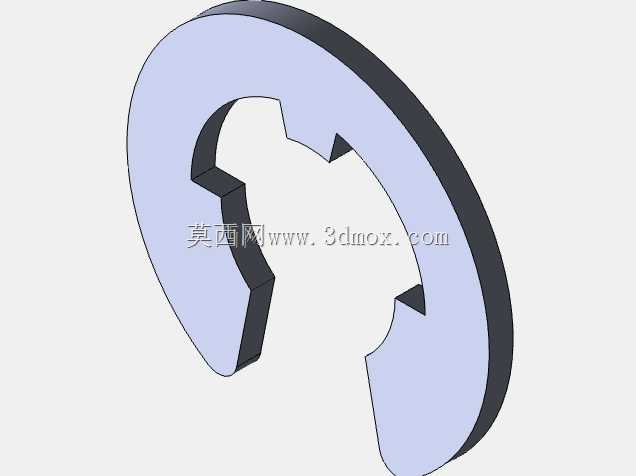

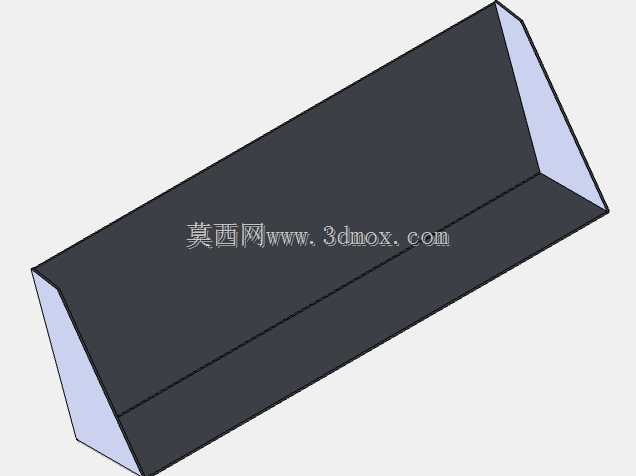

　　三维结构中还体现了护罩、安装板和紧固件位置。驱动部位的防护板用于隔离旋转件，电机安装板需具备足够刚度，避免启动时因反力矩产生明显晃动。机架连接节点不宜只依赖薄板受力，型材交接处应通过角件、焊接板或螺栓座形成可靠传力路径。支腿与纵梁之间的斜撑用于抵抗设备纵向倾覆，尤其在爬坡角度较大、上端集中载荷明显时，斜撑方向应尽量沿主要受力路径布置。

　　从维护角度看，皮带更换、滚筒拆装和电机检修都需要预留侧向空间。模型中驱动组件位于上端，检修时可从端部或侧方接近；张紧机构应暴露在便于工具操作的位置，不宜被护罩完全封闭。脚轮适合调试和换线，但设备定位后应配合固定支撑或刹车装置，防止运行中因振动产生位移。现场布置还需考虑电控线缆走向，电机电源线沿机架敷设时应远离皮带回转面，并在弯折处保留固定点。

　　该类输送结构的核心不在于复杂外形，而在于把倾角、皮带、挡条、滚筒、张紧和机架支撑作为一个受力系统处理。设计时既要满足物料从低到高的连续转移，也要控制设备占地、净空、检修距离和上下游对接关系，使三维模型能够直接服务于方案评审、结构细化和现场布局确认。
