英制两用开口梅花扳手结构设计

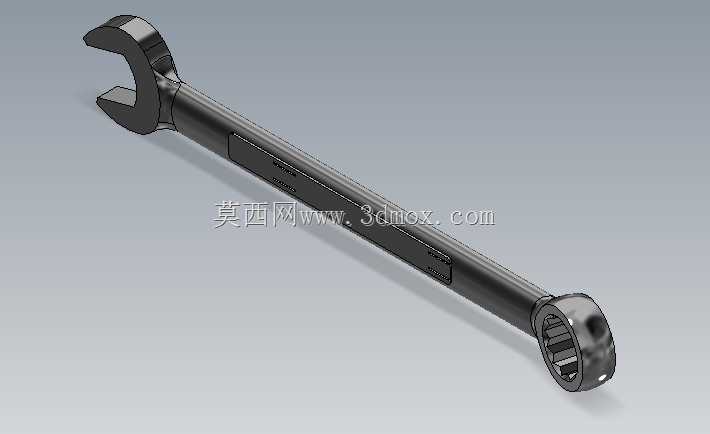

　　该模型呈现的是一把英制规格两用扳手，一端为开口扳口，另一端为梅花环头，中间通过长直杆身连接，属于机械装配、设备检修和现场维护中高频使用的手动紧固件工具。扳手整体沿杆身轴线布置，开口端用于快速套入螺栓或螺母侧面，适合空间受限、需要频繁对位和侧向取放的作业位置；梅花端采用多齿内环结构，能够包覆紧固件六角外缘，在施加较大扭矩时接触齿面更多，受力分布更均匀，可降低棱角打滑和螺母损伤风险。

　　从实际使用场景看，这类扳手常见于产线设备维保、管道法兰拆装、机电产品装配、工装夹具调整以及英制设备维修。开口端在初拧、快速旋进和紧固件周围遮挡较多的位置更方便，操作者不必从螺栓轴向完整套入，只需从侧向卡入即可；梅花端则适合终拧、锈蚀紧固件拆卸以及需要传递较大力矩的工况。两端共用同一杆身，使一把工具兼顾快速操作与高可靠性锁紧，减少工具更换次数，也便于维修人员在工具包中携带。

　　结构设计上，杆身并非简单等宽直条，而是在头部与杆体过渡处保留较厚实的金属区域，以承受扳拧时产生的弯曲和局部接触应力。开口扳口的喉部与两爪形成稳定夹持角度，爪部厚度和开口宽度围绕目标六角尺寸确定，既保证卡入后有足够咬合深度，也避免开口过大造成松旷。梅花环头的内环齿形与六角紧固件多点接触，外环则采用圆润过渡，减少应力集中；环头中心孔允许螺杆穿过，使扳手在长螺栓端部也能完全贴合螺母。

　　杆身中段设置了平面标识区域，可用于规格标注、品牌压制或表面识别。该区域在视觉上把长杆分成若干功能段，同时不影响主要承力路径。杆体截面偏向细长形态，目的是在保证强度的前提下增加力臂长度，使操作者在相同手部作用力下获得更大的输出扭矩。长杆外形还要兼顾伸入狭窄区域的需要，因此侧面保持平直，头部以外尽量减少突出结构，避免与相邻零部件发生干涉。

　　外形尺寸与安装边界方面，模型的关键边界由头部最大宽度、梅花环头外径、杆身厚度、总长以及开口尺寸共同决定。在三维布局或维修空间校核时，不能只检查扳手是否能套到紧固件上，还需要预留手部摆动空间。开口端作业时，扳手绕紧固件中心进行往复转动，杆身扫掠区域内应无管路、线缆或邻近零件阻挡；梅花端作业时，环头需要沿螺栓轴向套入，因此紧固件上方要保留至少环头高度的装配空间。若螺栓外露长度较长，环头中心孔可容纳螺杆，但杆身旋转范围内仍需保持净空。

　　建模时应重点控制开口喉部与梅花内齿的同轴关系、两端头部相对杆身的角度、杆身过渡圆角以及表面倒角。开口爪尖若过于尖锐，真实产品中容易崩刃或划伤紧固件，因此需要保留合理圆角和热处理后的强度余量；梅花环头内壁与六角面之间的配合间隙也不宜过大，否则会在重载时出现冲击接触。杆身与头部连接处是弯矩较高的区域，截面变化应平滑，避免突然缩颈造成应力集中。

　　从工程表达角度看，该模型适合用于手动工具结构展示、维修工具布局校核、装配动画演示以及五金产品外形设计。渲染效果中金属杆身高光连续，头部黑色区域与杆身形成材质区分，可直观体现锻造成型、表面处理和握持轮廓。若用于后续加工或仿真，还可在此基础上补充材料属性、热处理硬度、表面镀层、扭矩等级和人体握持包络，以进一步验证扳手在不同拧紧工况下的强度与操作可达性。
