伊顿凸轮式餐饮设备电源隔离开关

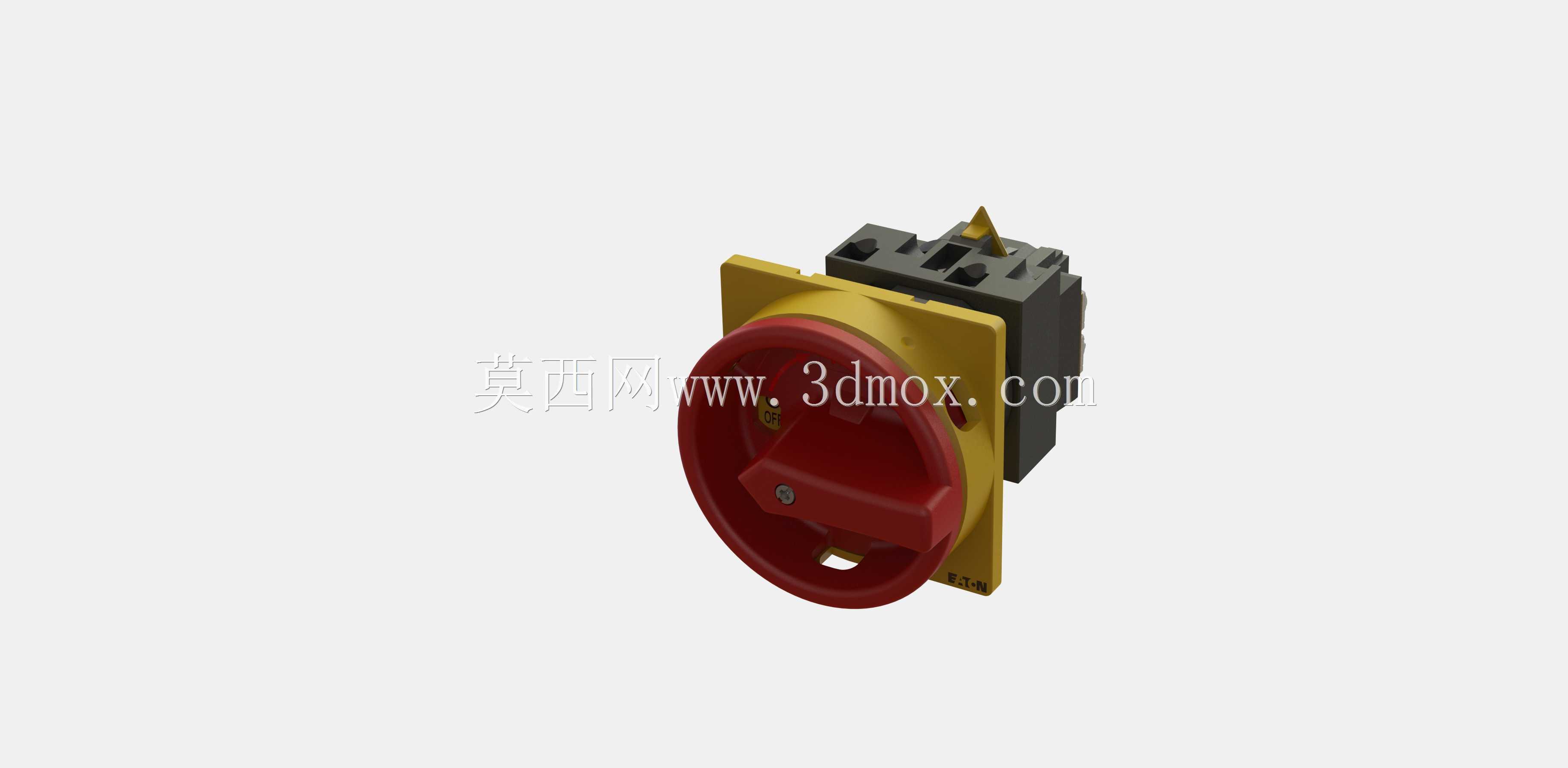

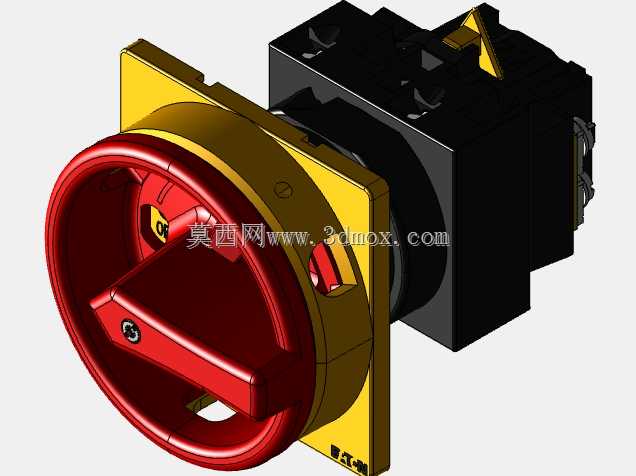

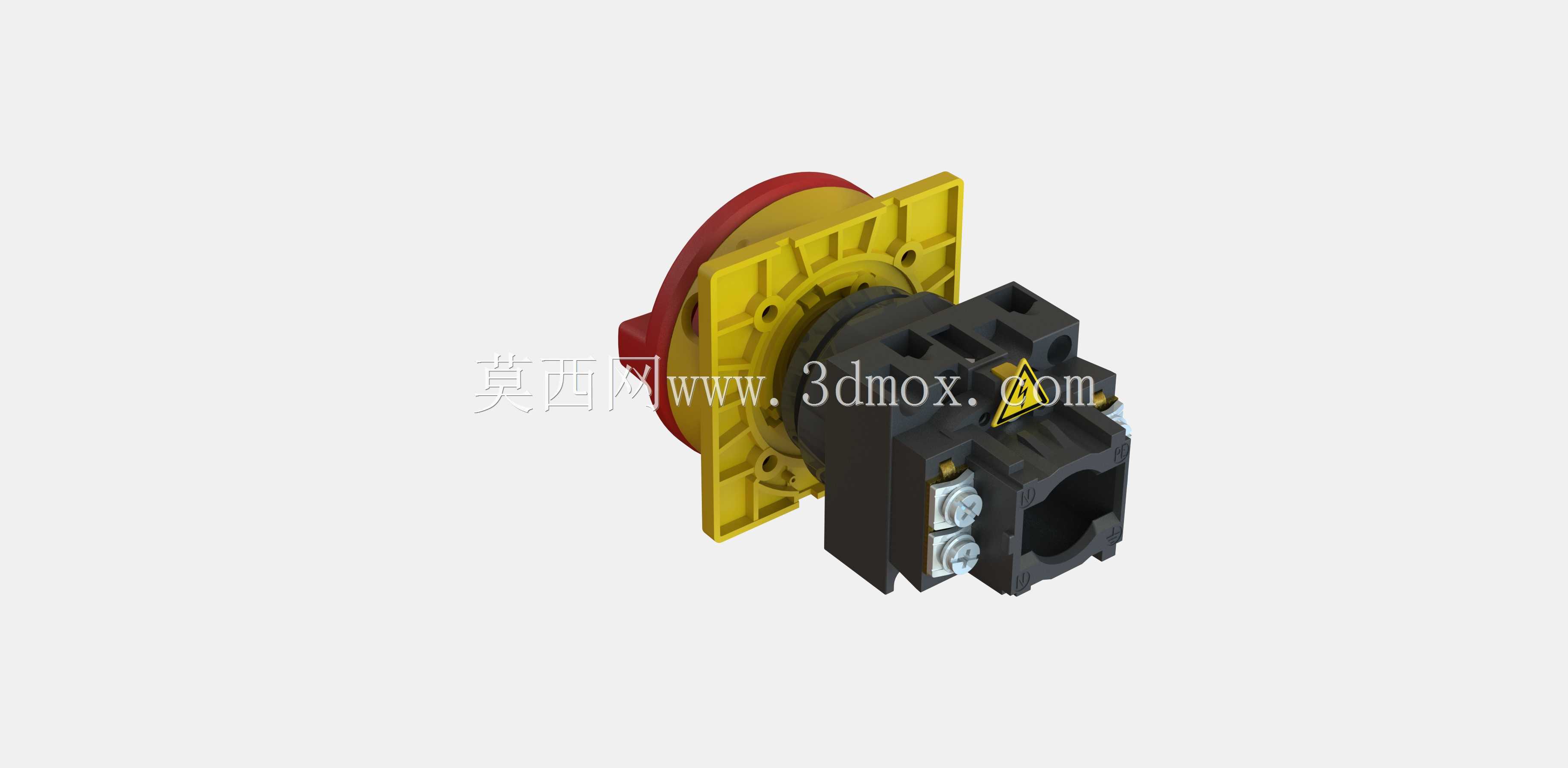

　　商用餐饮后厨的配电回路里，这类旋转式电源切断开关承担着设备端总电源隔离的核心作用，和面机、商用烤箱、冷藏操作台、洗碗设备这类固定安装的厨电，在日常检修、清洁维护、故障排查时，运维人员需要在设备就近位置直接切断三相进线电源，避免带电操作风险，同时满足餐饮场所卫生清洁时频繁断电、设备长期停用断电上锁的安全规范要求。开关本体采用后置接线基座搭配前置安装面板的分体布局，黑色后部基座内置三组静触点与动触桥结构，触点载流截面按照低压配电常规负载匹配，动触片采用凸轮驱动同步通断结构，旋转手柄时三相触点可以保持一致的分合行程，避免出现单相虚接、不同步拉弧的问题。前部黄色安装法兰为标准方形面板结构，法兰预留四个安装孔位，

　　可直接嵌入厨电设备的柜体面板开孔，也可通过配套支架固定在设备旁的壁挂配电盒上，法兰与后部基座的定位台阶可以保证安装后面板与柜体表面贴合平整，红色旋转操作头为大直径圆盘造型，外圈红色护圈突出安装面，即便操作人员佩戴防滑劳保手套也可以快速抓握旋转，操作手柄的旋转角度对应明确的通断档位，0位为断开位置，1位为接通位置，档位切换时有清晰的机械卡位反馈，不会停留在中间模糊位置。红色护圈同时具备防误触防护作用，开关断开后可在手柄位置加装安全挂锁，锁定在分闸状态，避免其他人员误合闸送电，完全贴合工业检修上锁挂牌的安全操作逻辑。建模过程中首先对后部接线基座的卡扣定位结构做了完整还原，基座侧面的接线端子进线孔、端子压紧螺丝位、

　　基座与黄色法兰之间的卡接定位凸台都按照实物装配关系搭建，黄色法兰的安装孔中心距、法兰厚度、面板外露边界尺寸都参照实物测绘比例还原，红色旋转头的内部转轴联动结构、手柄与转轴的配合卡槽、护圈与法兰的嵌套间隙都做了实体建模，没有用简化曲面代替装配配合面。从安装边界来看，开关嵌入柜体后，后部接线基座需要在柜体内预留足够的接线空间，三相进线与出线端子分别排布在基座上下两侧，接线完成后导线弯曲半径不会和柜内其他元器件发生干涉，前部红色操作头突出面板的高度控制在便于操作又不会被过往人员意外磕碰的范围，方形法兰的外轮廓尺寸适配厨电设备常用的面板开孔规格，不需要额外定制转接板即可完成安装。在实际厨电配套场景中，这类隔离开关不同于普通面板按钮开关，

　　它具备明显的可视断开点，手柄处于分闸位置时内部触点保持足够的电气间隙，即便上游配电回路出现误送电，开关下游的设备本体也不会带电，清洁人员用水冲洗设备外壳、维保人员拆解设备传动部件时，人身安全可以得到可靠保障。开关的外壳材质选用耐油污、耐厨房温湿环境的工程塑料，黄色法兰与红色操作头的颜色辨识度极高，在厨房多设备排布的环境中，操作人员可以快速定位每台设备对应的电源切断点位，紧急情况下可以第一时间旋转断开电源。模型完整保留了各零件的装配层级，法兰、基座、旋转头、内部凸轮触桥都为独立实体，结构工程师在做厨电配电布局时，可以直接调取模型核对面板开孔、柜内占位、操作空间距离，不用反复测绘实物，也可以在模型基础上调整安装支架结构，适配不同厚度的柜体面板，整套结构的配合公差、卡扣装配逻辑都和量产实物保持一致，能够直接用于设备三维布线、干涉检查与维修空间校核工作。
