十字头组件机械结构三维建模设计

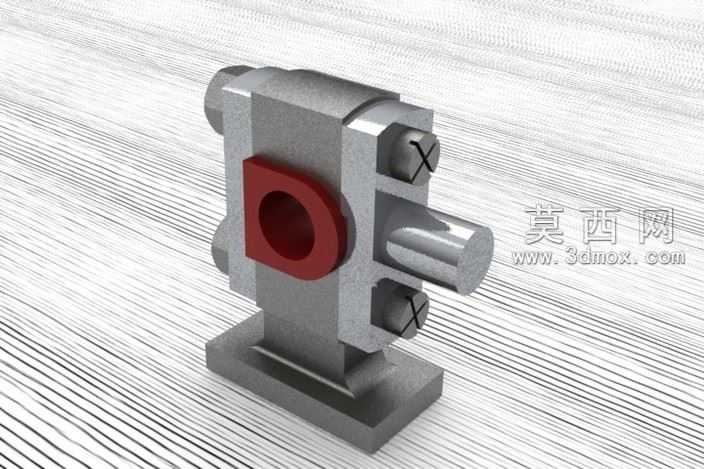

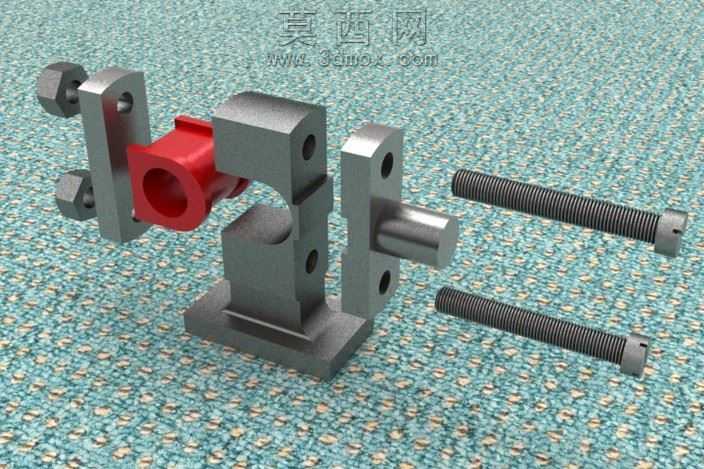

本作品为十字头组件的三维建模设计成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体装配。首先针对各个金属结构件，建模时严格遵循机械加工零件的尺寸规范，对底座、支架类零件采用拉伸、切除、打孔等基础特征命令完成主体造型，精准还原零件上的安装孔位、定位槽、配合面等结构细节，保证各零件间的配合公差符合机械设计要求，孔位与螺栓的间隙配合、十字头滑块与支架导向面的过渡配合都在建模时通过尺寸参数精准控制。针对红色的十字头滑动部件，建模时重点还原其通孔结构与两侧的配合接触面，保证其在支架内的滑动行程符合设计预期。针对两根螺栓紧固件，通过螺旋扫描命令完成外螺纹结构的建模，还原螺纹的牙型与螺距参数，同时对螺栓头部的六角结构做细节处理，保证与实际标准件结构一致。材质与渲染环节，对金属类零件赋予哑光钢材质，调整材质的粗糙度、金属度参数，还原机加工金属零件的哑光金属质感，对红色十字头部件赋予工程塑料材质，调整漫反射颜色与高光参数，区分不同零件的材质差异；渲染时采用柔和的环境光搭配局部补光，清晰展现各零件的结构轮廓与装配关系，背景采用纹理材质衬托模型主体，让整体渲染效果更具真实感。结构设计上，该十字头组件通过两侧支架与底座形成稳定的支撑结构，红色十字头部件可在支架的导向空间内实现往复运动，两根螺栓用于实现组件与外部结构的紧固连接，整体结构紧凑，各零件功能划分清晰，装配关系符合机械传动部件的设计逻辑，可用于机械原理演示、装配教学以及相关设备的结构设计参考，建模过程中所有特征均保留参数化属性，可根据实际使用需求调整尺寸参数完成适配修改。
