闭式离心水泵叶轮水力结构设计

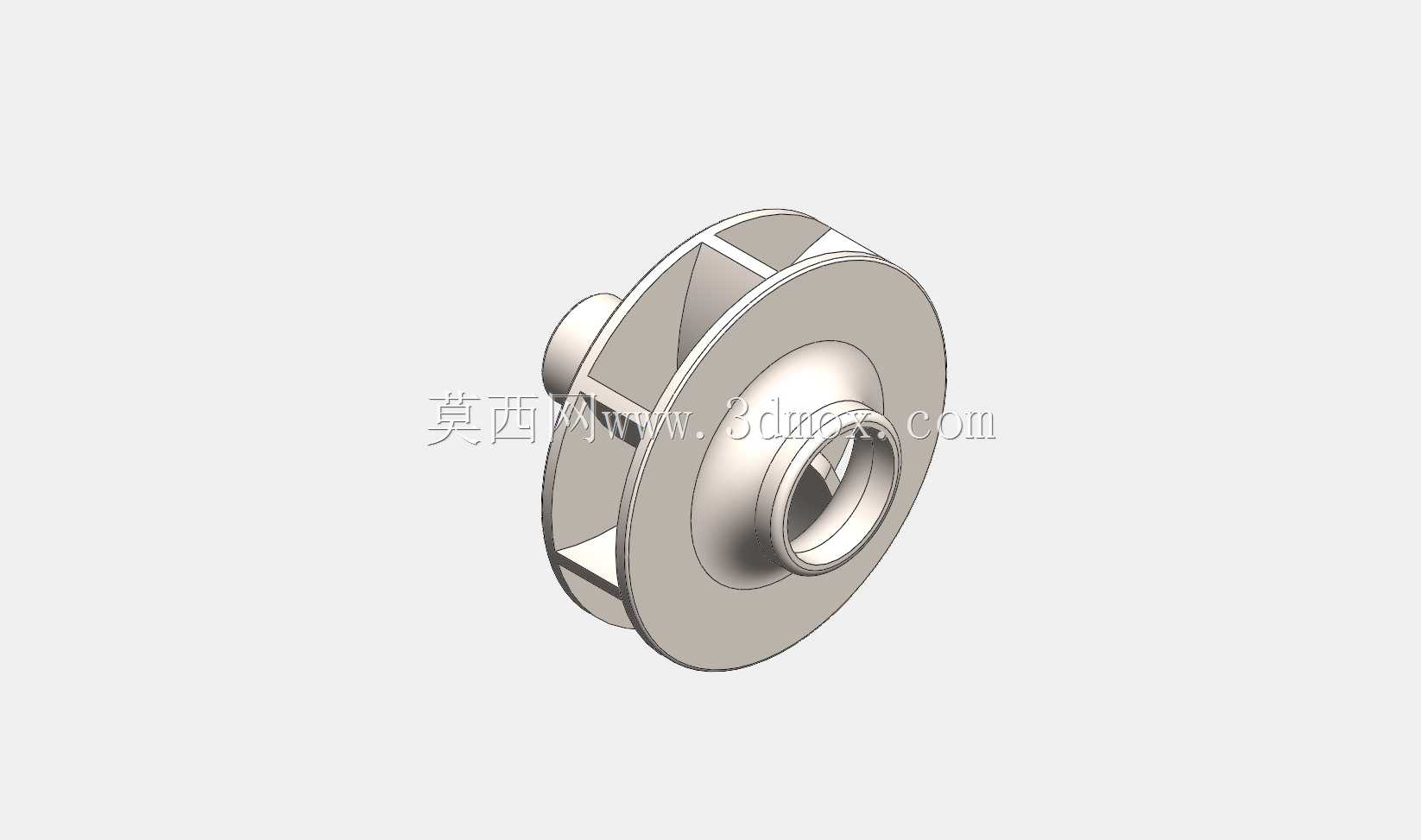

　　该三维结构围绕单级闭式离心泵叶轮展开，核心对象是水泵中将机械能转化为液体压力能与动能的关键旋转件。叶轮整体采用后弯式叶片布局，前盘、后盘与叶片形成封闭流道，适合清水输送、循环供水、冷却系统、暖通管路以及一般工业流体增压场景。相比开式或半开式结构，闭式叶轮在洁净介质工况下具有容积损失较小、运行效率较高、流道导向稳定的特点，对泵壳蜗室、进口吸入段和出口压水段的匹配也更为敏感。

　　从结构外形看，叶轮一侧设置轴向吸入口，液体沿轮毂中心进入，经叶片间流道转向后由外缘径向甩出。入口孔口采用圆滑过渡，轮毂与前盘之间保留足够过流面积，目的是降低入口流速突变带来的冲击损失。叶片从进口边向出口边呈空间曲面延伸，进口段适当前倾并顺应来流方向，出口段保持稳定安放角，使流体在旋转作用下逐步获得能量。前盘外轮廓随流道从吸入口向轮缘扩张，后盘则承担与轴系连接、传递扭矩和维持整体刚性的作用。

　　设计这类叶轮时，不能只关注外观曲面是否光顺，更要把水力路径、铸造或加工可行性、装配边界统一考虑。流道内部应避免突然折角、局部狭缝和厚薄急剧变化，否则既会增加湍流损失，也会在铸件凝固时形成缩孔或应力集中。叶片数量与叶片包角需要兼顾扬程曲线稳定性和流道堵塞风险；叶片过少会使滑移增强、压升不足，叶片过多则会增加摩擦面积并减小有效过流断面。模型中叶片与前后盘交接区域应保留合理圆角，这对减少水力剥离、提高铸件疲劳寿命都有实际意义。

　　安装边界主要集中在后盘轮毂部位。轮毂中心孔用于与泵轴配合，通常需要根据轴径、键连接或锁紧方式确定孔径、键槽和端面定位尺寸。后盘背面外径方向与泵腔密封区、口环或机械密封区域存在相邻关系，设计时应控制轮毂轴向长度、后盘端面跳动以及轮缘径向间隙。叶轮吸入口外侧与泵体进口耐磨环之间形成环形间隙，该间隙直接影响回流损失，过小会因制造误差或热膨胀产生擦碰，过大则降低容积效率。

　　外形尺寸方面，叶轮最大外径决定泵的外缘速度，是影响扬程的重要几何参数；吸入口直径关系到必需汽蚀余量和入口阻力；出口宽度影响流量适应范围。若用于低比转速、小流量高扬程工况，叶轮通常外径较大、出口宽度较窄；若用于大流量循环泵，则需扩大入口和流道宽度，降低入口流速。结构建模时应同步校核轮缘与蜗壳内壁的径向安全距离、叶轮轴向装入泵体的路径、螺母或轴端挡圈的拆装空间，以及后盘与密封腔体之间是否存在干涉。

　　工程应用中，叶轮还需承受旋转离心载荷、液压脉动和介质腐蚀作用。后盘与轮毂过渡区是应力较集中的位置，壁厚不宜单纯按造型减薄；轮缘处虽然线速度高，但受叶片支撑和前后盘约束，仍需保证整体刚性。对于铸造叶轮，应保持前后盘、叶片和轮毂之间的壁厚尽量均匀，并在厚大轮毂部位考虑工艺补缩思路；对于机加工或焊接成型方案，则要关注叶片型面加工定位、后盘端面基准和动平衡去重区域。

　　该模型适合用于离心泵结构拆解、水力部件造型练习、泵腔装配干涉检查以及工程图纸表达。建模过程中可围绕进口边曲线、叶片型面、前后盘回转体和轮毂特征建立参数关系，使外径、吸入口直径、出口宽度、叶片数和轮毂孔径能够随设计工况调整。完成零件后，还应将其放入泵体、泵盖、主轴、密封件和口环组成的装配环境中核查运行间隙，确保叶轮在旋转、轴向窜动和热态膨胀条件下均不与固定件接触，同时保持流道连续、装拆可行、维护方便。
