罗茨式机械增压器三维结构设计

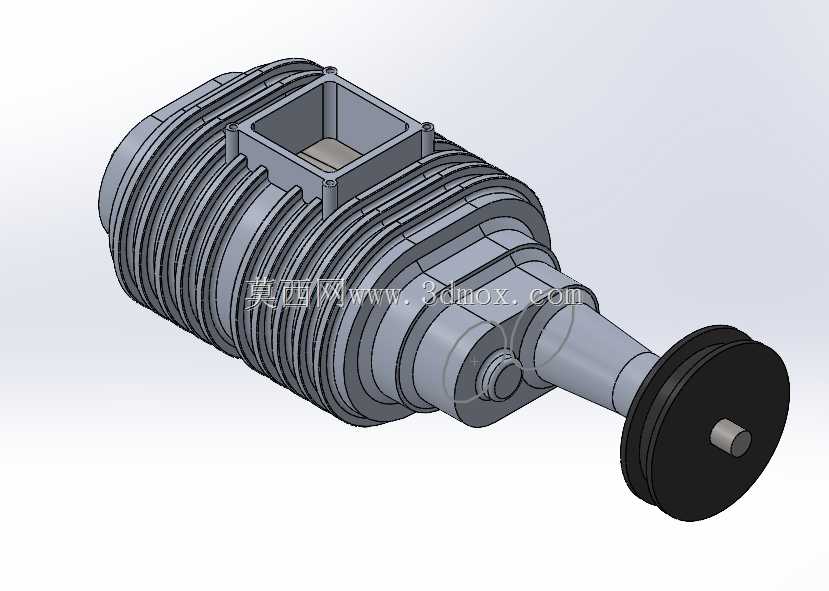

这款机械增压器的三维结构，完全围绕车用内燃机进气增压的实际工况搭建，日常做动力改装、小型发动机性能升级的结构设计时，这类模型可以直接作为安装匹配的参考基准。从实际装车场景来看，这类容积式增压器通常通过皮带轮与发动机曲轴端连接，曲轴转动时直接带动增压器内部的双转子同步运转，不需要依赖排气能量驱动，低转速区间就能建立稳定增压压力，刚好弥补小排量自然吸气发动机低扭不足的问题，在小型乘用车辆、轻型越野设备、小型通航动力装置上都有成熟的应用场景。

设计过程中优先考虑了壳体的散热需求，外表面布置的连续环形散热鳍片，不是单纯的造型装饰，而是在不额外增加壳体壁厚的前提下，大幅提升壳体与空气的接触面积，增压器持续运转时转子压缩空气产生的热量，可以通过鳍片快速散出，避免壳体内腔温度过高导致进气密度下降，同时也能控制轴承部位的工作温度，延长润滑脂的使用寿命。壳体上方预留的方形法兰接口，是增压后空气的输出端，设计时匹配通用的中冷器连接管路尺寸，安装时不需要额外做转接法兰加工，接口周边的四个螺栓孔位置，按照常用的进气管道安装孔距排布，能兼容大部分市售的增压管路套件。

输入端的带轮结构做了分体式设计，带轮与主轴之间通过轴肩定位，配合平键传递扭矩，带轮的轮槽尺寸匹配通用的A型三角带，选型时可以根据目标增压值、发动机最高转速，更换不同直径的带轮来调整传动比，不需要改动增压器主体的安装结构。主轴伸出壳体的部位预留了密封件安装槽，可适配标准骨架油封，避免壳体内的润滑介质泄漏，同时防止外界灰尘进入内腔磨损转子和轴承。

从安装边界来看，壳体主体的圆柱段外径、轴向总长度都做了适配常规发动机舱布局的尺寸控制，带轮端的伸出长度预留了皮带安装、张紧调整的操作空间，壳体两侧的安装凸台位置，对应常见的发动机缸体侧面安装点位，安装时可以通过支架直接固定，不需要大范围改动周边的管路、线束布局。内部转子的型线采用常见的三叶圆弧型线，啮合间隙控制在合理范围，既保证运转时转子之间不会发生剐蹭，又能尽量减少压缩空气的回流泄漏，保证增压效率。壳体的分体式合箱结构，在对应轴承安装位的位置设计了定位止口，装配时可以快速对齐上下壳体的位置，保证两端轴承的同轴度，减少运转时的振动和噪音。

做这类增压器的结构设计时，还要重点考虑转子的动平衡余量，模型里的转子结构预留了动平衡去重的位置，实际加工时可以在转子端面做去重处理，保证高转速运转时的稳定性。输入端的轴承选用深沟球轴承搭配推力轴承的组合，既能承受转子运转时的径向载荷，也能承受皮带传动带来的轴向推力，避免主轴出现窜动。整个结构没有多余的复杂异形结构，大部分特征都可以通过常规的铣削、钻削工艺加工完成，不需要特殊的定制刀具，小批量试制时的加工成本可控。对于做动力系统匹配的工程师来说，这个模型可以直接用来做安装干涉检查、传动路径模拟，提前规避实装时可能出现的空间冲突、传动比不匹配的问题，减少实物试装的调整次数。
