曲轴驱动离心增压装置结构设计

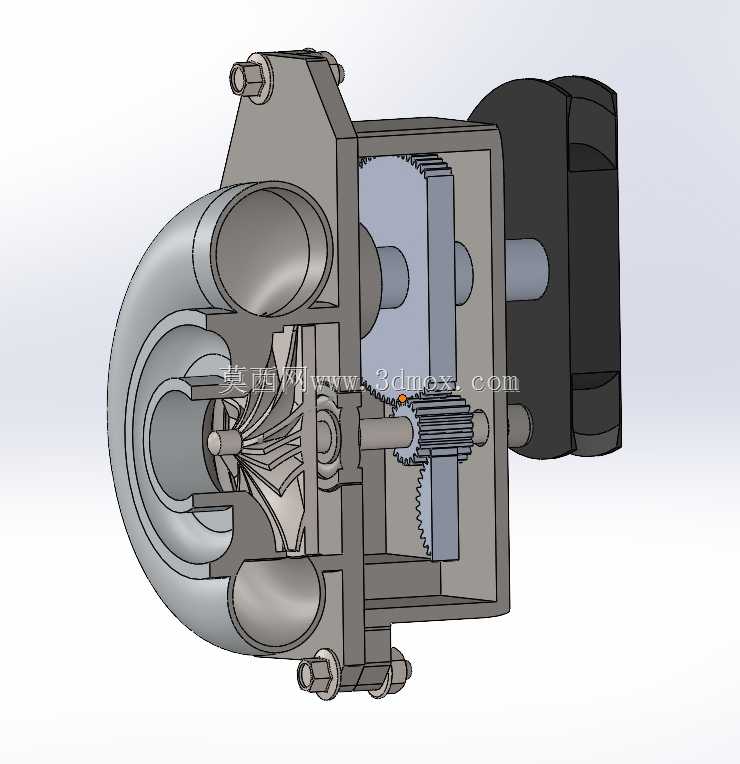

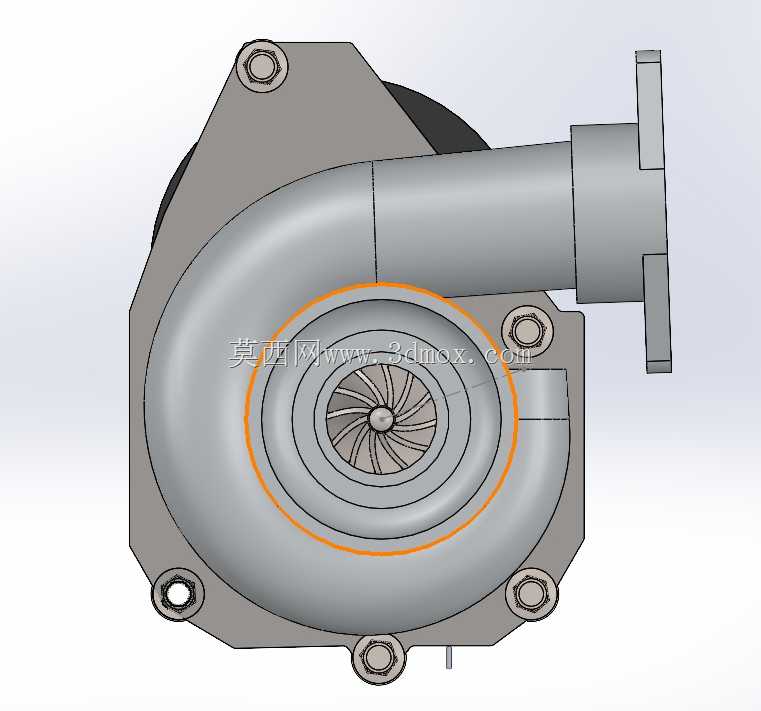

　　在小排量非电控内燃机的动力升级场景里，废气涡轮增压器往往受限于排气温度、排压波动以及低转速迟滞问题，很难适配农用机械、小型工程机械这类长期处于中低转速区间作业的动力单元，而机械驱动的离心增压装置恰好能填补这一应用空白，直接由发动机曲轴端通过皮带轮取力，输出的增压压力与发动机转速呈线性对应，不存在低转扭矩空缺的问题，作业工况下的动力响应更跟手。这套离心增压结构的整体布局围绕安装兼容性展开，压气机端采用经典的半开式离心叶轮设计，进气口采用同轴直入式流道，能最大程度降低进气紊流损失，压气机壳的扩压段采用无叶式结构，加工难度低且工况适应性强，不会因为进气含尘量稍高就出现流道堵塞的问题，适配非道路移动机械的恶劣使用环境。

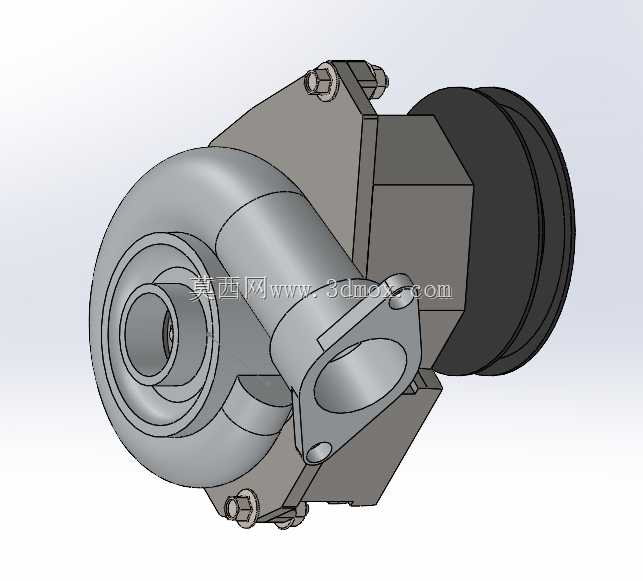

　　驱动端的皮带轮采用多楔带轮结构，匹配发动机前端轮系的常规槽型，不需要额外改动原有皮带布局，轮系侧的壳体集成了轴承座安装位，采用一对角接触球轴承背对背安装，既能承受叶轮高速旋转产生的径向载荷，也能抵消皮带张紧带来的轴向力，轴承位的密封采用双唇口骨架油封，防止润滑油泄漏进入压气机流道造成进气污染。中间连接壳体采用分体式螺栓紧固结构，压气机壳与中间壳体的连接采用卡箍加定位销的组合方式，方便后期拆解维护叶轮，不需要整体拆卸装置就能完成流道清理和叶轮间隙检查。

　　安装边界上，整套装置的固定脚位设置在中间壳体的下方，三个呈三角形分布的螺栓安装孔适配多数四缸、三缸小排量内燃机的缸体侧面预留安装位，安装孔位的中心距留有±5mm的调整余量，能抵消不同机型缸体铸造带来的尺寸公差，不需要额外制作转接支架就能完成固定。进气口的法兰采用标准平法兰结构，对接常规的橡胶进气软管即可，出气口的法兰角度设置为与水平方向呈45度向上，方便对接中冷器管路，不会与发动机原有的水管、油管产生干涉。设计过程中特意规避了废气涡轮的高温排气侧结构，整套装置所有部件都处于低温进气侧，不需要额外布置隔热罩，周边的橡胶管路、线束也不会因为高温出现老化加速的问题。

　　叶轮的设计参数匹配1.2-1.8L排量的内燃机需求，在发动机额定转速2800rpm时，能提供0.4bar左右的增压压力，将发动机的扭矩输出提升18%-22%，同时不会因为增压值过高给原机的活塞、连杆带来过大的载荷冲击，不需要对发动机内部构件做强化处理就能直接加装。皮带轮的传动比设置为1:2.8，也就是发动机曲轴每转一圈，增压器叶轮旋转2.8圈，保证在发动机1200rpm的低转速区间就能建立起正压，避免出现低转无力的问题，同时在发动机最高转速时叶轮线速度控制在380m/s以内，处于铝合金叶轮的安全线速度范围内，不会出现叶轮碎裂的失效风险。壳体的壁厚设置为4mm，采用铸铝材质，在保证结构强度的同时控制整体重量，整套装置净重控制在3.2kg以内，不会给发动机前端悬置带来额外的载荷负担。密封结构的设计上，压气机端设置了一道甩油环，配合骨架油封形成双重密封，即使轴承腔出现轻微的机油蒸汽渗漏，甩油环也能将机油甩回轴承腔，不会进入进气道。安装脚位的螺栓孔采用长圆孔设计，方便安装时调整皮带的张紧度，不需要额外设置张紧轮就能实现合适的皮带张紧力，减少了外围部件的数量，降低了故障点。
