工业控制用十字操纵摇杆结构设计

　　这类十字操纵摇杆在工程现场的使用场景非常集中，常见于移动工程机械的驾驶室操作面板、小型非标自动化设备的手动调试工位、教学实验台的运动控制模块，以及各类需要人工介入进行二维方向指令输入的电控柜面板上。和普通按钮只能输出通断信号不同，摇杆可以把操作人员手部的扳动方向、扳动幅度转化为对应的控制量，设备端据此完成行走转向、吊臂俯仰、平台横纵移动、云台角度调整等连续动作，在手动微调工况下比键盘、按钮组的操作效率高很多，操作人员单手扶杆就能完成两个自由度的指令输入，视线不用在多个按键之间来回切换。

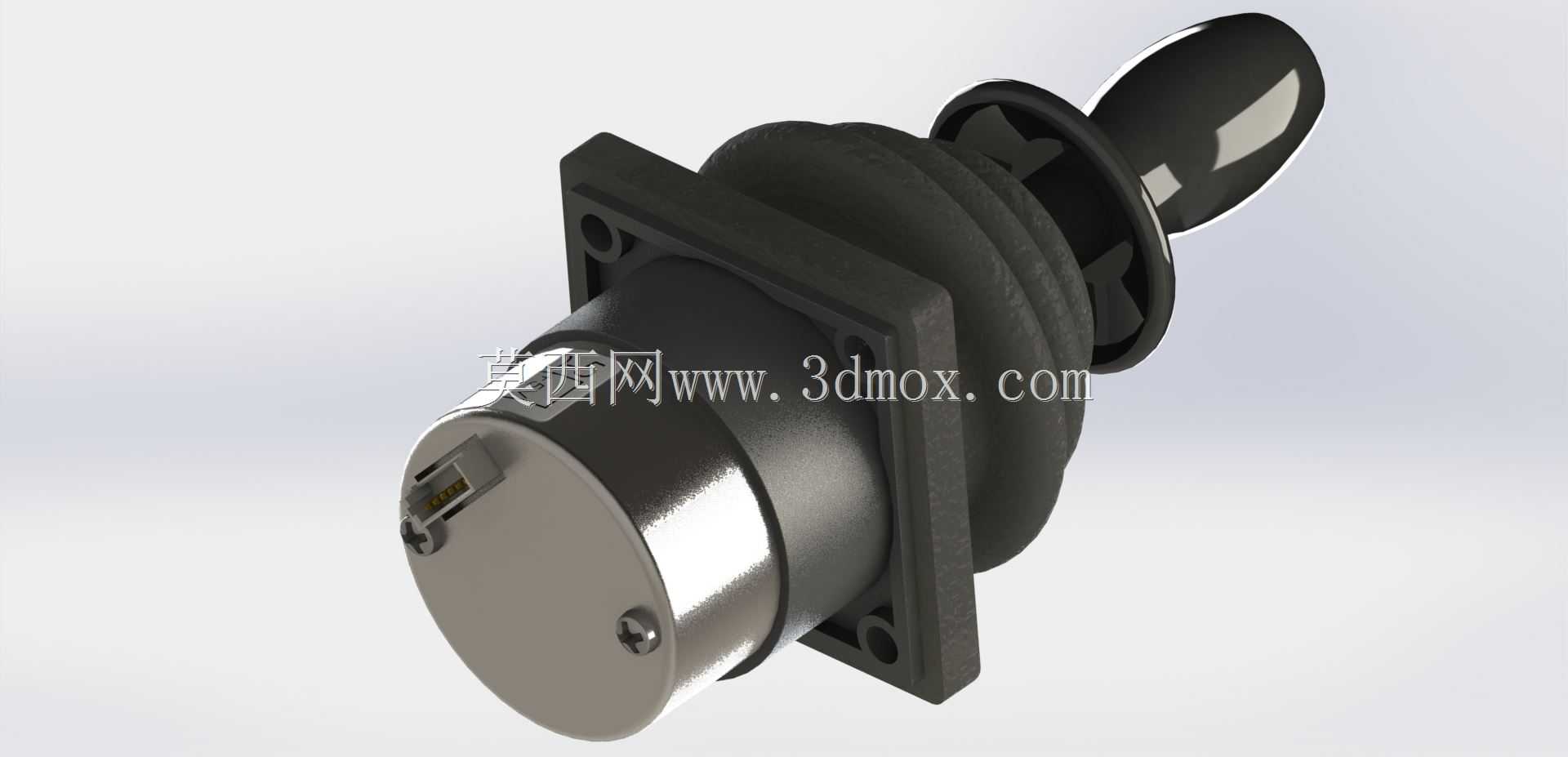

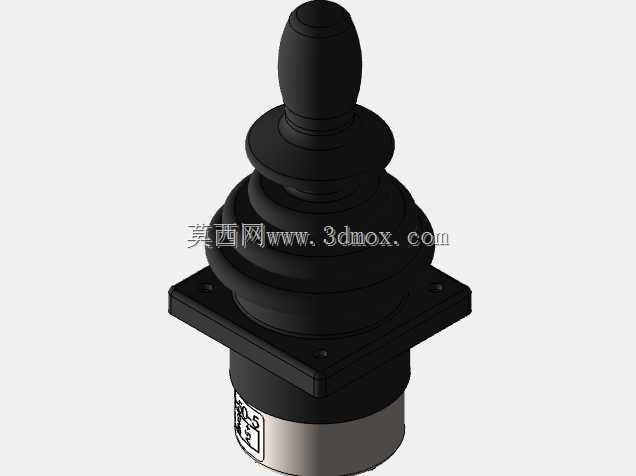

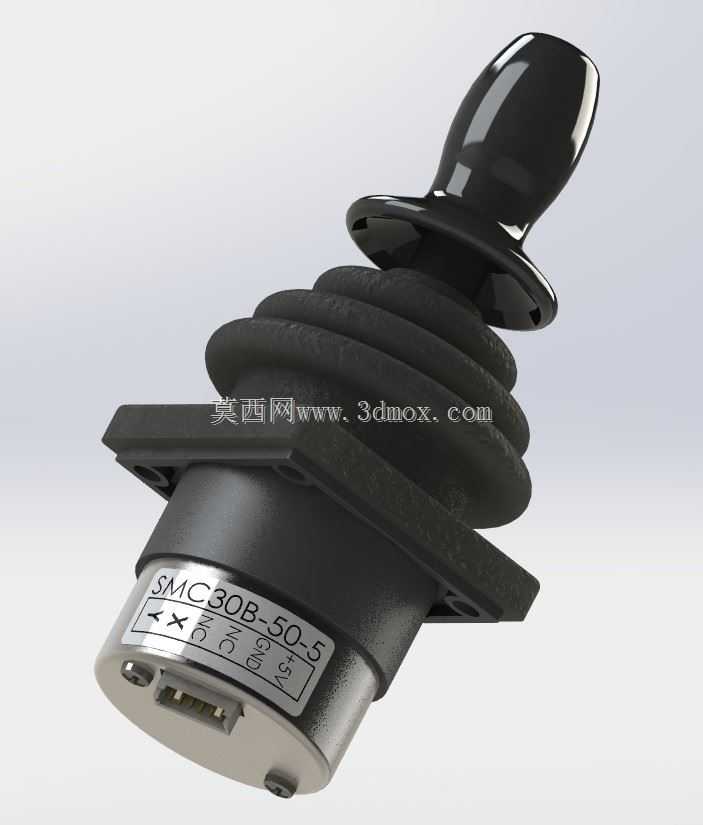

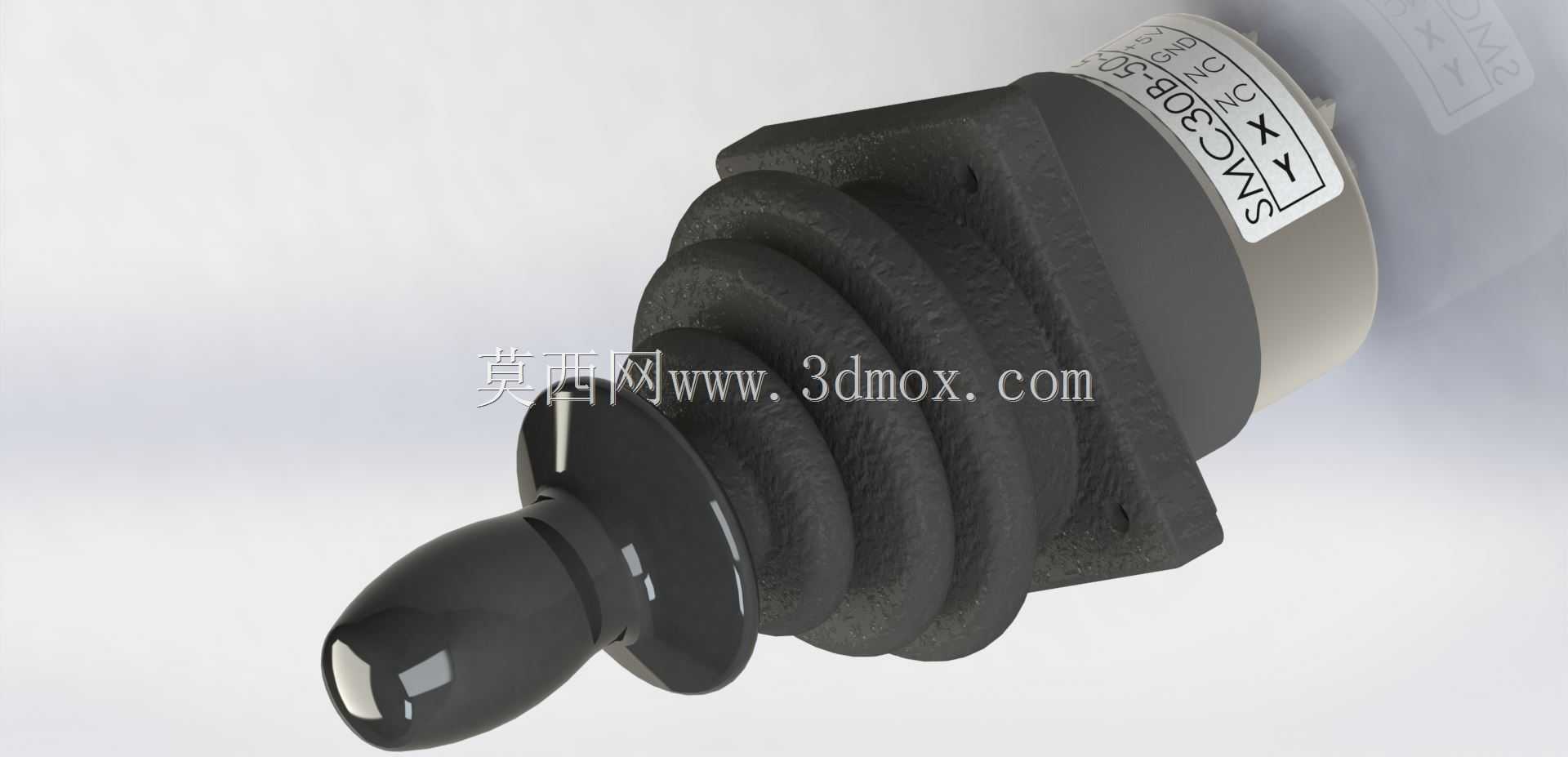

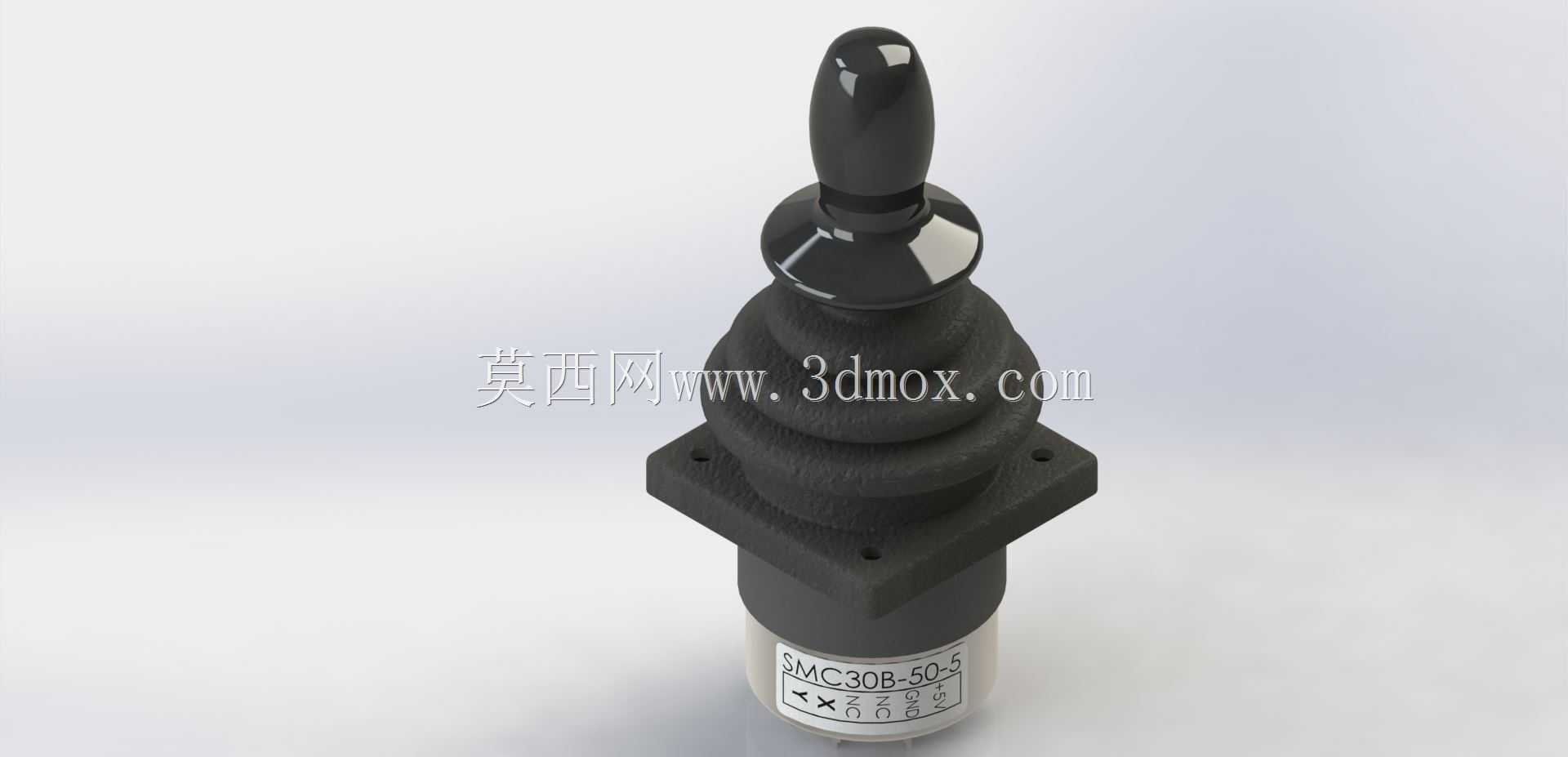

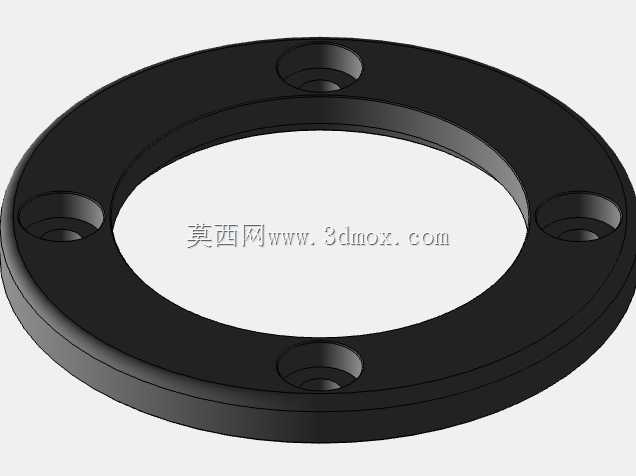

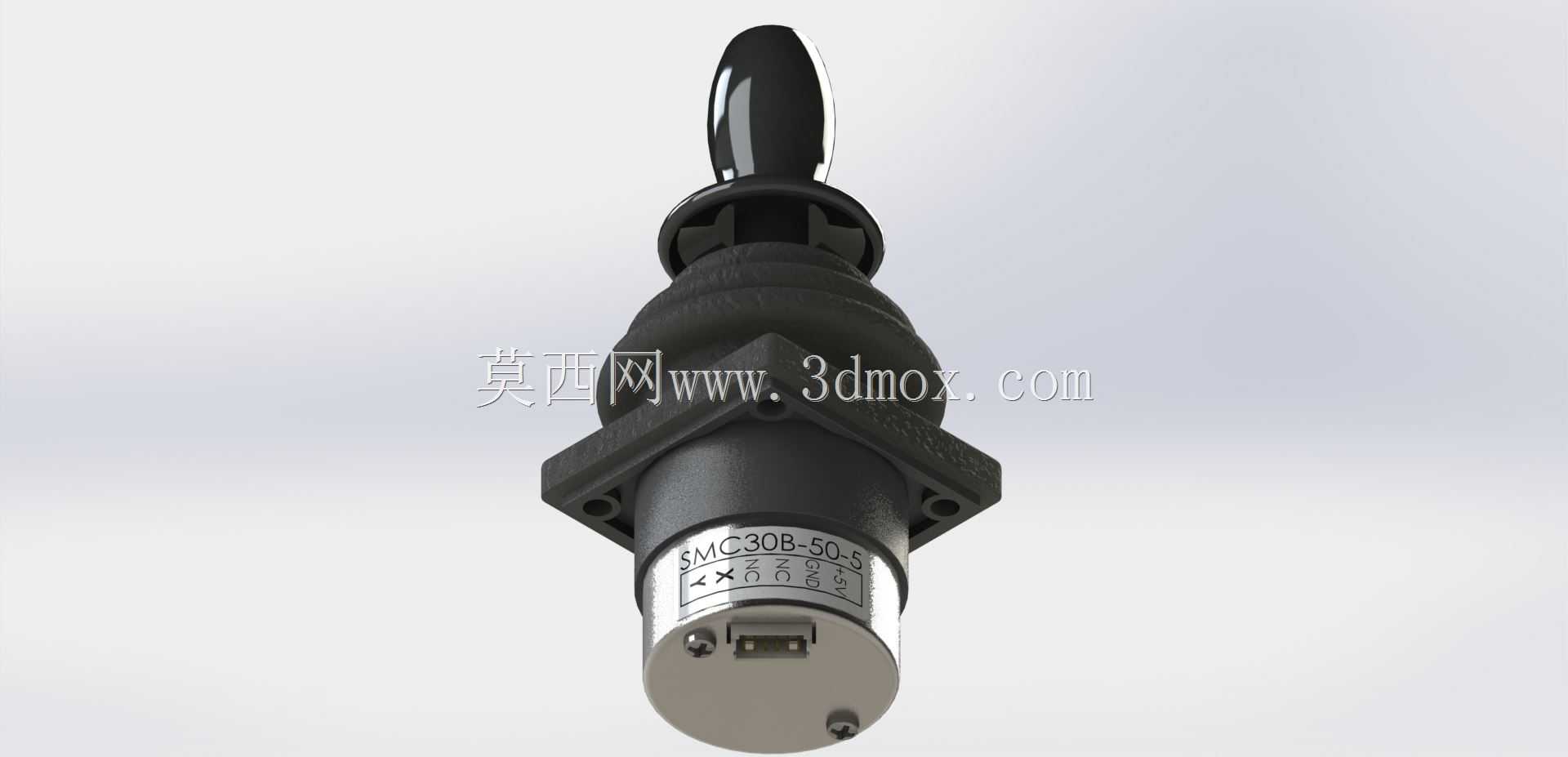

　　从结构外形来看，该摇杆采用方形法兰面板作为安装基准，法兰四周预留安装孔位，安装时直接从面板正面或者背面嵌入控制柜的开孔，用紧固件穿过法兰孔锁紧即可，面板和柜体之间可以加装密封胶垫，满足车间多尘、偶尔有溅水的使用环境要求。法兰上方是波纹状的橡胶防护套，这个护套是摇杆寿命的关键防护件，操作人员扳动手柄时，护套随杆体的摆动产生柔性形变，把内部的铰接转轴、复位弹簧、传感元件完全封闭在护套内部，阻挡粉尘、油污、切削液雾气进入杆体内部，避免转轴卡滞、触点接触不良。护套顶端延伸出圆滑的握持手柄，手柄外形贴合手掌虎口的握持弧度，表面做亮面处理，长时间握持调试时不会硌手，扳动过程中施力方向顺手。

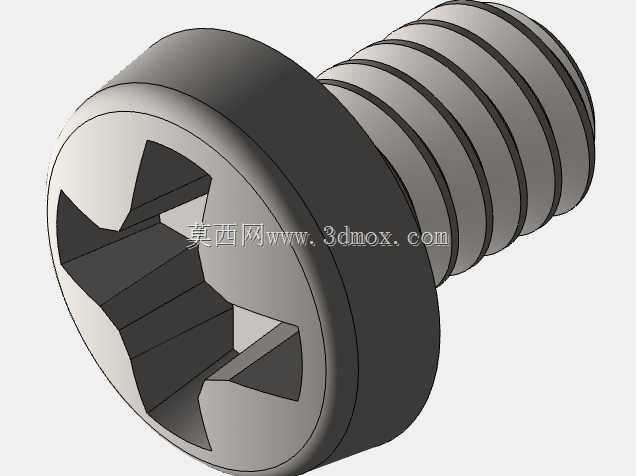

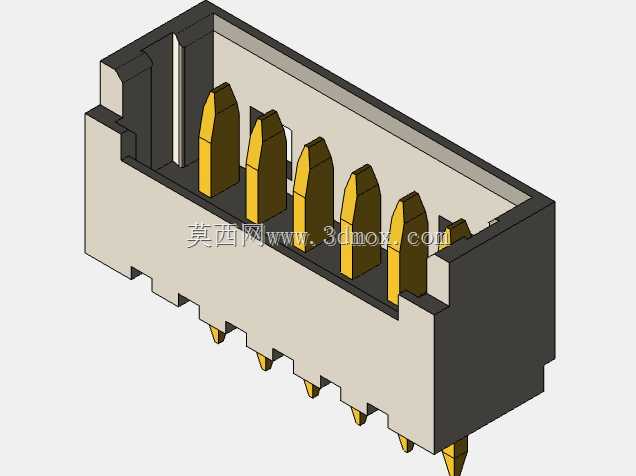

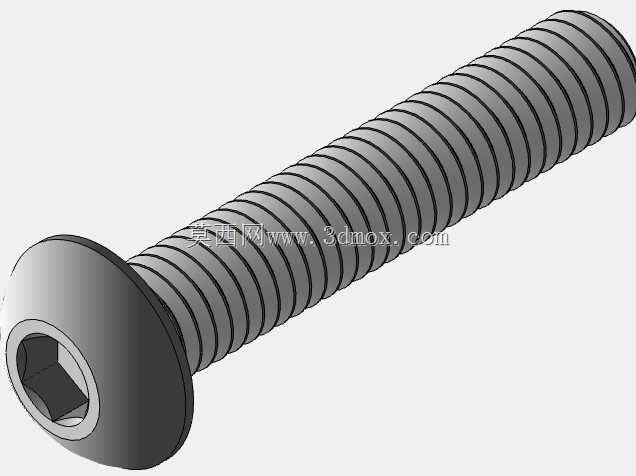

　　法兰下方是摇杆的主体基座，基座内部容纳摇杆的核心传动与检测结构。常规同类型摇杆的内部设计，会在基座中心设置万向铰接支点，杆体绕支点可以沿前后、左右两个正交方向摆动，每个摆动方向独立配置复位弹簧与检测元件：弹簧的作用是在操作人员松开手柄后，把杆体自动推回中位，避免设备在无人操作时仍残留偏移指令；检测元件根据产品定位不同，可以选用电位器、霍尔元件或者接触式开关组，分别输出模拟量幅度信号或者多档位方向信号。基座尾端的端盖用小紧固件锁紧，拆开后端盖可以调整弹簧预紧力、检修内部传感元件，端盖侧面预留走线出口，内部信号线从该出口引出，接入设备的控制回路。

　　建模过程中首先要锁定的是安装边界：方形法兰的外轮廓尺寸、法兰上四个安装孔的孔距与孔径、法兰下方基座的外径与嵌入面板后的纵深长度，这些尺寸直接决定控制柜面板的开孔大小、面板后方需要预留的安装空间，若纵深尺寸估算不足，安装时基座会和柜内的线槽、其他元件发生干涉。其次要还原橡胶护套的波纹形态，每一段波纹的弯折半径、壁厚都要和实际零件的形变能力匹配，不能把护套建成刚性实体，否则在做杆体摆动运动仿真时会出现护套和杆体、法兰的干涉误判。手柄部分的曲面要做连续顺滑过渡，握持段的粗细要符合成年人手掌握持的常规尺寸，过细会导致操作时发力不稳，过粗则长时间握持容易疲劳。

　　设计时还要考虑操作手感的调校：杆体的扳动角度通常控制在小角度范围内，角度过大会导致操作人员手腕偏转幅度过大，长时间操作容易劳损；复位弹簧的弹力要适中，弹力过轻杆体容易受设备振动偏移中位，弹力过重则扳动费力。中位定位结构要清晰，杆体回到中心位置时要有明确的到位感，让操作人员不用目视手柄就能感知摇杆已经回到零位。这类摇杆作为人机交互的核心操控部件，所有结构细节都要围绕操作可靠性、防护性、安装兼容性展开，模型还原时既要保证外观和实物一致，也要把内部安装配合的逻辑表达清楚，方便后续做面板布局设计与操控系统选型参考。
