气动顶升执行缸体结构三维设计

　　该气动顶升执行缸体的结构设计围绕轻载工位的直线往复顶升需求展开，在自动化产线、小型工装夹具、工位挡停、轻量工件抬升场景中适配性较强。不同于液压顶升元件依赖高压油源、存在渗漏风险的特性，这类气动执行件以压缩空气作为动力介质，响应速度快，动作洁净，在电子装配、轻工包装、木制品加工、工位辅机这类对油污容忍度低的车间环境中使用更为普遍。

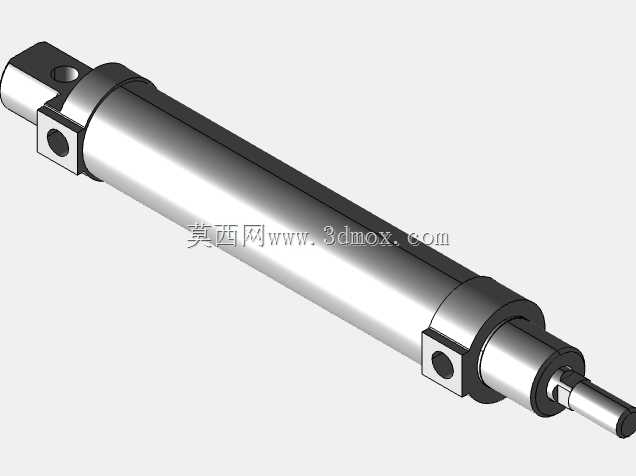

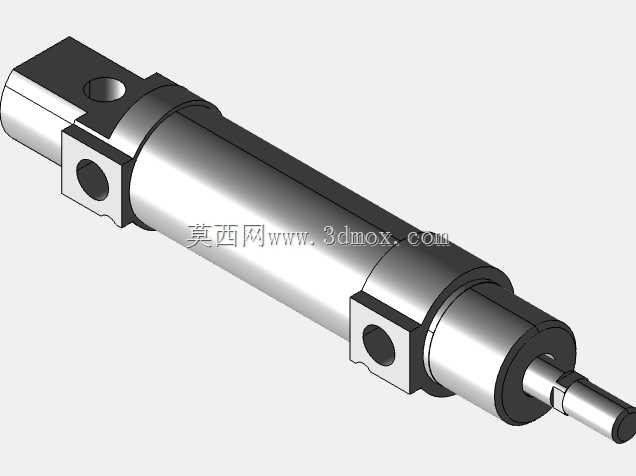

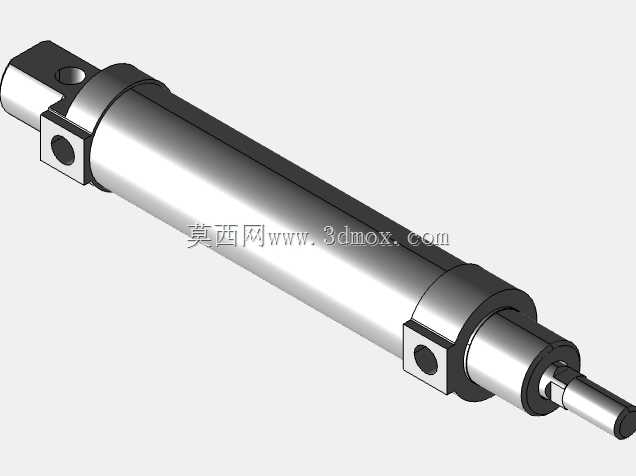

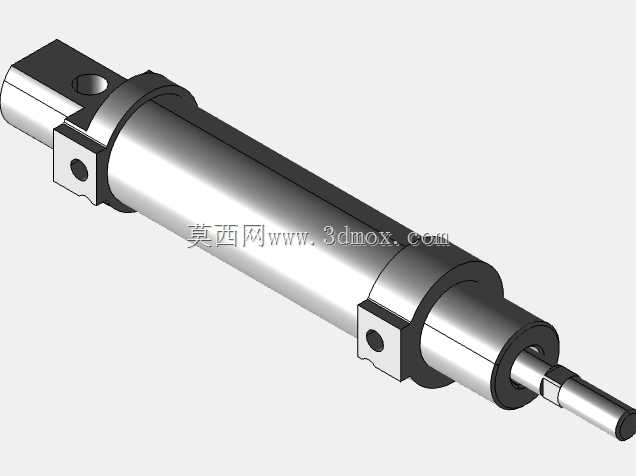

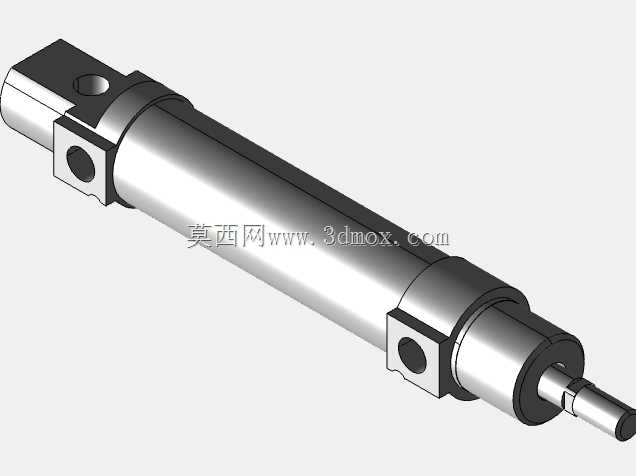

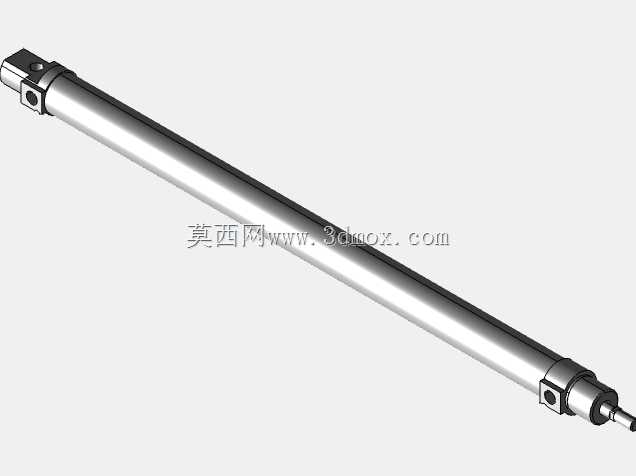

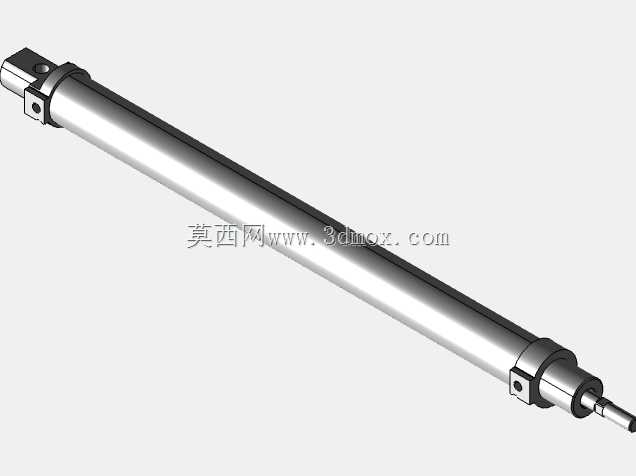

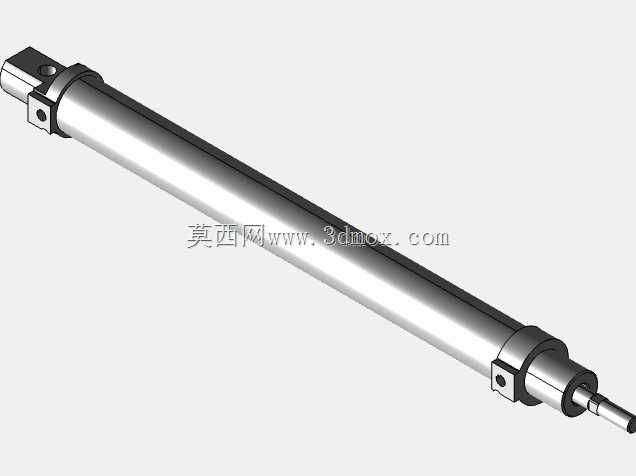

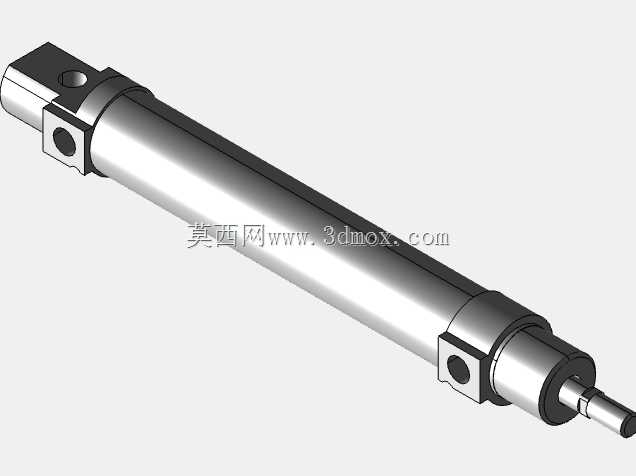

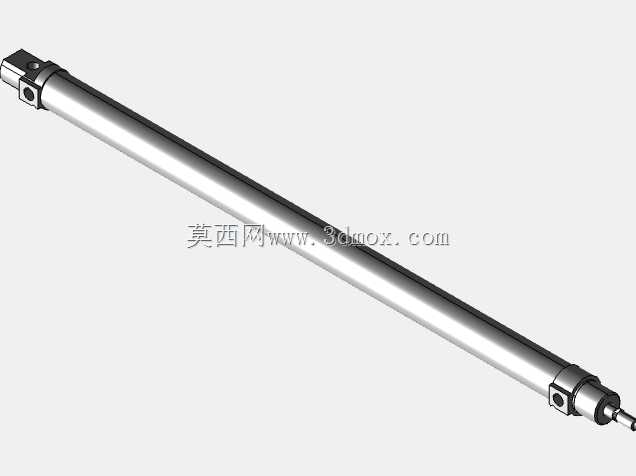

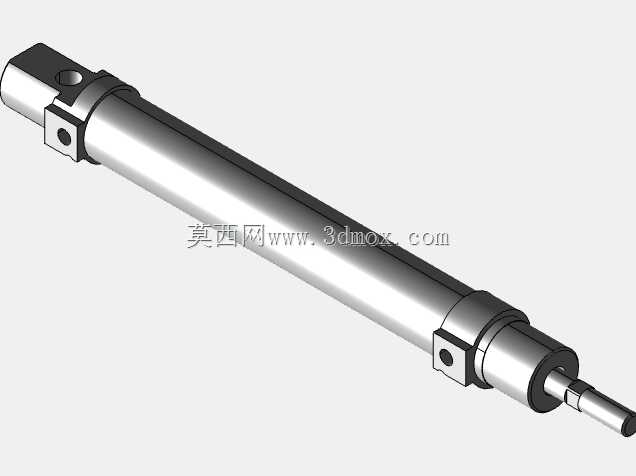

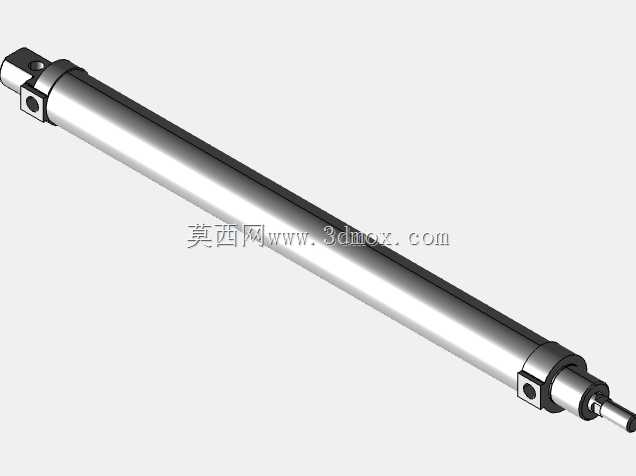

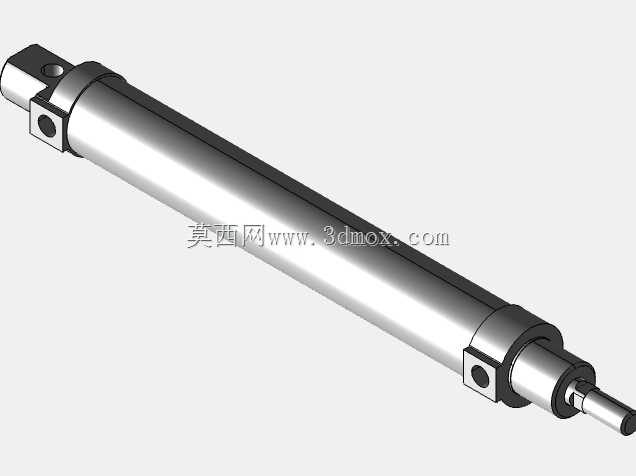

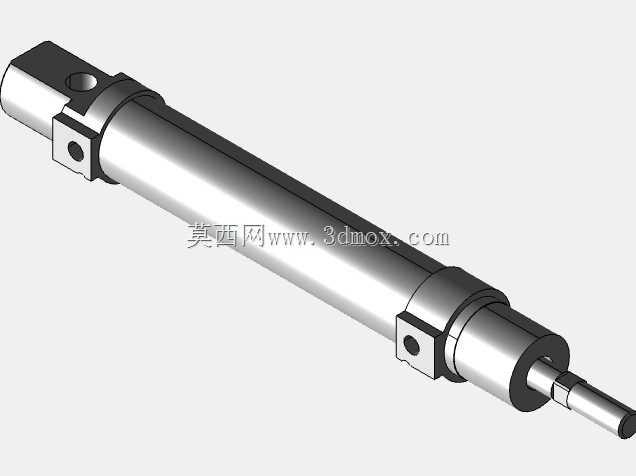

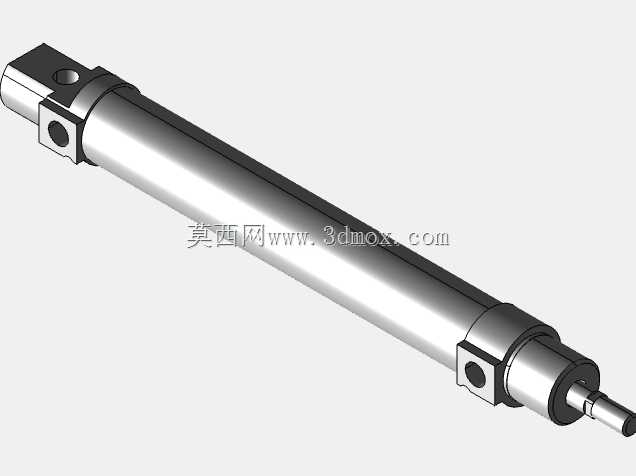

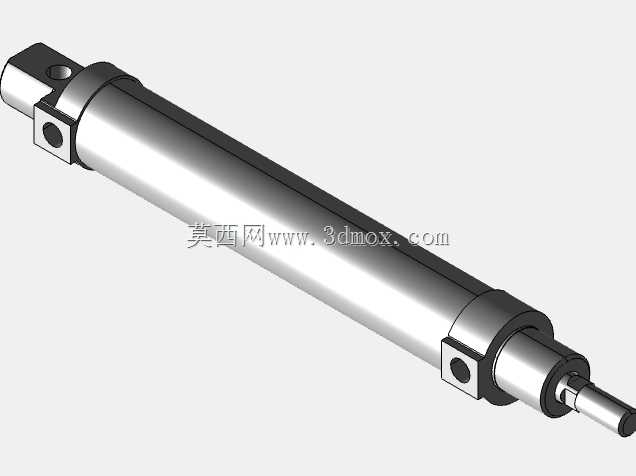

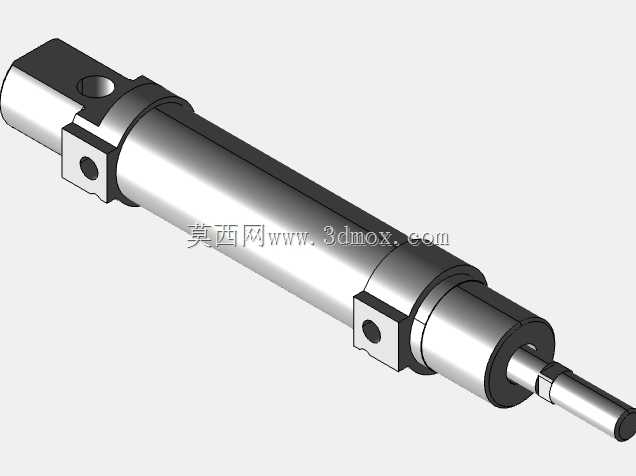

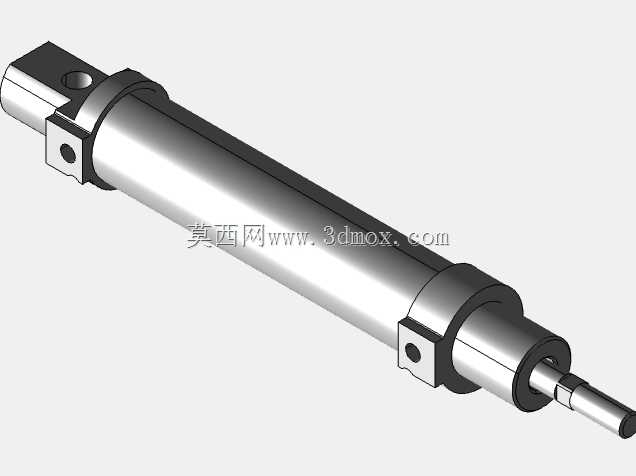

　　从实际工位布局角度看，缸体采用细长圆柱式主体结构，轴向占用空间集中，径向轮廓紧凑，可直接嵌入工装立板、设备机架侧板或者工位支撑架之间，不需要额外预留过大的侧向安装空间。缸体两端配置带安装孔的铰接固定座，既可以通过螺栓完成刚性固定，也可配合销轴实现小角度摆动补偿，抵消工位动作过程中工件偏移带来的侧向附加载荷，避免活塞杆承受径向弯矩导致密封件偏磨。活塞杆伸出端做了阶梯轴段设计，可直接连接顶升托块、压头、挡停块或者浮动接头，末端轴段的直径公差按过渡配合区间预留，现场装配时不需要二次加工即可完成末端执行件的预装固定。

　　设计过程中首先对受力边界做了梳理：轻载顶升工况下，气压输入通常在0.4~0.6MPa区间，缸径选定后输出推力即可覆盖几十公斤级的顶升负载，完全满足小型工件抬升、夹具压紧、工位挡停的出力要求。缸筒内壁采用光滑圆柱面设计，活塞在缸筒内部做直线往复运动，两端设置缓冲限位结构，避免活塞运动到行程端点时发生刚性撞击，降低动作噪音的同时延长密封件使用寿命。活塞杆表面做高光洁度处理，减少与前端导向套之间的摩擦阻力，同时避免表面划痕划伤防尘圈，防止车间内的粉尘、切削碎屑进入缸体内部磨损密封。

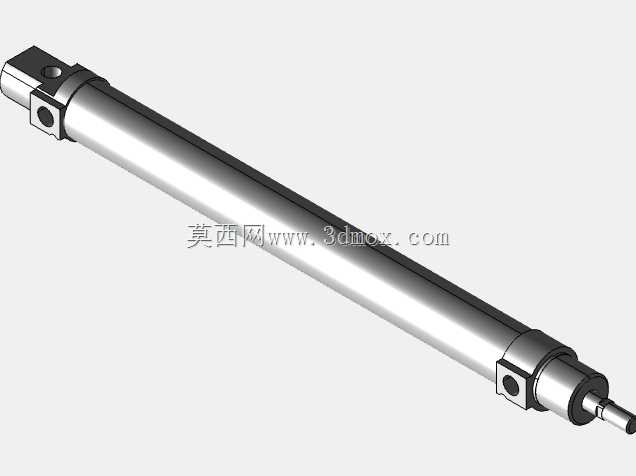

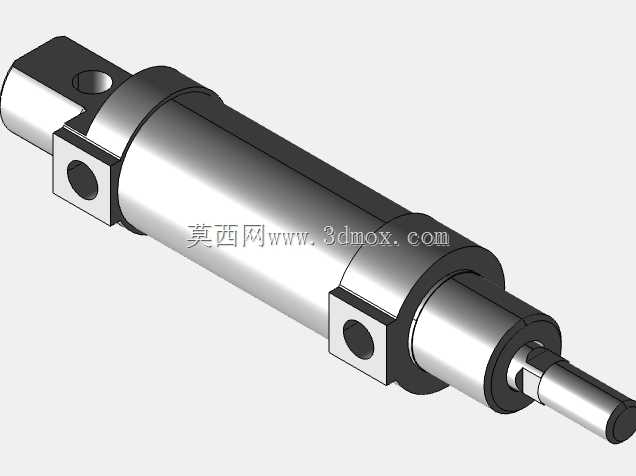

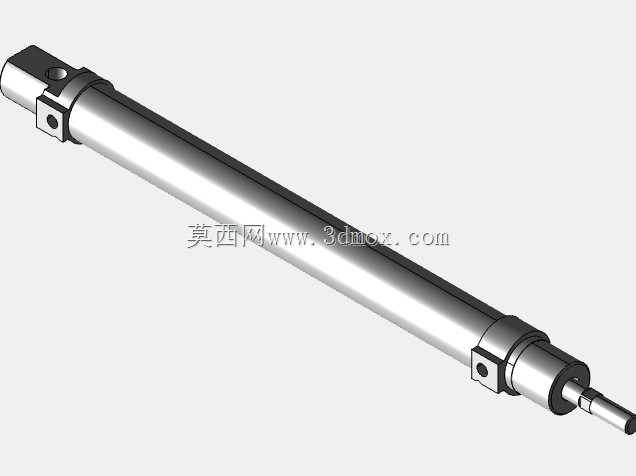

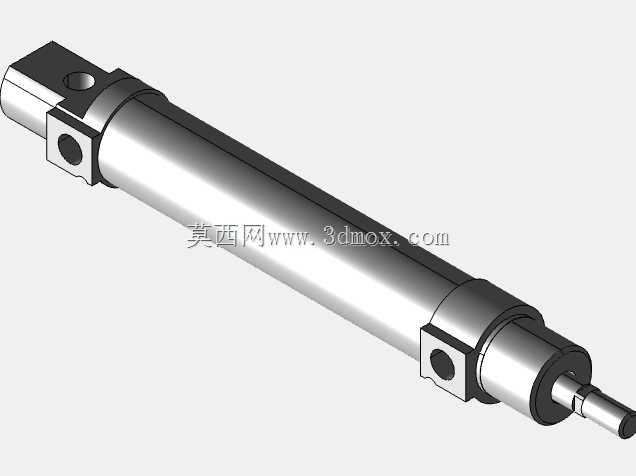

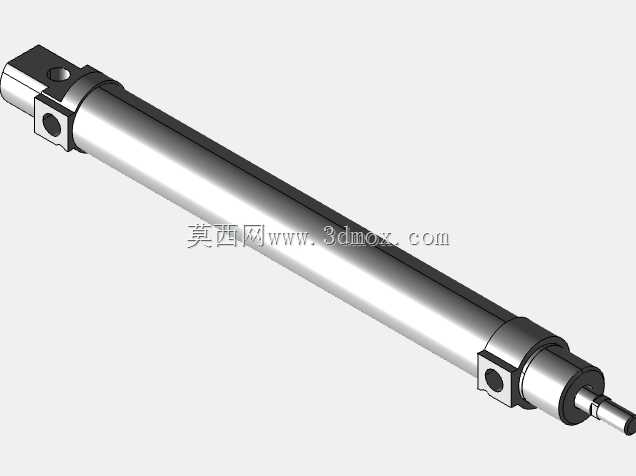

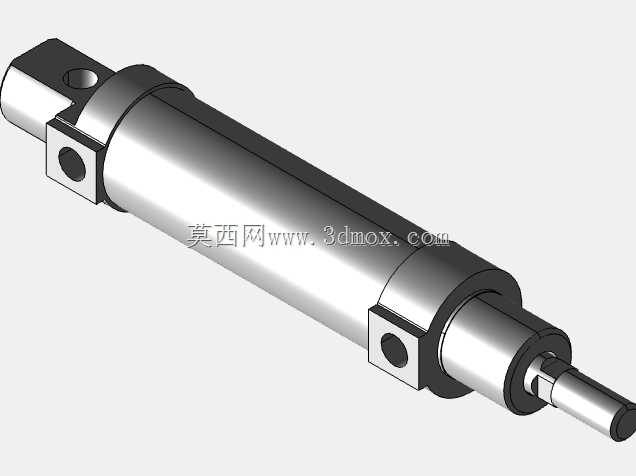

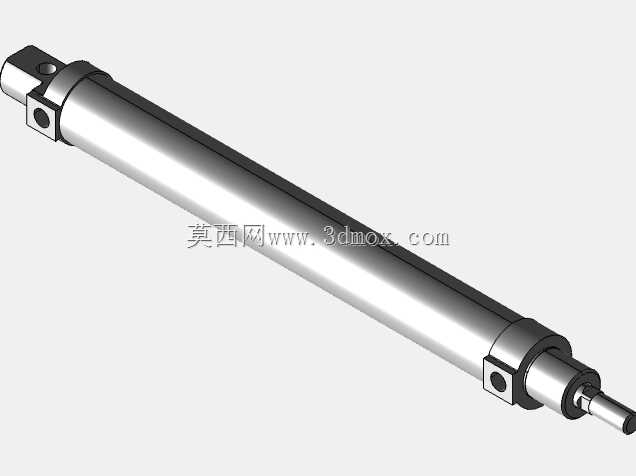

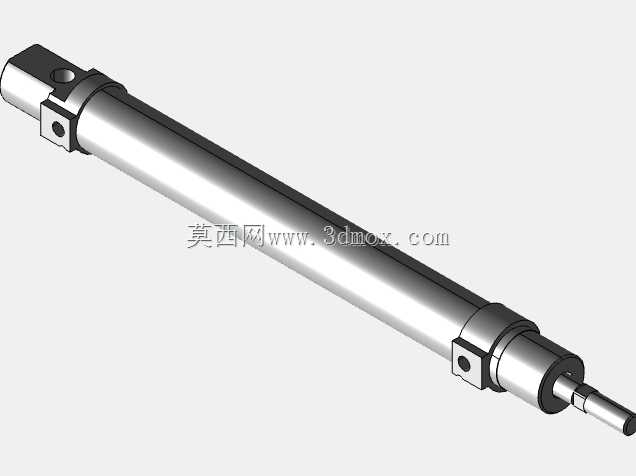

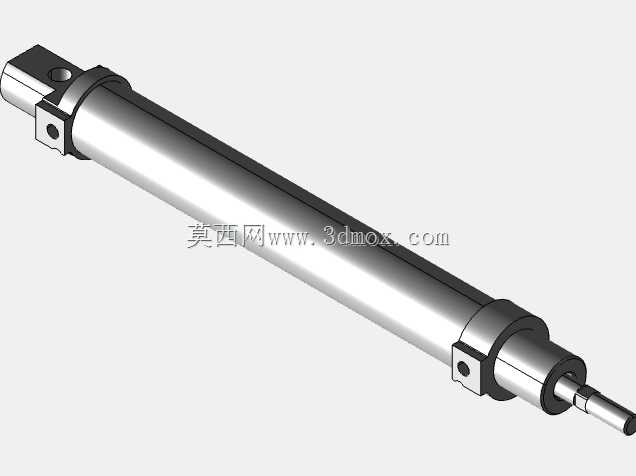

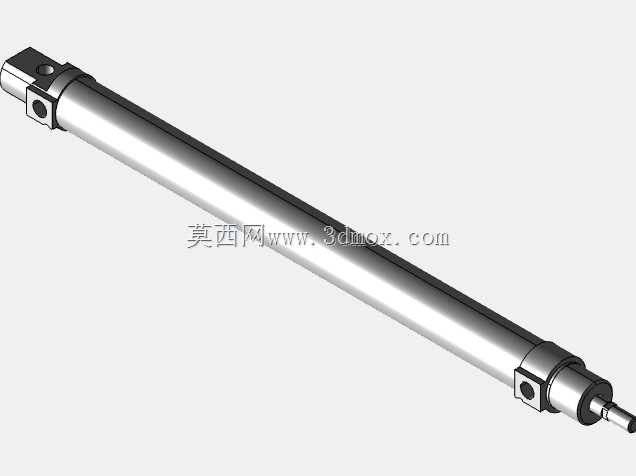

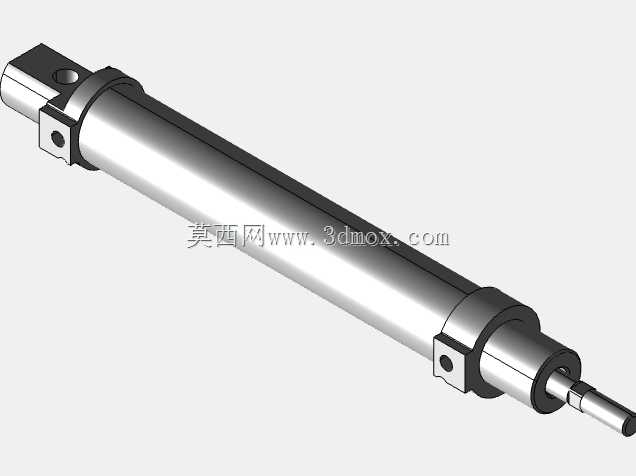

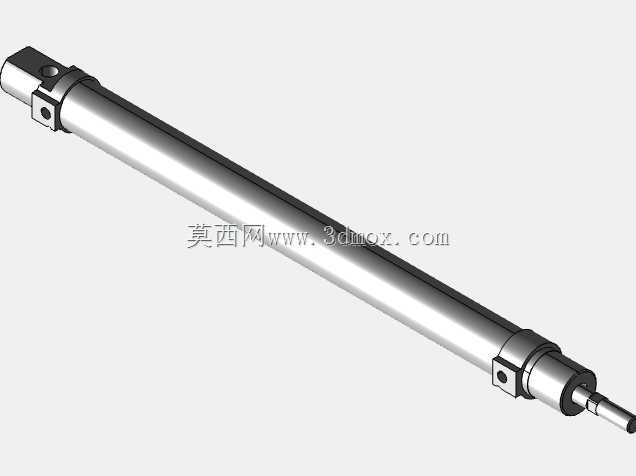

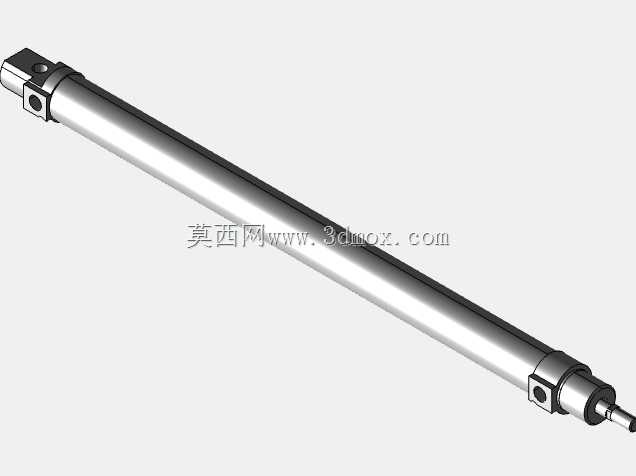

　　安装边界方面，整缸轴向总长度随行程参数匹配，本次覆盖的PSN系列缸径规格包含12、16、20、25mm四个档位，不同缸径对应不同的理论输出力，选型时可根据工位实际负载、动作行程、安装空间三个维度交叉匹配：小缸径规格适配空间局促、负载极小的检测工位挡停场景，大缸径规格适配需要更大压紧力的工装夹具场景。两端安装座的孔位中心距、安装孔孔径都按通用气动元件安装尺寸规范设定，可直接替换同规格标准气缸，不需要对原有工位机架做改造。

　　结构细节上，缸体两端的端盖与缸筒采用同轴定位装配，保证活塞杆运动轴线与缸筒内孔轴线的同轴度，避免运动卡滞。侧面的安装支座集成在端盖位置，受力传递路径直接从活塞杆负载传导至端盖，再通过安装座传递到机架，缸筒本身仅承受气压内应力，不额外承受安装弯矩，长期运行下缸筒变形量极小。气路接口可布置在端盖对应位置，接入车间压缩空气管路后，通过电磁阀控制进气方向，即可实现活塞杆的伸出与缩回动作，回路结构简单，故障点少，维护时仅需要定期检查防尘圈状态、排放气源三联件内的积水，即可保证长期稳定运行。

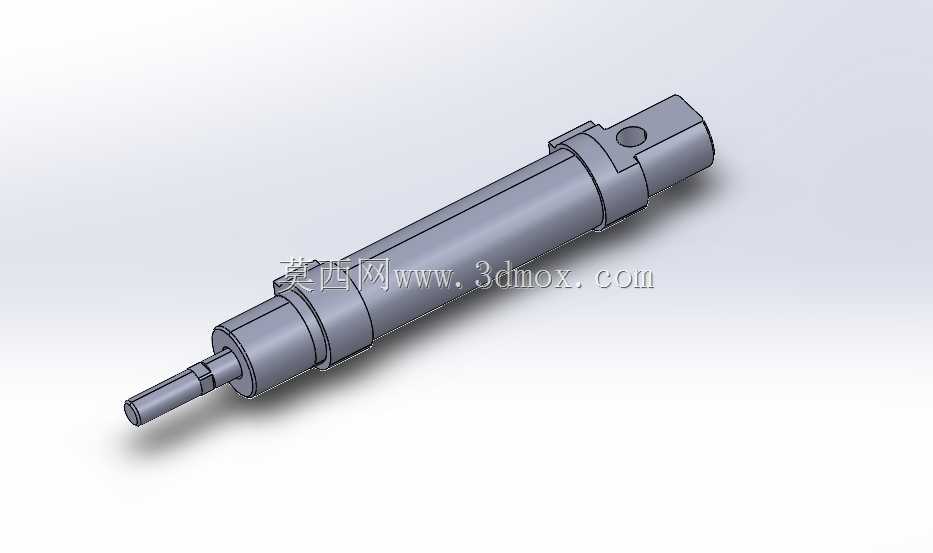

　　在三维建模过程中，所有装配关系都按实际装配逻辑搭建：活塞与活塞杆同轴锁紧，密封槽位置预留标准密封件的安装空间，安装座的螺栓孔按通孔规格绘制，现场装配时螺栓可直接穿过孔位与机架螺纹孔锁紧。模型完整还原了外部所有安装特征、轴段台阶、固定孔位，结构工程师在做工位布局时可直接将其调入装配体，校核轴向行程是否与周边工装发生干涉，侧向安装空间是否满足扳手操作距离，活塞杆伸出后末端托块的动作位置是否与工件顶升点位对齐，不需要额外反向测绘元件尺寸，大幅缩短工装设计阶段的元件选型与布局校核周期。这类气动顶升元件在多工位回转台、小型组装线、工件定位夹具中的应用十分广泛，结构简单可靠，采购替换成本低，是轻工自动化设备中最为常用的直线执行元件之一。
