星型多缸气动马达结构三维设计

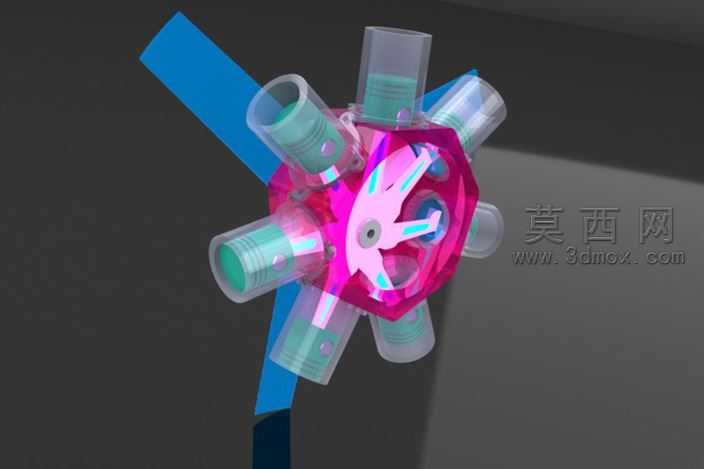

本作品为星型布局的气动马达三维设计方案，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先搭建核心的中心转子基体，围绕中心轴线以等角度圆周阵列的方式布置六个气缸单元，保证各缸的配气相位与动力输出时序精准匹配。建模过程中对每个零件的配合公差做了模拟校验，气缸筒与活塞的滑动配合、中心配流盘与转子的旋转密封配合、输出轴与端盖的轴承支撑配合均添加了合理的间隙约束，避免装配干涉问题。渲染阶段采用KeyShot完成材质与光影调试，中心壳体部分赋予半透明玫红色亚克力材质，既可以直观展示内部的配气流道与曲柄连杆传动结构，又能呈现通透的视觉质感；气缸筒采用高透PC材质搭配金属质感的活塞环，输出轴与传动曲柄赋予抛光不锈钢材质，叶片结构采用哑光蓝色工程塑料材质，通过环境HDR光的漫反射与折射效果，清晰区分不同功能部件的材质属性，同时突出内部结构的运动逻辑。结构设计上参考了星型发动机的布局思路，将六个气缸沿圆周径向布置，压缩整体轴向尺寸的同时提升动力输出的平顺性，中心配流机构随转子同步旋转，依次为各气缸分配压缩空气，推动活塞做往复运动，通过曲柄滑块结构将直线运动转化为中心轴的旋转运动，末端连接的叶片结构可直观展示动力输出的旋转效果。设计过程中重点优化了各缸的进气时序角度，通过调整配流盘的气道开口位置，保证相邻气缸的动力输出衔接顺畅，降低扭矩波动；同时对气缸的安装定位结构做了加强设计，每个气缸与中心壳体的连接位置添加了定位凸台与紧固孔位，保证高压气动工况下的结构强度，整体模型完整还原了星型气动马达的工作原理与装配关系，可用于原理演示、教学展示以及后续的工程化优化参考。
