多行程规格气动执行器结构设计

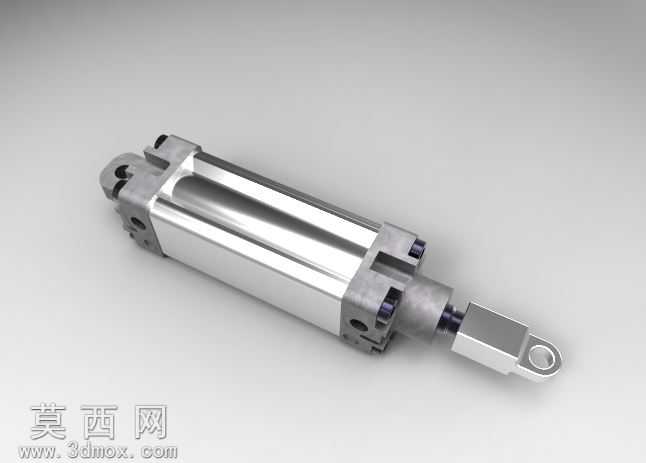

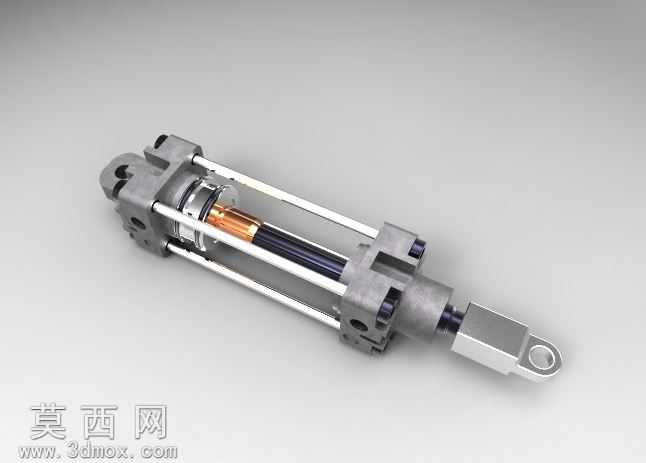

本款气动执行器采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件装配公差的合理性，对缸筒、端盖、活塞杆、连接耳环等核心零件进行独立建模后完成总装配校验，避免出现干涉错位问题。渲染阶段采用金属材质分层赋值方案，缸筒外壁赋予磨砂铝合金材质，调整粗糙度参数模拟工业铝型材的哑光金属质感，活塞杆部分采用抛光镀铬材质参数，提高高光反射强度凸显加工精度，端盖及连接结构采用铸铁哑光材质，通过明暗对比区分不同部件的材质属性，渲染输出时添加柔和环境光，弱化硬阴影提升模型整体的工业质感。结构设计上覆盖三种常用行程规格，分别对应315毫米缸体配415毫米行程、415毫米缸体配615毫米行程、515毫米缸体配815毫米行程，统一采用尾部铰接、前端耳环连接的安装形式，适配不同摆角需求的安装场景，缸体内部预留密封件安装槽位，端盖处设计缓冲结构安装位，可根据使用需求加装气缓冲组件降低行程末端的冲击噪音。设计思路围绕模块化通用化展开，三种规格的执行器采用相同的密封件规格、连接耳轴尺寸，仅调整缸筒长度与活塞杆长度参数，既降低了零配件的储备成本，也方便后期维护更换部件，建模过程中对所有配合面进行公差校验，保证活塞杆与导向套、活塞与缸筒的配合间隙符合气动元件的行业标准，避免出现漏气、卡滞等问题。模型同时保留了外观细节特征，包括端盖的固定螺栓孔、油嘴安装位、活塞杆端部的连接销孔，所有细节均按照实际工业产品的加工要求进行还原，可直接用于产品方案展示、安装模拟演示、非标设备选型参考等场景，相较于完整的整机模型，该部分模型提取了执行器的核心通用结构，省去了复杂的内部气道细节，在保证结构准确性的前提下降低了模型复杂度，能够适配多数三维设计软件的装配调用需求，大幅节省设计人员的重复建模时间，提升非标自动化设备的设计效率。
