四连杆运动仿真机构三维设计作品

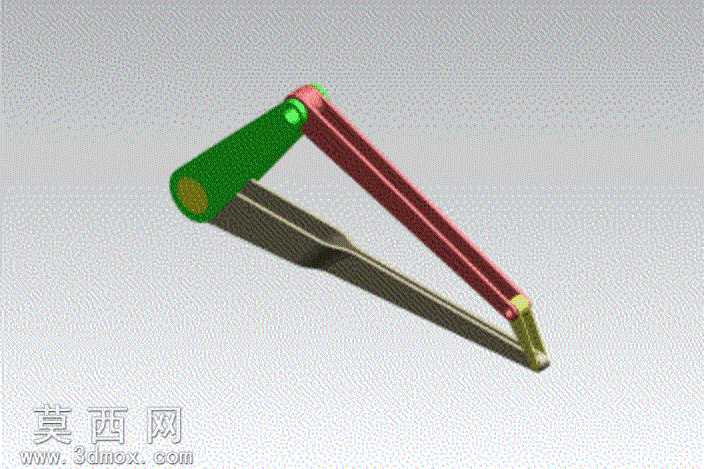

本作品为经典平面四连杆传动机构的三维数字化设计成果，建模阶段严格遵循平面低副机构的运动学设计规范，以四个刚性构件通过转动副依次首尾铰接为核心结构逻辑，精准还原了四连杆机构的基础构型特征。建模过程中对每一处铰接位置的同轴度做了参数化约束，将固定机架、主动连架杆、从动连架杆、中间连杆四个核心构件的尺寸比例按照常规传动场景的常用参数设置，确保构件间不存在运动干涉，可完整实现预设的往复摆动传动动作。材质渲染阶段针对不同构件的功能属性做了差异化的材质分配：固定机架部分采用哑光深灰金属材质，模拟铸铁机架的厚重质感与稳定的视觉特征；两根连架杆分别采用高饱和度的绿色与红色哑光硬质材质，清晰区分主动件与从动件的边界，便于运动过程中直观观察不同构件的运动轨迹；中间连杆采用深灰金属质感材质，与机架形成视觉层次区分，同时所有铰接转动副位置都做了高亮的金属色处理，突出运动副的位置与转动连接特征。设计过程中重点考量了机构的运动学合理性，通过参数化调整各杆的长度比例，验证了机构存在确定运动的杆长条件，确保主动件做定轴摆动时，从动件可按照预期轨迹输出往复摆动动作，完整复现四连杆机构将连续转动或往复摆动转换为特定规律平面运动的核心功能。该机构作为机械传动领域最基础的经典机构构型，是各类复杂连杆机构设计的基础原型，可广泛应用于发动机配气机构、工程机械工作装置、自动化设备执行端等多种传动场景，建模过程中保留了构件的参数化修改接口，可根据不同的应用场景调整各杆长度、铰接位置等参数，快速衍生出满足不同行程、不同传动比需求的定制化四连杆机构方案，为后续的工程应用、运动仿真验证、结构优化提供了精准的三维数字化基础模型。
