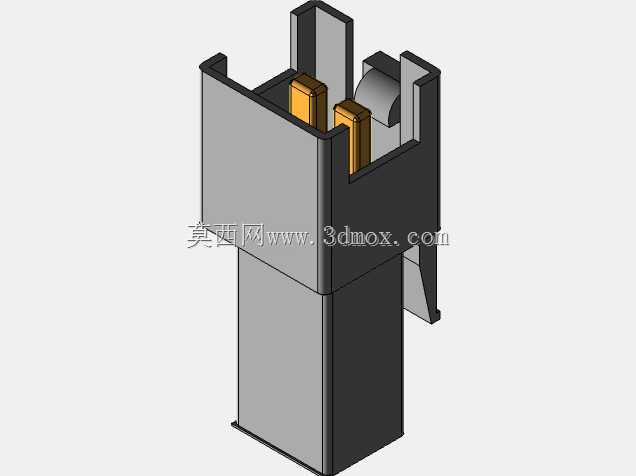

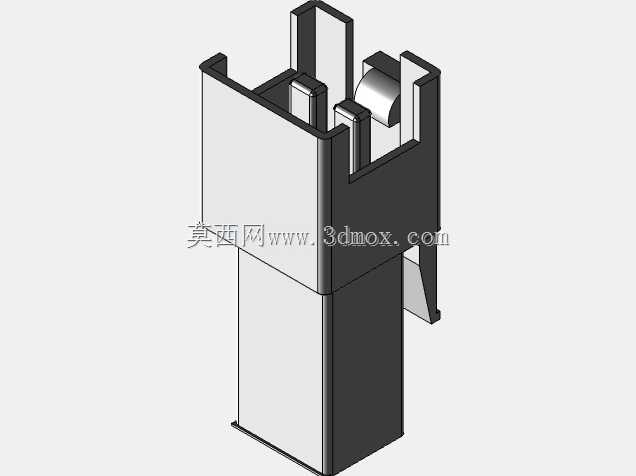

2针迷你直流电源连接器带电缆结构

　　这套2针迷你直流电源连接器结构，围绕小功率直流取电场景做了完整的插头、插座与出线形态表达，适合在空间紧凑、拆装频繁且需要明确防误插方向的设备内部使用。模型把公母配合关系、端子承载位置、外壳包裹范围以及电缆引出方向都表现出来，结构上没有追求复杂外观，而是把现场装配最关心的插接边界、锁止位置和接线空间放在首位。

　　从实际用途看，这类两触点连接器主要承担直流正负极的快速接通与断开，常见于汽车附加电器、摩托车改装线路、LED灯带供电、小型控制盒、检测台架和低压设备线束中。相比直接焊接或螺钉压接，插头插座组合能够让模块在维护、更换或运输时快速分离，减少反复拆线带来的端子松动。两针布局天然对应正负极，配合外壳的不对称外形，可以降低反插风险；对于12V一类低压直流回路，这种设计在维修便利性和成本之间比较平衡。

　　外形尺寸方面，连接状态下长度约23mm、宽度约11mm、厚度约10mm，属于小型线束接插件。这个尺寸决定了它更适合布置在仪表台后方、灯具壳体内部、设备侧板附近或线束分支处，而不是大电流主回路。建模时需要特别注意插接方向上的有效行程：插头进入插座后，金属端子先接触，外壳导向壁随后承担扶正作用，最后锁止结构限制意外脱开。若在整机布局中只按静态外形预留空间，容易忽略手指插拔、线束弯曲半径和维护工具接近所需的余量。

　　结构设计上，外壳采用近似矩形的包覆形式，两侧立壁形成导向通道，能够在公母件接近时纠正轻微偏移。内部两个金属接触件平行布置，间距与SM2.54-2P的小型连接器特征相匹配，端子周围保留绝缘隔挡，避免正负极裸露部分靠得过近。插头和插座并非依靠摩擦力 alone 保持位置，而是设置了专门的锁止部位；插接到位后，锁扣提供轴向防脱能力，受到车辆振动、设备移动或电缆牵拉时，连接状态比单纯紧配更可靠。

　　电缆部分按约300mm长度进行表达，出线方向与连接器本体形成连续的线束路径。工程布置时，电缆不能被强行折成死角，靠近连接器尾部的位置应保留平缓弯曲段，否则长期振动会让芯线在压接或焊接根部产生疲劳断裂。若设备存在摆动、拉扯或温差变化，建议在出线端增加扎带固定点或线卡，让外力由线束固定位承担，而不是直接传递到触点。模型中电缆的存在也提示选型者不能只看接插件本体，还要把导线外径、绝缘层颜色、压接端子长度和尾部防护一起纳入装配校核。

　　从三维建模角度看，公母件应分开建立装配关系，再按插接到位状态进行配合检查。外壳侧壁、顶部开口和端子槽之间要体现合理壁厚，过薄会影响注塑成型和插拔强度，过厚则会增加外形尺寸并可能形成缩痕。金属端子需要保留与塑料壳体的定位台阶，防止端子在插接力作用后退；插座侧则应考虑接触件的弹性夹持区域，使插头端子进入后有稳定接触压力。锁扣位置不宜做得过脆，悬臂长度、扣合斜角和脱开行程都需要在外观模型中保留可修改空间。

　　安装边界上，这类连接器通常不承担设备主体固定功能，而是通过线束、端子或小型安装位依附在设备内部。若用于LED灯带，插座可与灯带或控制模块输出端连接，插头侧接入电源电缆；若用于汽车和摩托车，应远离高温表面、锐边和积水区域，并确保插接方向不会被周边零件顶住。维护人员在盲操作或视线受遮挡的情况下，矩形外壳和锁扣反馈能帮助判断是否插到位。总体而言，该结构重点不在大型机构运动，而在小尺寸绝缘防护、端子定位、防脱锁止和电缆出线可靠性，这些细节直接决定低压直流供电连接在长期振动环境中的稳定性。
