在重载传动系统的布局校核中,轴端与轮毂之间的扭矩传递往往是最先暴露边界问题的环节。平键单键连接在交变载荷下容易出现键侧压溃、应力集中集中在键槽根部的问题,而多齿均布的渐开线花键结构,能够把圆周方向的载荷分散到每一个齿的接触面上,齿根处的应力过渡也更为平缓,非常适合中低速大扭矩、需要频繁正反转的传动工位。

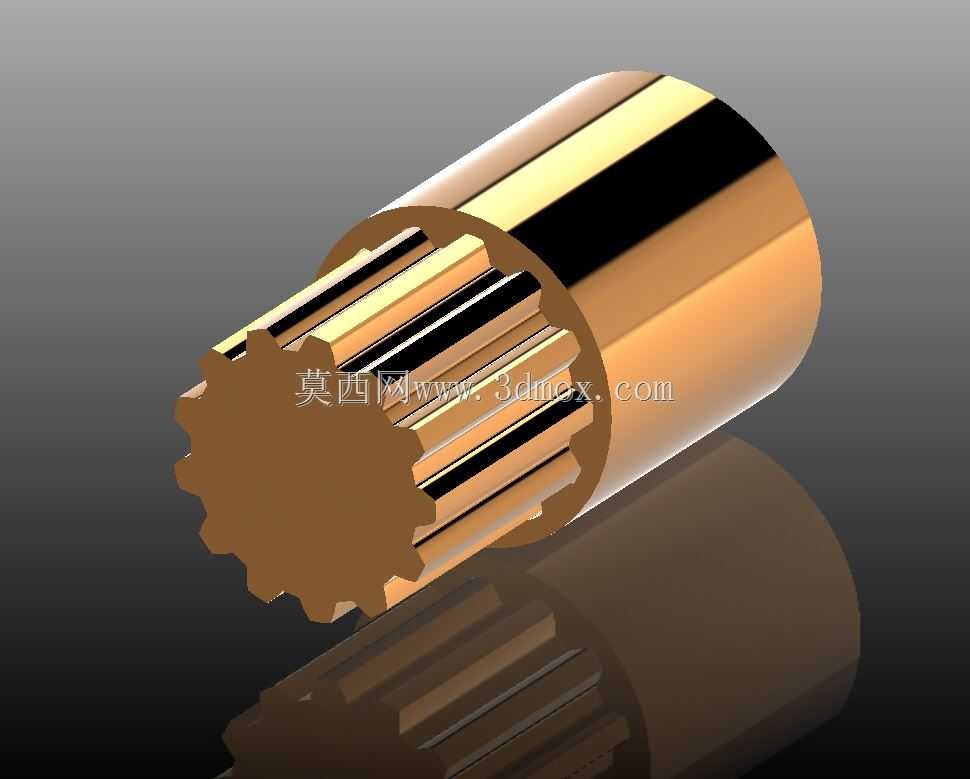

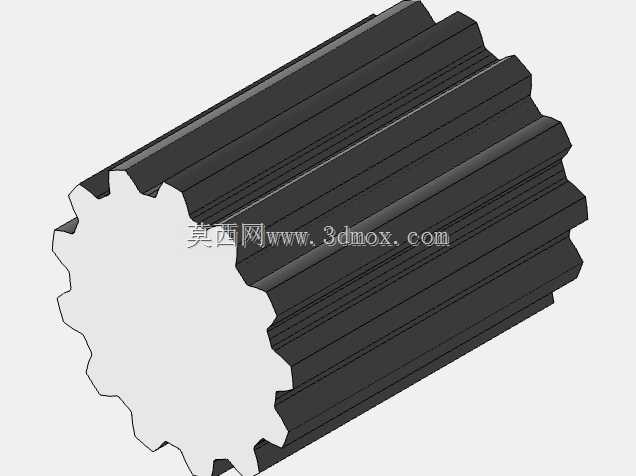

这套空心花键轴的建模思路,首先从配合基准入手:内孔作为整根轴的安装定位基准,外圆圆柱面承担径向支撑,端部的渐开线花键段则负责扭矩输出。建模时先绘制花键的齿形轮廓,采用渐开线齿廓而非矩形直齿,齿向沿轴向全程贯通,保证与之配对的内花键轮毂可以从轴端顺利滑入,装配过程中齿面自动对中,不会出现单齿偏载的情况。空心的内孔设计并非单纯减重:在变速箱、分动箱这类需要穿设润滑管路、或者同轴布置拉杆的结构里,中空通道可以给油路、锁紧杆件留出穿行空间,同时轴的整体抗弯截面模量并不会因为中心开孔出现大幅下降,在保证扭转刚度的前提下,有效降低了旋转件的转动惯量,启停换向时的动态响应更轻快。

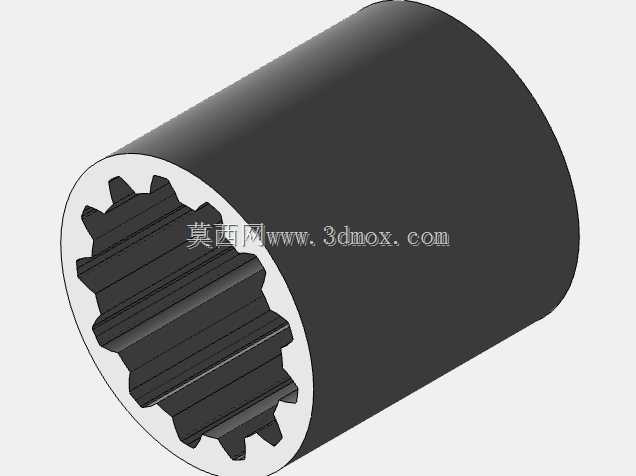

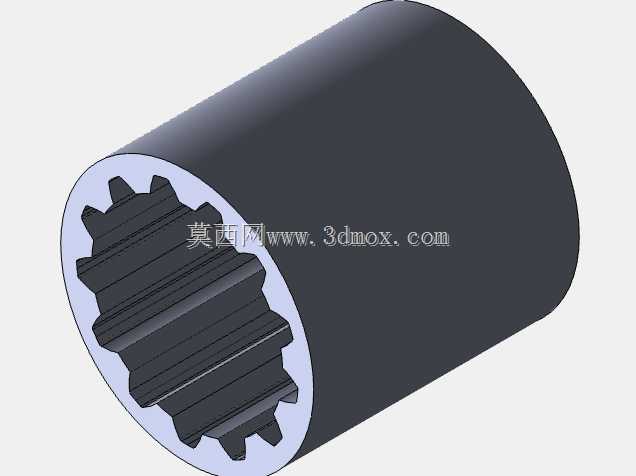

从实际设备的应用场景来看,这类花键轴常见于工程机械的变速箱输出端、农业装备的动力传递轴、机床主轴的进给传动段,以及需要滑移换挡的齿轮箱内部——当配对的内花键齿轮需要沿轴向滑动切换挡位时,渐开线齿面的导向性远优于矩形花键,滑动阻力小,齿面磨损均匀。外形尺寸的边界处理上,花键段的外径、齿根圆直径、配合圆柱段的外圆都设置了明确的同轴度约束,轴端加工出倒角,既方便装配时引导内花键入位,也去除了锐边避免安装时划伤配合齿面。
结构设计阶段需要重点核对的几个配合维度:首先是花键的齿侧配合间隙,既要保证滑动件可以灵活轴向移动,又不能间隙过大导致换向时出现冲击噪声;其次是花键段的有效接触长度,长度过短会导致单齿接触应力超标,长度过长则会因为轴的加工挠度出现两端齿面载荷分布不均;空心内孔的壁厚也需要经过扭转强度校核,在最大工作扭矩下内壁的切应力不能超过材料的许用值,若是用于需要传递轴向力的工况,还可以在轴端预留卡环槽或者锁紧螺纹的安装位置。

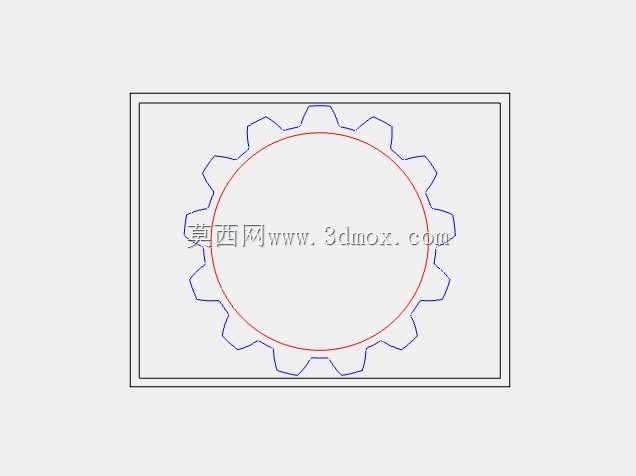

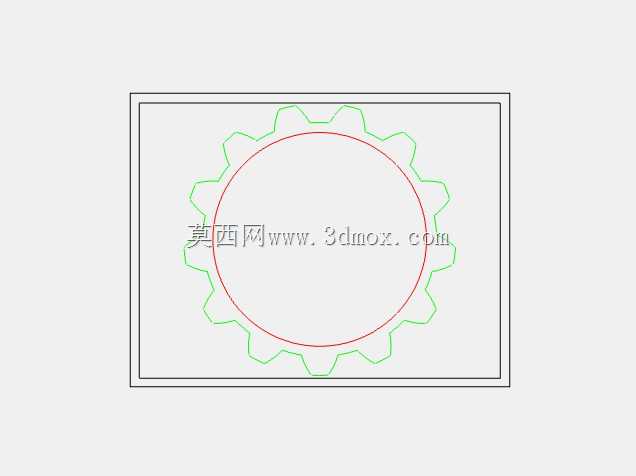

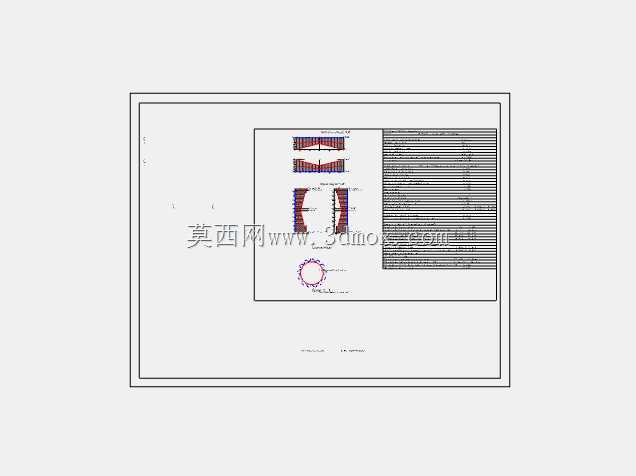

三维建模过程中,齿形的渐开线曲线通过参数化方程生成,保证每一个齿的齿厚、齿距误差控制在建模公差范围内,阵列齿形时以轴的中心轴线为阵列基准,确保各齿沿圆周360度均匀分布。轴的外圆柱面与花键齿顶圆做同轴约束,端面与轴线保持垂直,后续工程图出图时可以直接标注齿形公差、配合公差、形位公差,直接对接加工工艺:滚齿加工花键齿形、内孔镗削保证尺寸精度、热处理后对配合面做磨削,最终成品的装配互换性可以得到充分保障。这类中空花键轴在传动链里同时承担扭矩传递、旋转支撑、附件穿行三重作用,结构紧凑,承载能力强,是重载传动布局里非常经典的连接结构形式。
