无人机用两叶APC螺旋桨结构设计

　　这套螺旋桨结构面向小型多旋翼无人机、固定翼航模以及轻型电动飞行器的推进端使用，核心作用是把电机轴输出的旋转扭矩转化为轴向拉力，为整机提供升力或前进推力。在实际作业场景里，这类桨叶既会出现在消费级航拍无人机上，也会用于小型巡检无人机、航模训练机以及轻型电动垂直起降试验平台，其工作状态直接决定整机的悬停稳定性、续航表现和载荷能力。

　　从结构形态看，该方案采用经典两叶布局，桨叶沿中心桨毂呈对称分布，旋转时动平衡更容易控制，相比三叶或多叶方案，两叶桨在相同转速下气动干扰更小，结构重量也更轻，适合对自重敏感的小型电动飞行器。桨叶主体采用狭长翼型沿展向连续扭转的设计思路：靠近桨毂的根部区域弦长较宽、翼型厚度更大，主要承担扭矩传递和结构抗弯任务；向桨尖延伸过程中，弦长逐步收窄，翼型厚度同步减薄，桨距角沿展向平滑变化，用来匹配不同半径处的线速度差异——根部圆周线速度低，需要更大安装角来保证足够迎角，桨尖线速度高，则通过减小桨距角降低局部迎角，延缓失速并减少翼尖涡流带来的能量损失。

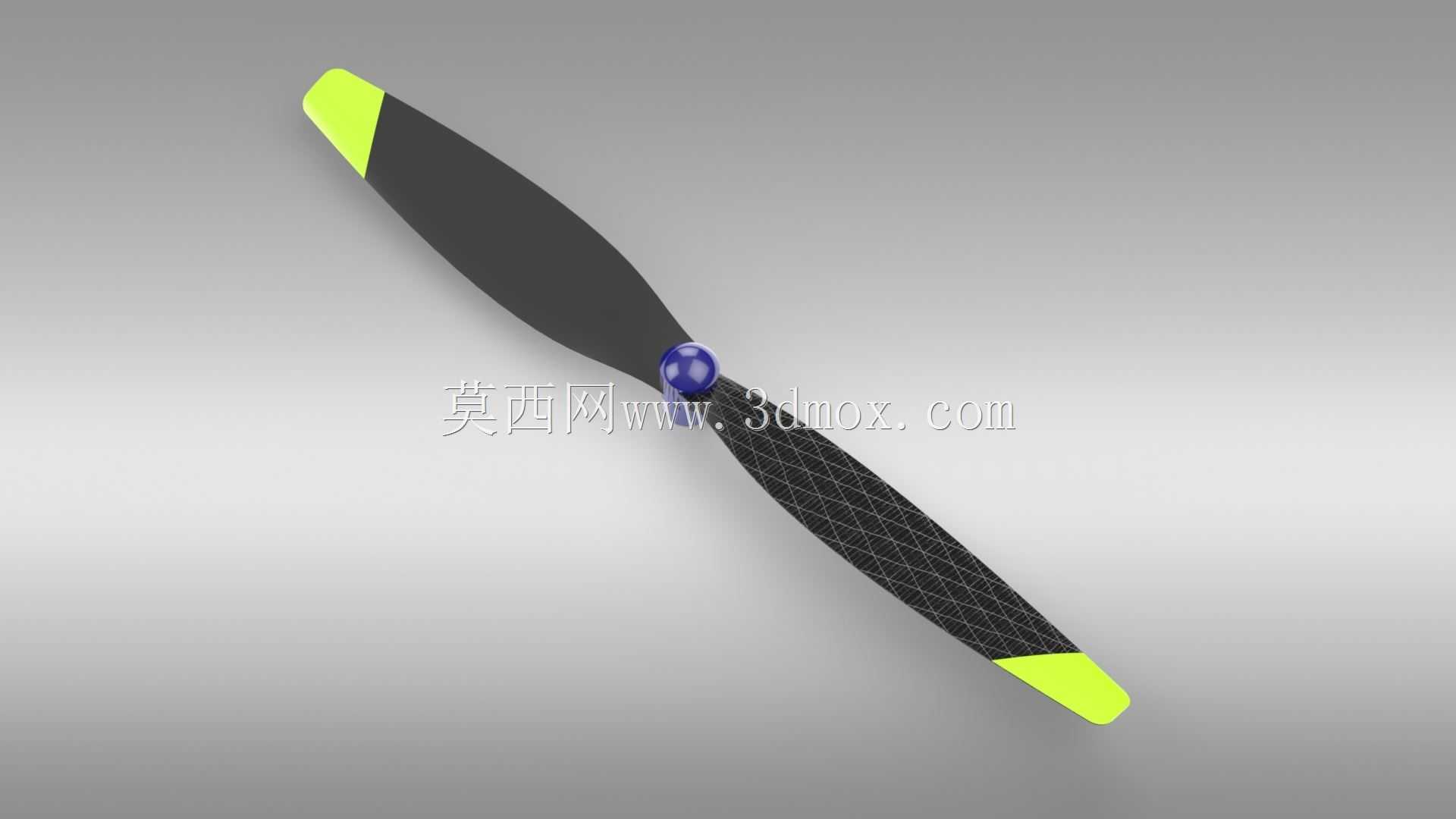

　　外观上桨叶主体为深色结构，两端桨尖做了醒目的亮色标识处理，这一设计并非单纯装饰：在高速旋转时，亮色桨尖能让地面操作人员清晰辨识桨盘平面，在近地起降、近距离调试或多机协同作业时，可直观判断桨叶是否处于转动状态，降低误触风险，也便于在弱光环境下观察旋翼运转轨迹。桨叶中段表面带有网格状纹理特征，对应实际产品中的碳纤维铺层或加强筋结构，该区域是桨叶受弯扭复合载荷的主要承力段，网格纹路既体现复合材料铺层方向，也能在建模时还原表面质感，帮助结构人员评估铺层走向与应力传递路径的匹配关系。

　　中心位置设置蓝色桨毂安装座，这是整套桨与动力电机连接的关键接口。桨毂中心预留轴孔与锁紧定位结构，装配时桨叶通过桨毂压紧在电机输出轴端，依靠紧固件锁紧传递扭矩；设计中桨毂与桨叶根部做了圆滑过渡，避免截面突变造成应力集中，在电机频繁启停、转速快速变化的工况下，能够降低根部疲劳断裂风险。安装边界方面，这类两叶螺旋桨的选型必须先匹配电机轴径、安装孔距和桨夹夹持厚度，桨毂端面要与电机轴保持垂直，锁紧后桨叶不能出现径向窜动；同时桨盘直径要和无人机机架轴距匹配，保证两叶旋转扫掠区域不会与机臂、起落架或任务载荷发生干涉，相邻旋翼的桨盘之间也要留出安全间隙，避免高速转动时气流相互干扰或桨叶碰撞。

　　尺寸链校核时，不能只关注桨叶总长，还要结合桨距、弦长和整机起飞重量推算拉力裕度：桨叶展长决定桨盘面积，在相同转速下更大的桨盘面积能以更低盘效获得拉力，有利于提升续航，但也会增加整机横向尺寸和转动惯量；弦长分布则影响单桨拉力上限，弦长过大会增加转动阻力和驱动电流，过小则在大载荷工况下容易出现拉力不足。建模过程中，桨叶曲面需要沿展向做多截面翼型放样，保证每个截面的弦长、扭转角和厚度分布连续顺滑，中心桨毂与叶根过渡区域要做布尔合并与圆角处理，避免出现几何尖角，后续导入仿真环境时才能顺利划分网格，开展气动拉力计算和模态分析。

　　在实际装机调试中，这类螺旋桨还要区分正桨与反桨转向，两叶对称布局下单支桨的动平衡精度会直接影响飞控振动水平，若桨叶重心偏离旋转轴线，高速旋转时会产生周期性激振，不仅增加电机轴承磨损，还会干扰机载陀螺仪的采样数据，导致悬停漂移或画面抖动。因此结构设计阶段就要把桨叶质心控制在旋转轴附近，桨毂夹紧面保证足够摩擦面积，使扭矩传递不依赖单颗紧固件的预紧力。围绕低空航拍、线路巡检、航模飞行等不同场景，该桨叶结构在效率、强度和可视安全性之间做了平衡，建模时完整还原叶身扭转、桨尖标识、根部过渡和中心安装座，能够为动力匹配、机架干涉检查和虚拟装配提供准确的三维依据。
