长距平带式物料输送分拣线设备结构

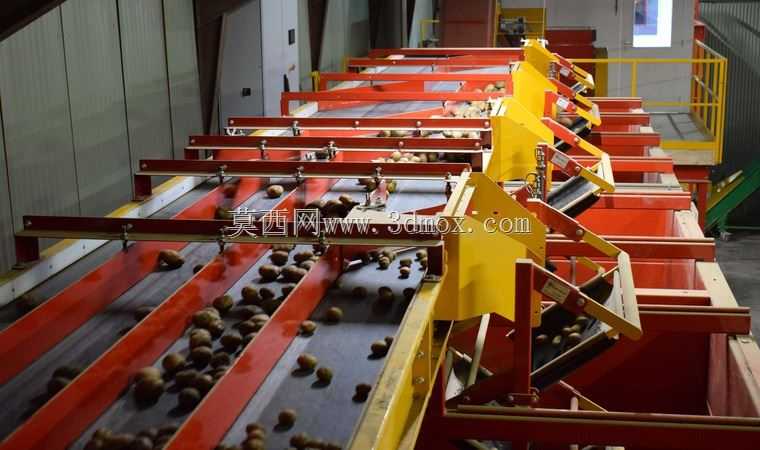

　　该套长距平带式输送设备主要面向车间内部连续转运、农产品初加工分选、包装前段衔接以及多工位人工分拣场景。设备整体采用长条形水平布置，输送面为连续平带，两侧设置挡边和横向分隔杆件，能够在物料随带面移动时限制侧向偏移，尤其适合袋装、箱装、筐装以及外形较规则的件货在不同工序之间稳定通过。在马铃薯、洋葱等农产品处理线上，这类设备常布置在分选台、清洗设备、称重包装机之间，操作人员可沿机身两侧站位，对经过的物料进行挑选、分级或剔除不良品；在普通装配和包装车间中，也可作为工序间缓存与流转载体，使工件按既定节拍向下游移动。

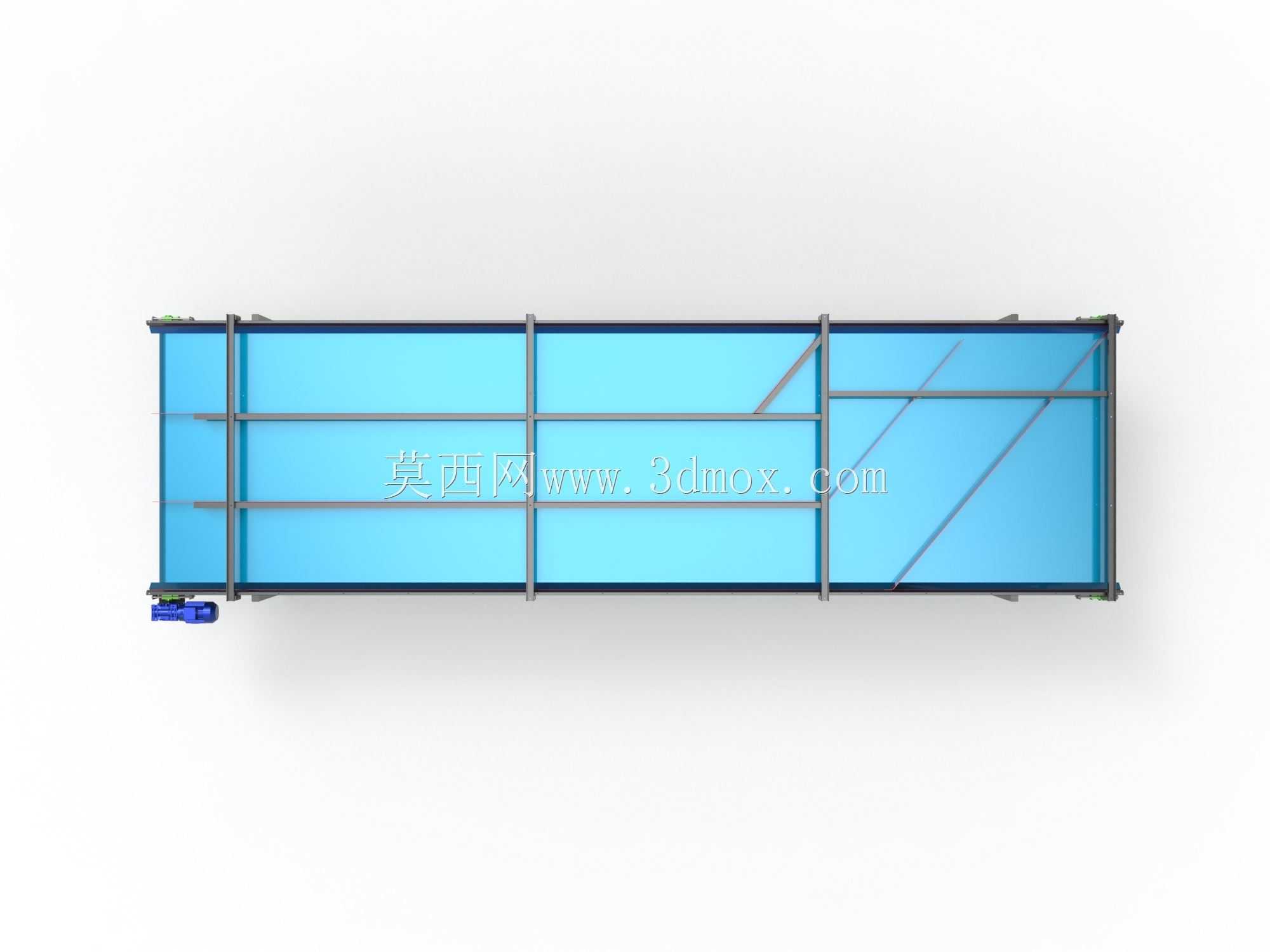

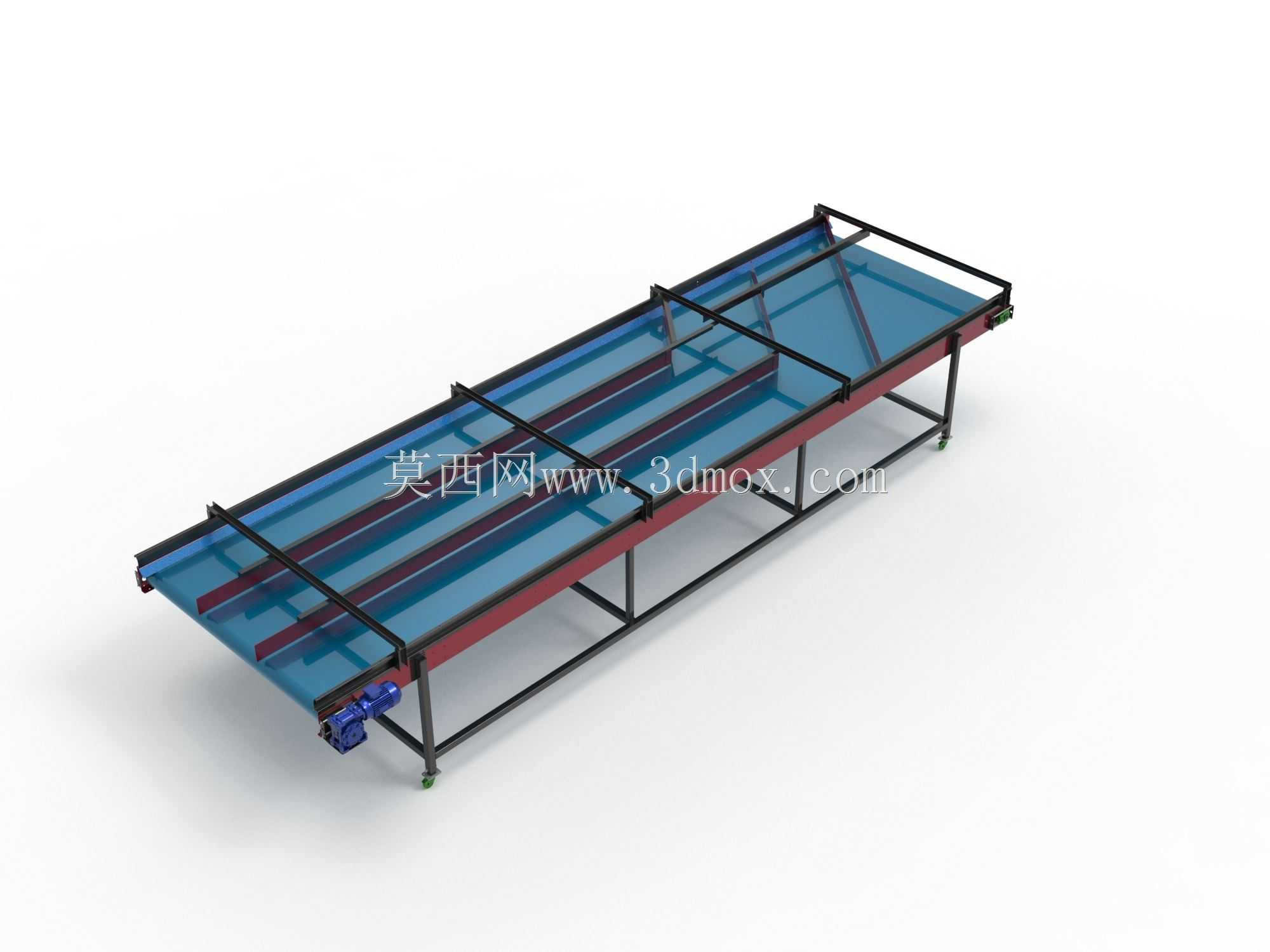

　　从结构组成看，模型完整表达了承载带面、侧边挡料结构、纵向支撑梁、分段支腿、底部横撑、端部滚筒及驱动单元等关键部分。带面上方布置多道横向杆件，其作用并非单纯装饰，而是用于形成物料分区、辅助安装挡条或传感器支架，同时在较长跨度上增强两侧框架的横向联系。机身框架以矩形管材焊接或栓接成型，纵向主梁承担带面和物料的弯曲载荷，支腿按一定节距分布，底部设置可调支撑脚，用于现场安装时补偿地面不平并调整整机水平。

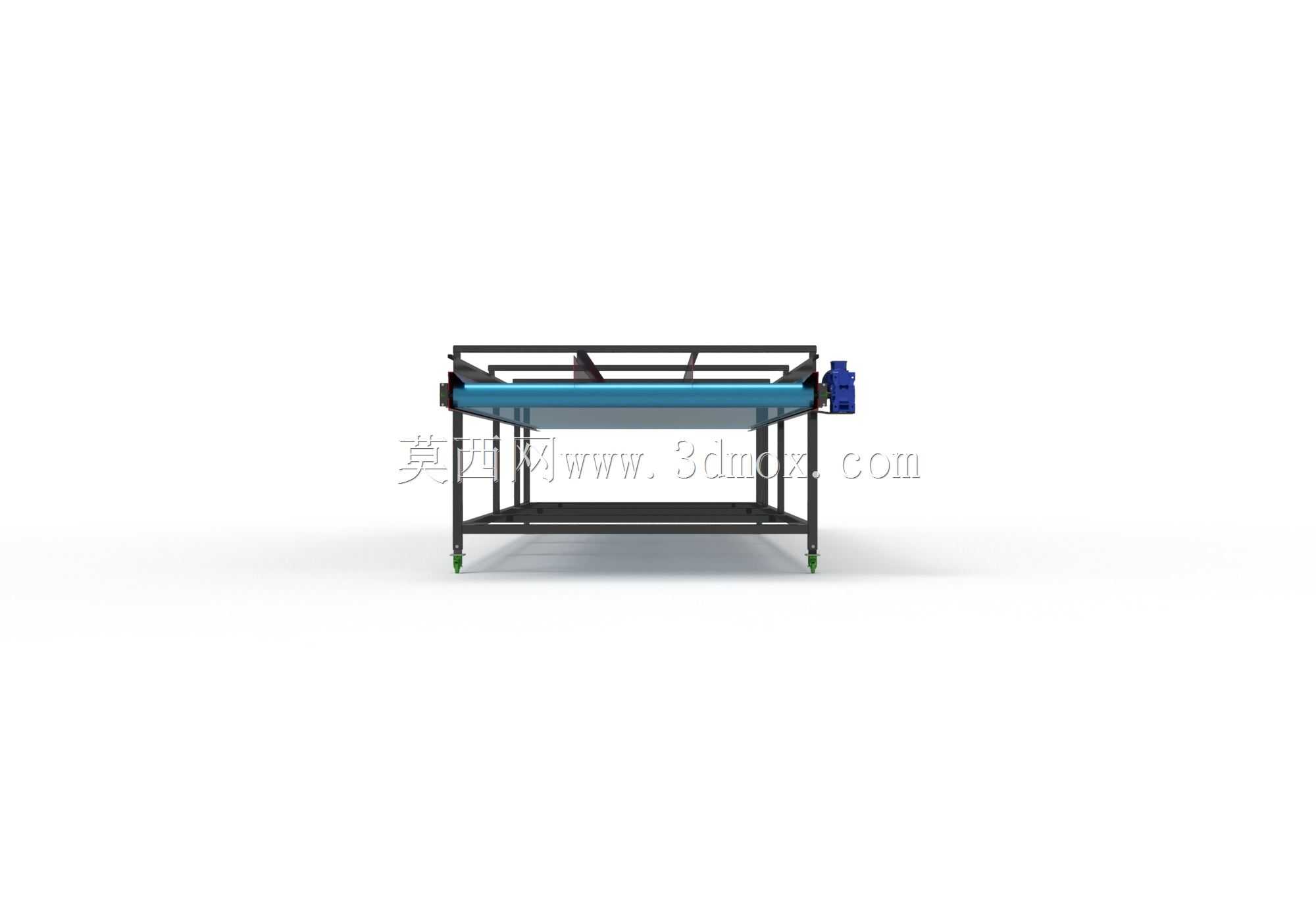

　　驱动端位于机身一侧，采用电动滚筒或电机减速装置带动主动滚筒，从动端则保留张紧调节空间。实际设计时，滚筒直径、带速和电机功率需要依据输送能力、单件重量、连续运行时间以及启停频率综合确定。平带输送的优势在于承载面连续、运行平稳、对物料冲击小，工人在两侧分拣时不需要反复搬运重物，可降低劳动强度并保持工序节奏。若输送散状或易滚动物料，可在带面两侧增加更高挡边；若用于纸箱或周转箱，则可保留较低侧挡，以方便人员取放。

　　建模思路上，该结构优先保证装配关系和空间边界清晰：带面作为主要工作部件位于框架上方，滚筒轴线与机身纵向中心线保持垂直，支腿与主梁形成稳定门架，底部横撑提高抗扭能力。侧边栏架分段设置，既避免单片长构件在运输和安装中变形，也便于根据现场长度进行模块化拼接。驱动单元外伸在端部一侧，维修时可直接接近电机、联轴器和张紧机构，不需要拆除大面积护罩。

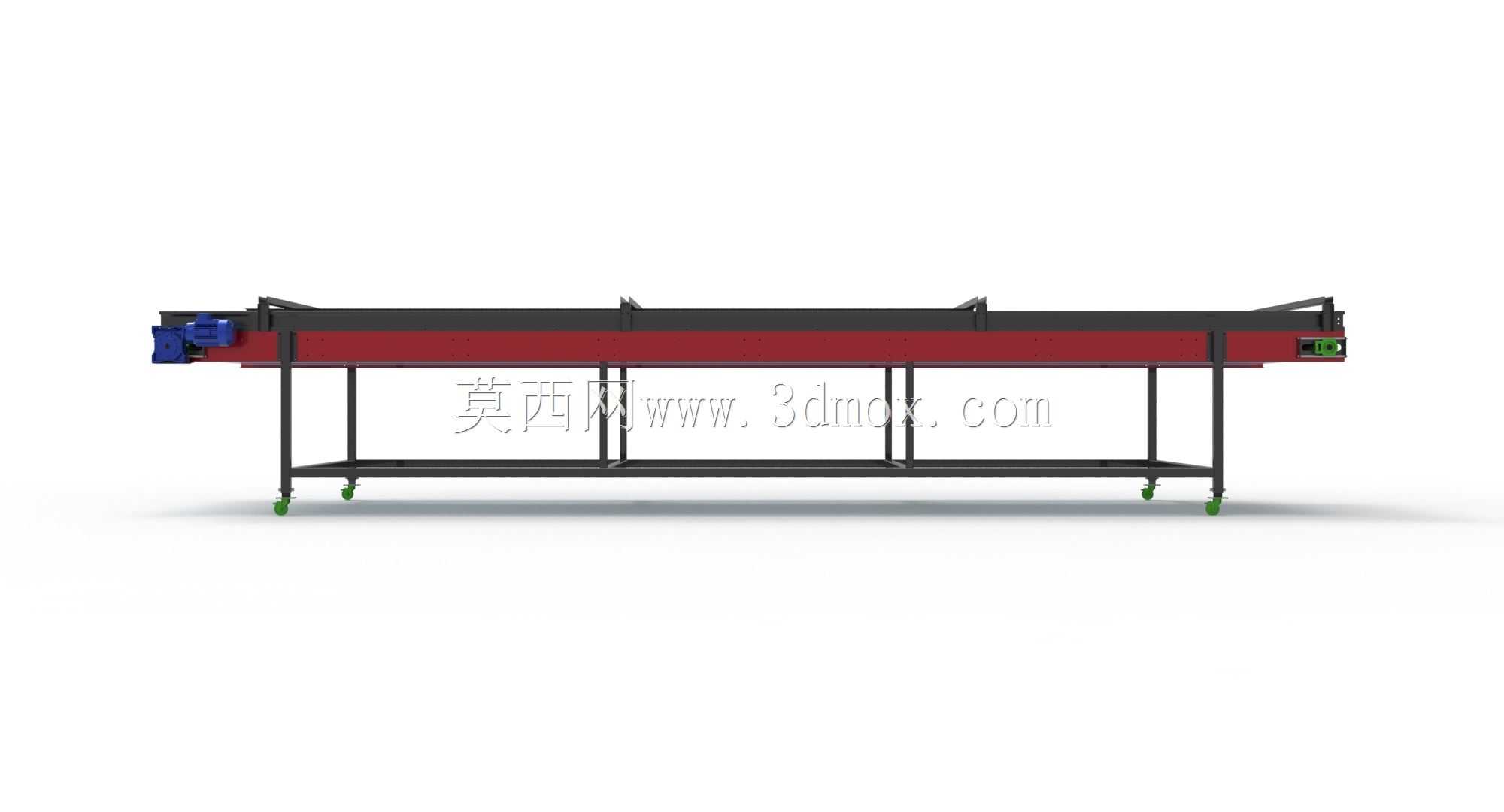

　　外形边界方面，设备长度明显大于宽度，属于典型长线布置，选型时应重点核对机身总长、有效输送宽度、支腿落点、驱动端检修空间以及两侧操作通道。安装前需在地面放出纵向中心线，保证各支腿连线平直；带面张紧后应观察跑偏趋势，通过尾轮两侧调节螺栓进行微量校正。设备与上下游设备衔接时，进料端高度应略低于或平齐来料设备，出料端则需与包装台、分拣台或提升设备保持合理落差，避免物料跌落磕碰。

　　该模型对结构设计人员的参考价值在于，它不仅呈现了输送带外观，也明确了长距离输送机在机架节距、侧挡布置、驱动位置、支撑脚调节和人员操作空间上的工程处理方式。用于方案评审时，可直接检查人员站位是否充足、维护侧是否预留、物料是否会在转弯或交接处卡滞；用于详细设计时，可在此基础上补充滚筒轴承座、张紧滑块、皮带规格、电机安装板和护罩等细节，使设备从概念结构进一步转化为可加工、可装配、可维护的现场输送线。
