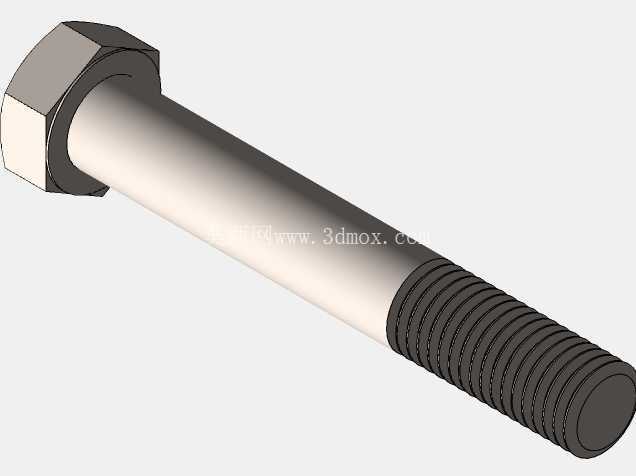

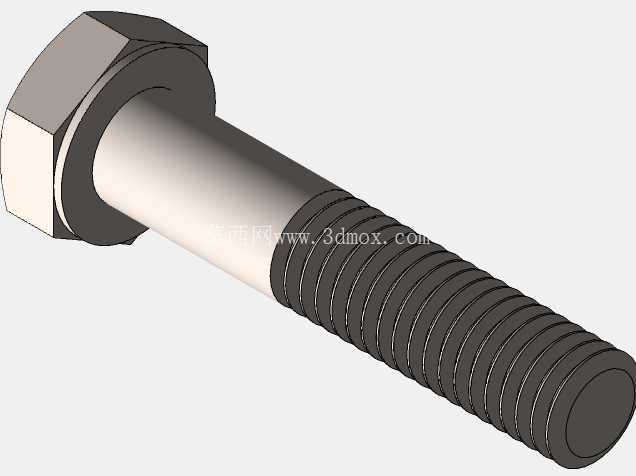

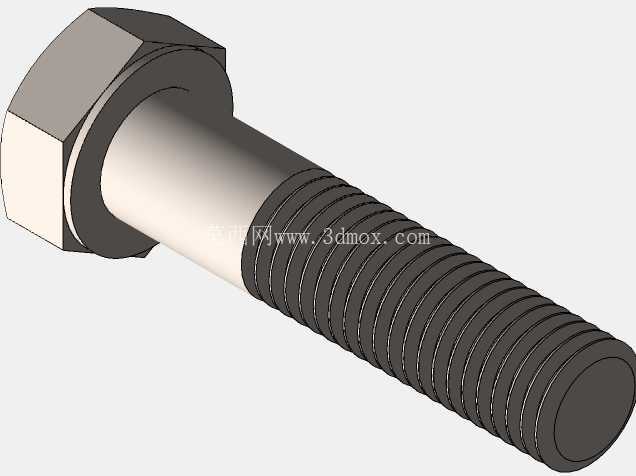

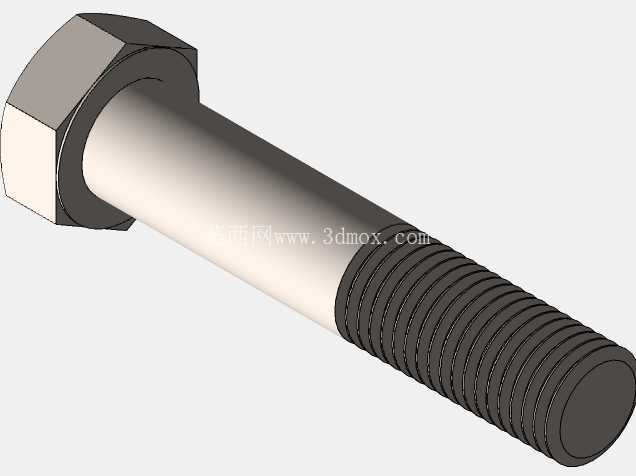

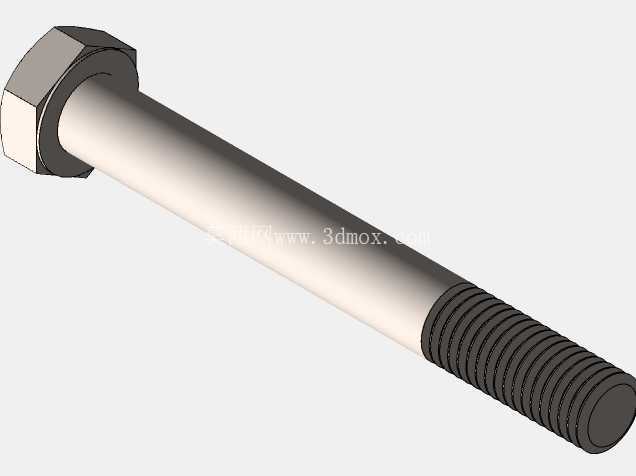

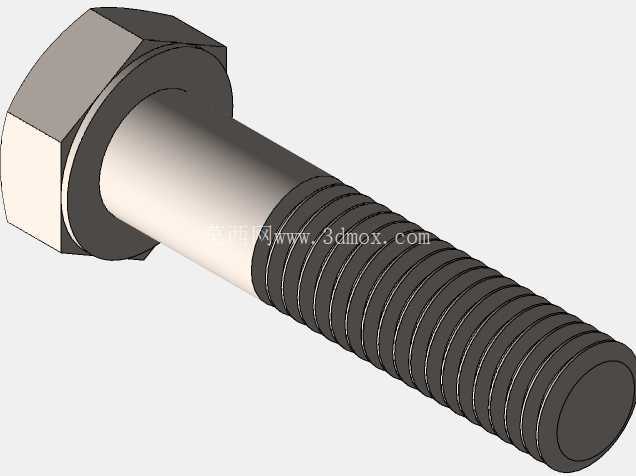

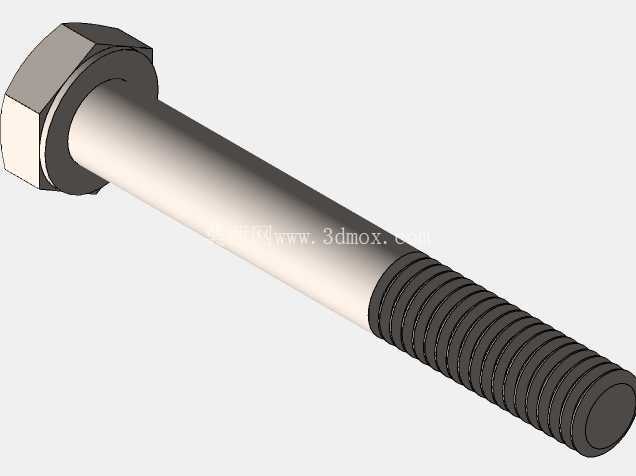

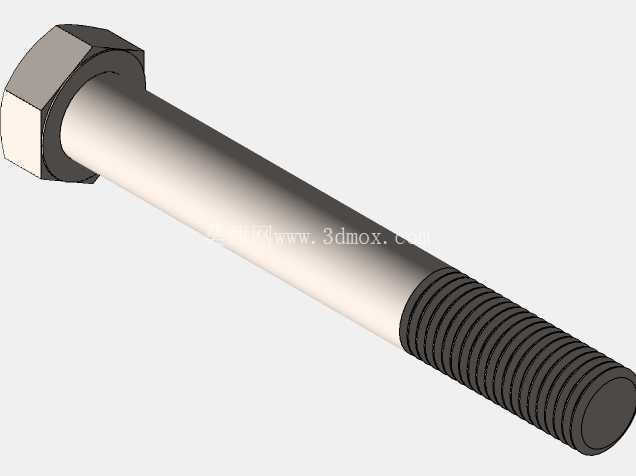

DIN931标准M6-M24系列外六角半牙螺钉

　　在各类机械结构装配场景中，紧固件是决定整机连接可靠性的核心基础零件，外六角半牙螺钉作为应用范围最广的紧固标准件之一，几乎覆盖从普通民用设备组装到重型工业机械连接的全场景需求。这套符合DIN931标准的螺钉模型，覆盖M6到M24的常用公称直径规格，适配不同载荷等级的连接工况，可直接用于设备三维装配阶段的紧固件选型、干涉检查与BOM统计工作。

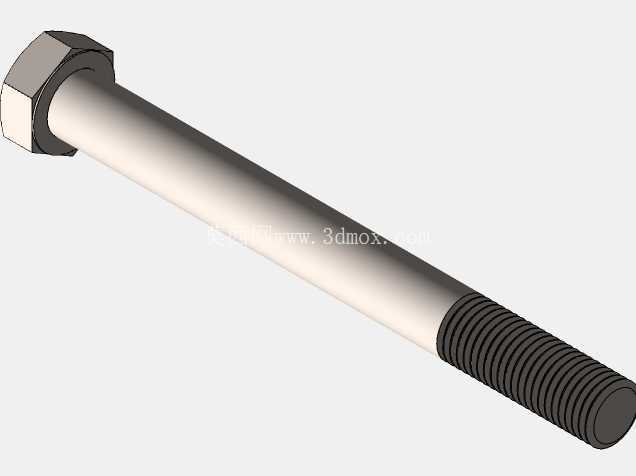

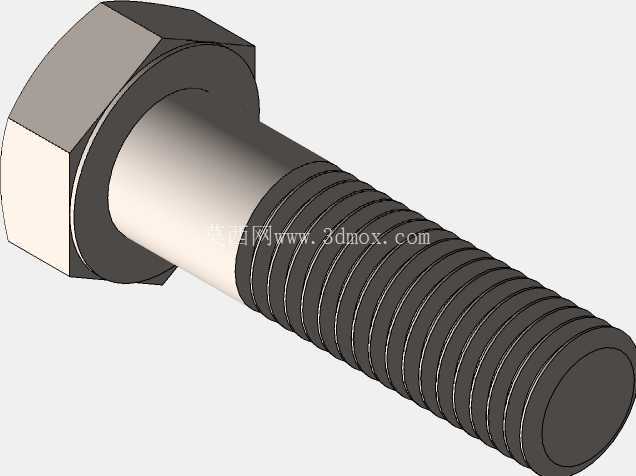

　　从实际工程应用来看，半牙结构的螺钉主要用于被连接件之一厚度较大、需要穿过光孔后与螺母配合锁紧的场景，比如钢结构框架连接、设备壳体与机架的装配、液压阀块安装、传动部件的定位锁紧等工况。与全牙螺钉相比，半牙螺钉的无螺纹光杆部分可与被连接件的光孔形成更稳定的径向配合，减少连接副的横向窜动，在承受交变载荷、振动载荷的连接位置，能有效降低螺纹磨损与松动风险。设计这套模型时，完全遵循DIN931标准的尺寸规范，不同公称直径对应的六角头对边尺寸、头厚、螺纹长度、光杆直径公差都严格匹配标准要求，光杆与螺纹衔接处的退刀槽结构也做了准确还原，避免装配仿真时出现结构干涉的误判。

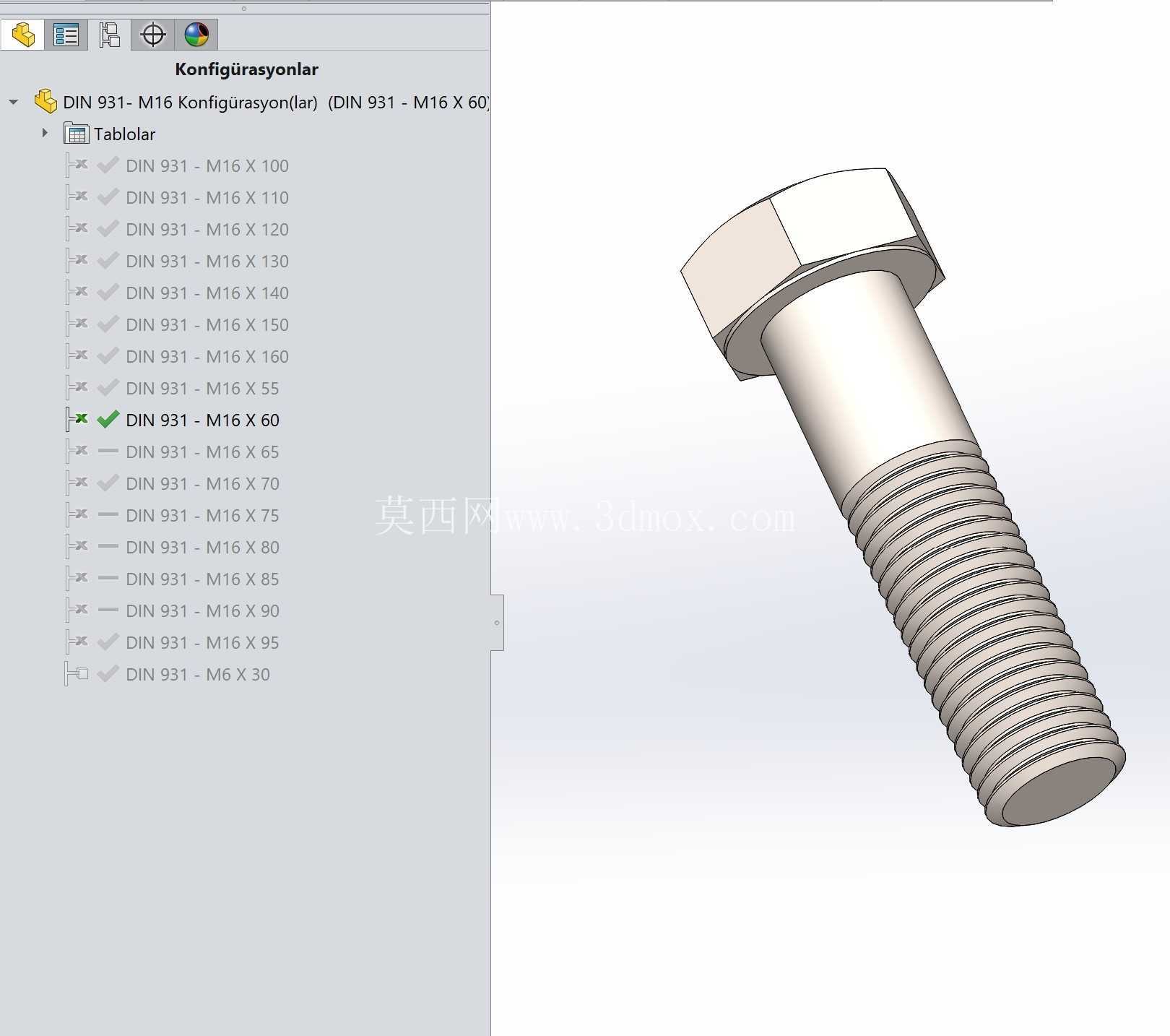

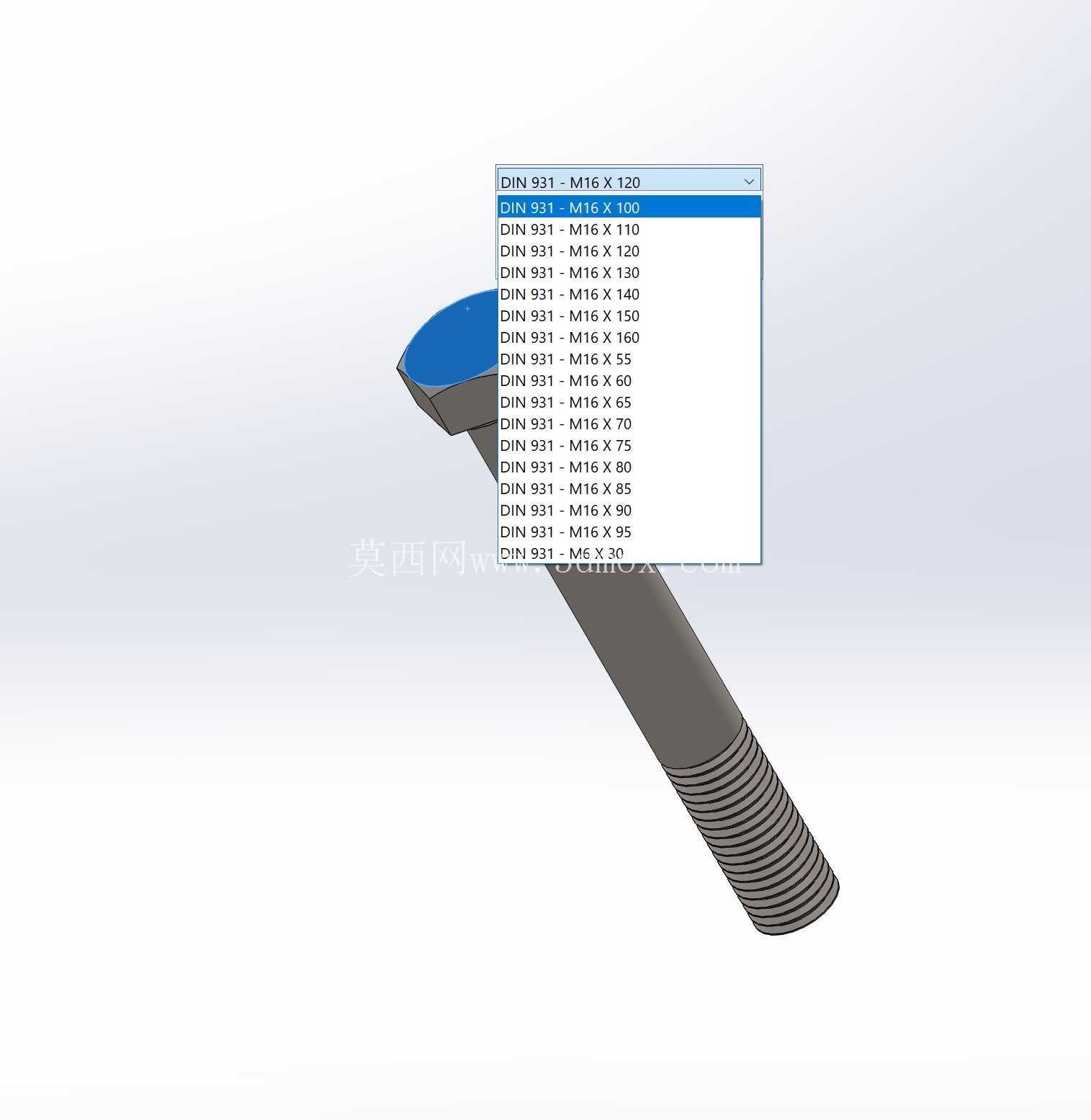

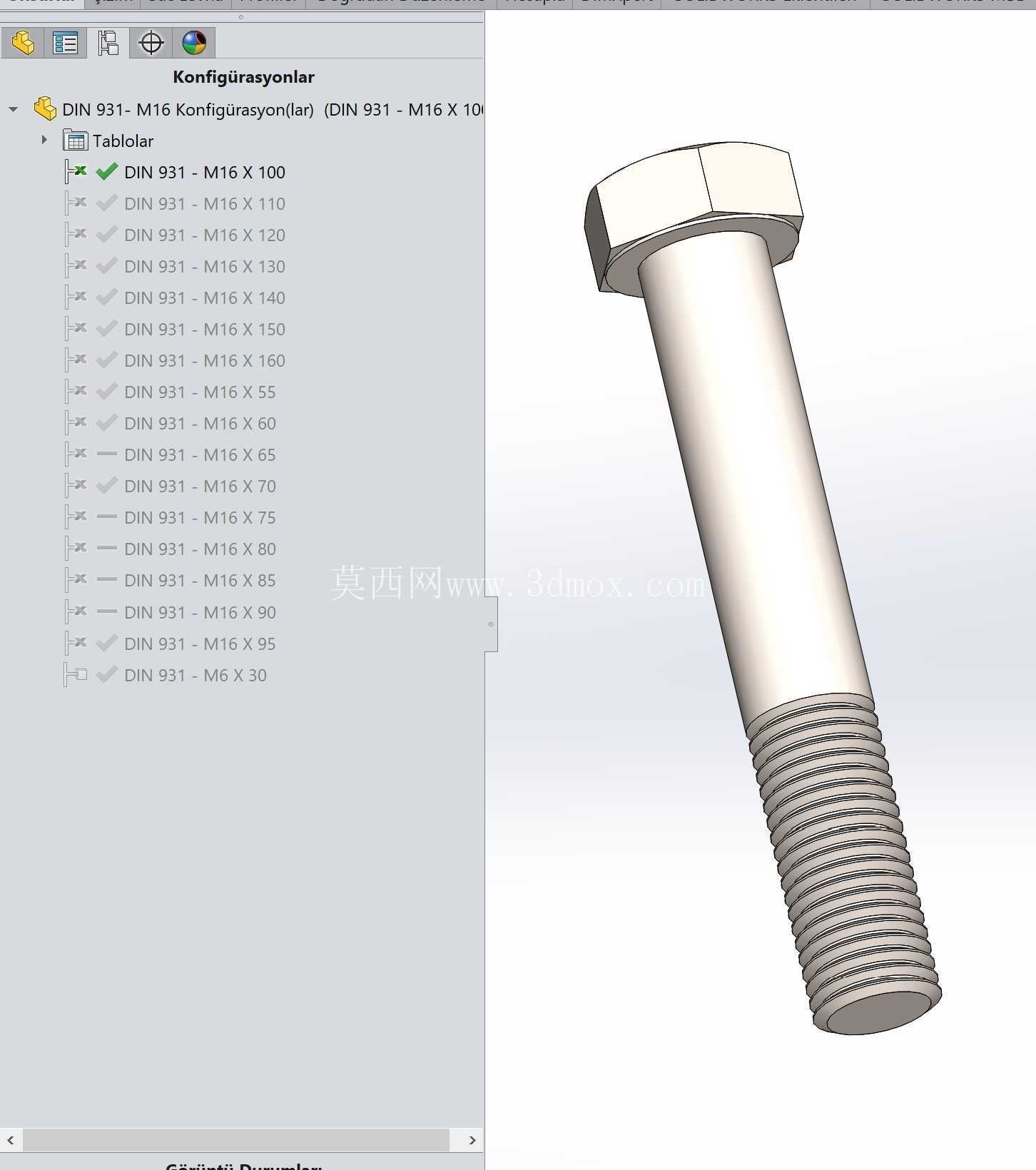

　　在三维建模的细节处理上，螺纹部分采用了符合工程制图规范的简化表达与真实牙型结合的处理方式，既保证模型在装配环境中运行流畅，也能在需要出工程图、做渲染展示时呈现准确的结构细节。六角头的倒角、端部的倒角都按照标准要求做了工艺性还原，符合实际冷镦、搓丝加工的成型特征，不会出现工艺上无法实现的尖锐结构。不同规格的模型做了参数化的尺寸关联，在做设备选型时，可以直接根据连接位置的被连接件总厚度、所需旋合长度，快速匹配对应公称长度的螺钉规格，不需要重复建模调整尺寸。

　　从安装边界来看，不同规格的螺钉对应的安装空间要求都在模型中做了准确体现，比如M6规格的六角头对边宽度为10mm，安装时需要预留至少12mm的扳手操作空间；M24规格的六角头对边宽度为36mm，对应的扳手操作空间需要预留40mm以上，这些尺寸边界都可以直接通过模型测量获取，在做结构布局时可以提前预留操作空间，避免后期装配时出现扳手无法就位的问题。螺纹部分的公差带按照6g级外螺纹标准做了尺寸预留，与标准6H级内螺纹或者标准螺母配合时，不会出现仿真中的过盈误判，装配约束可以直接添加在光杆配合面与螺纹旋合端面，符合实际装配的定位逻辑。

　　在不同行业的应用中，这套螺钉模型可以适配多种场景：在机床设备装配中，可用于导轨安装、防护罩固定、电机座连接等位置；在输送设备搭建中，可用于机架型材连接、托辊支架固定、护板安装等工况；在阀门与流体设备中，可用于阀盖连接、法兰对接、执行机构安装等位置。不同公称直径对应的载荷等级也符合标准件的选用规范，M6到M10规格可用于普通防护件、薄板结构的连接，M12到M16规格可用于中等载荷的支架、传动部件连接，M20到M24规格可用于重型机架、承载结构的锁紧连接，选型时可以直接根据计算的预紧力、剪切力匹配对应规格，不需要额外核对标准尺寸。

　　建模过程中特意规避了很多标准件模型常见的错误，比如六角头的倒角角度偏差、螺纹长度不符合标准要求、光杆直径与螺纹大径的尺寸混淆等问题，所有规格的尺寸都经过标准手册核对，确保导入装配环境后可以直接使用，不需要二次修改尺寸。对于需要做装配动画、爆炸视图展示的场景，模型的坐标系原点设置在螺钉头部端面中心，装配时可以直接与安装孔的中心轴、安装面做约束对齐，大幅提升装配效率。
