车载户外帐篷金属支撑骨架结构设计

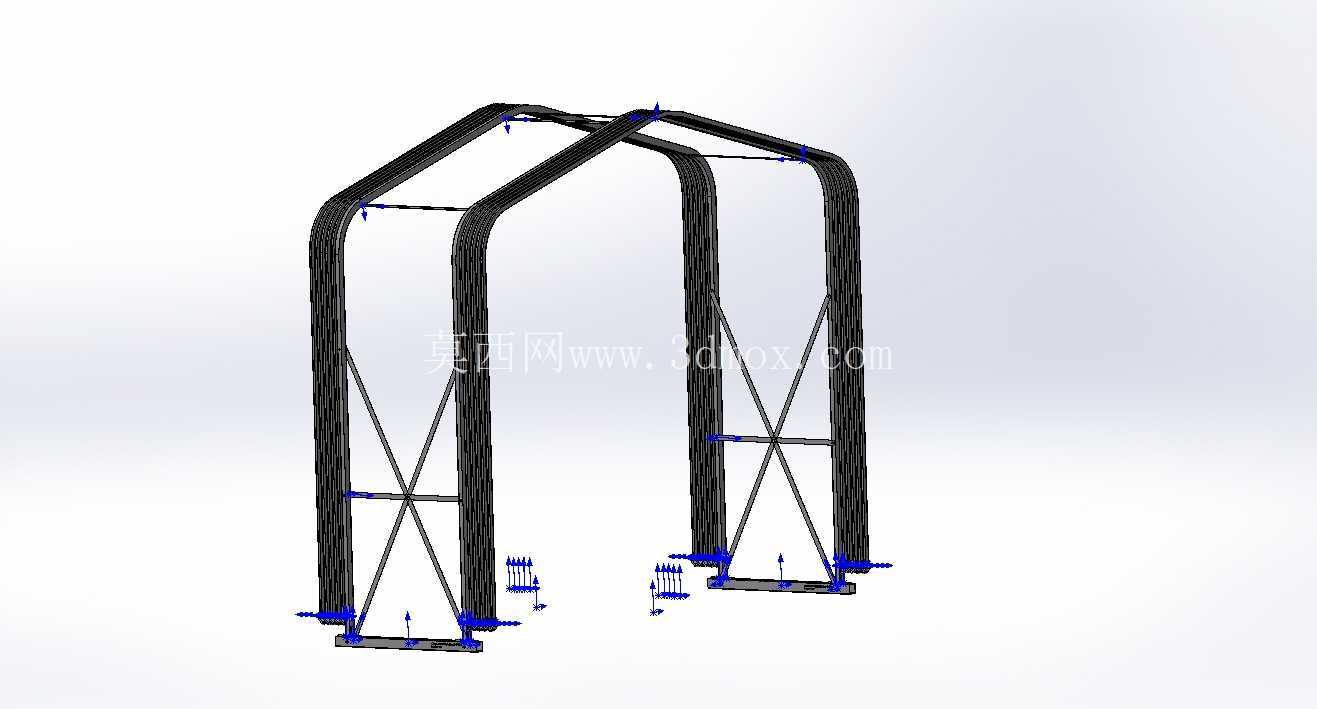

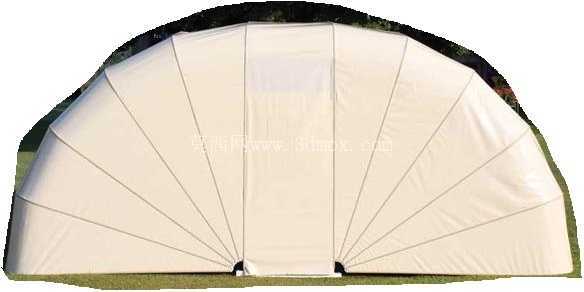

　　这套车载帐篷的金属支撑骨架，核心服务于户外自驾露营场景，解决传统地面帐篷搭建繁琐、易受地表潮湿与虫蚁侵扰的痛点，直接依托车辆顶部或车尾拓展露营空间，适配多数硬派越野、SUV等具备车顶承载能力的车型，也可根据安装点位调整适配部分皮卡车型的货箱区域。从实际使用逻辑出发，骨架采用圆管弯折成型的空间桁架结构，所有弯折处均做了大圆弧过渡处理，避免应力集中导致的管材疲劳开裂，同时圆弧过渡不会对帐篷篷布造成尖锐磨损，延长篷布使用寿命。骨架底部的安装点位预留了标准的固定孔位，可直接适配市面主流的车顶行李架横杆安装规格，安装时无需额外打孔破坏车身结构，固定点位处设计了加强筋片，分散车辆行驶过程中产生的颠簸载荷，避免长期震动导致的固定点松动。

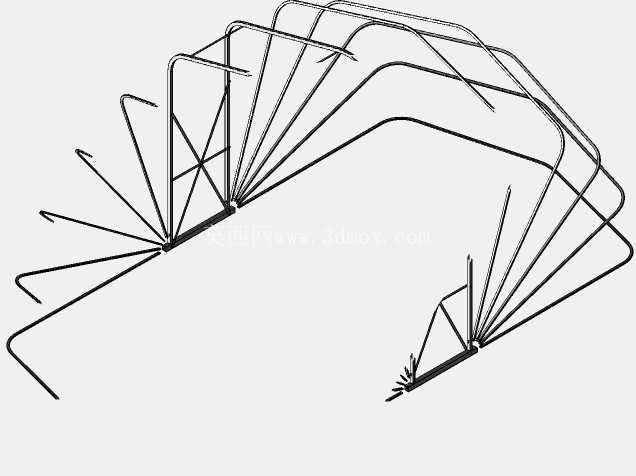

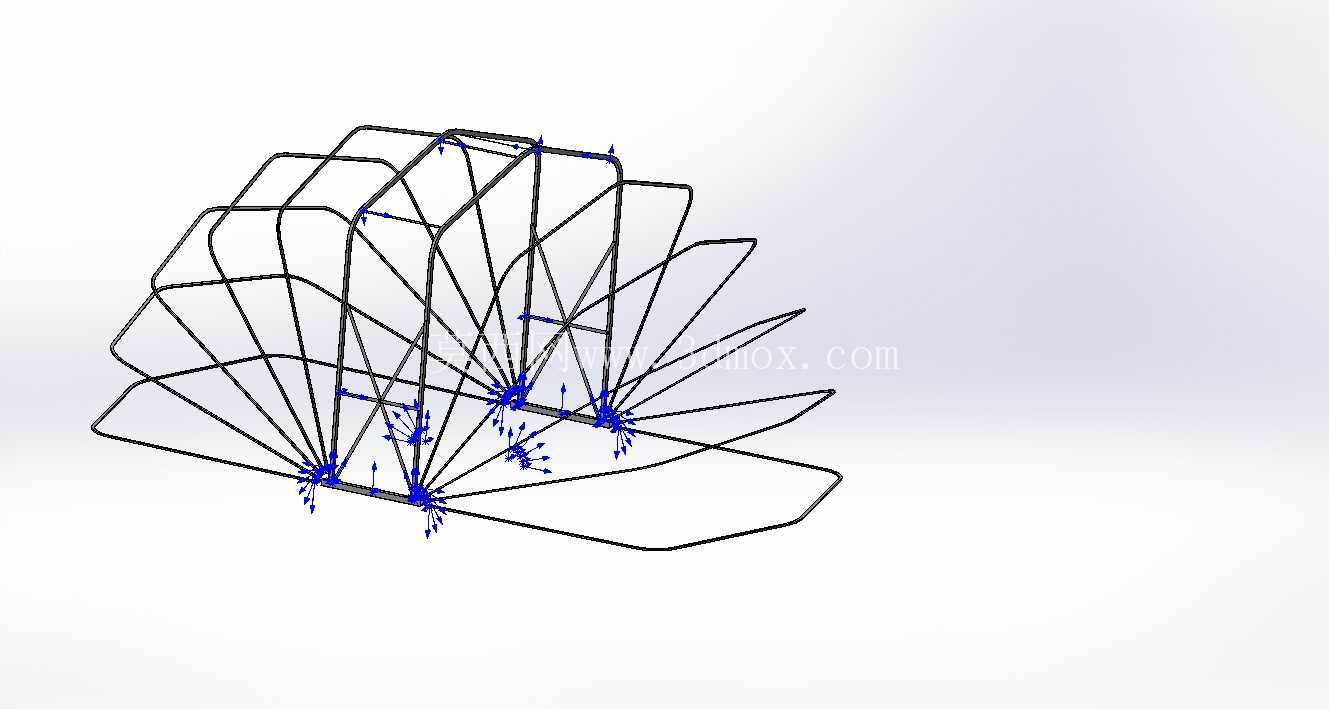

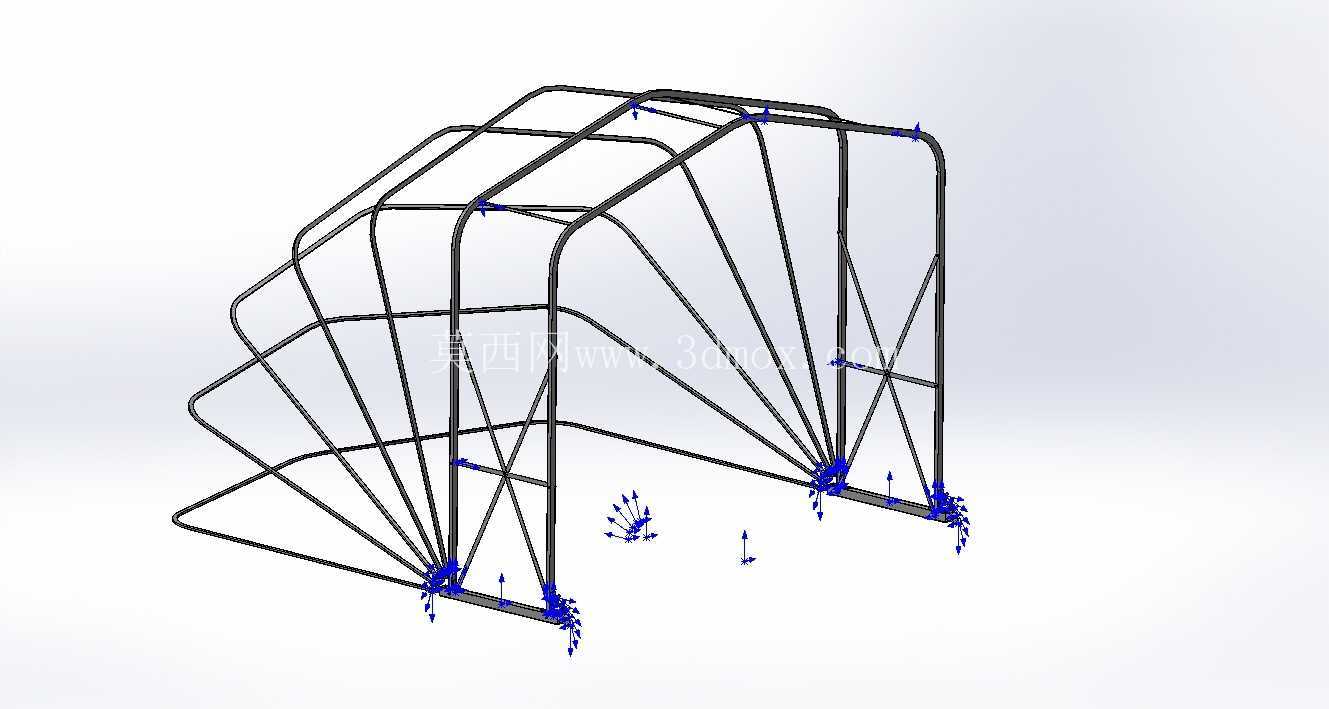

　　从结构受力角度分析，这套骨架采用了多组斜向支撑管构成的受力传导路径，顶部承受篷布自重、户外积雪或突发降雨的积水载荷时，力会顺着斜向管均匀传导到底部的四个安装支点，不会出现局部杆件受力过大变形的问题，整体静态承载能力可满足两名成年人在帐篷内活动的载荷需求，同时杆件的排布预留了足够的内部通行空间，不会出现进入帐篷后头部频繁磕碰骨架的情况。设计过程中充分考虑了折叠收纳的需求，各杆件之间的铰接点位做了限位设计，展开时可自动卡入定位位置，无需额外的支撑件辅助固定，收纳时可顺着铰接点折叠收拢，收拢后的整体轮廓尺寸可控制在常规车顶行李箱的容纳范围内，不会超出车身宽度太多，避免行驶过程中产生额外的风阻与风噪。

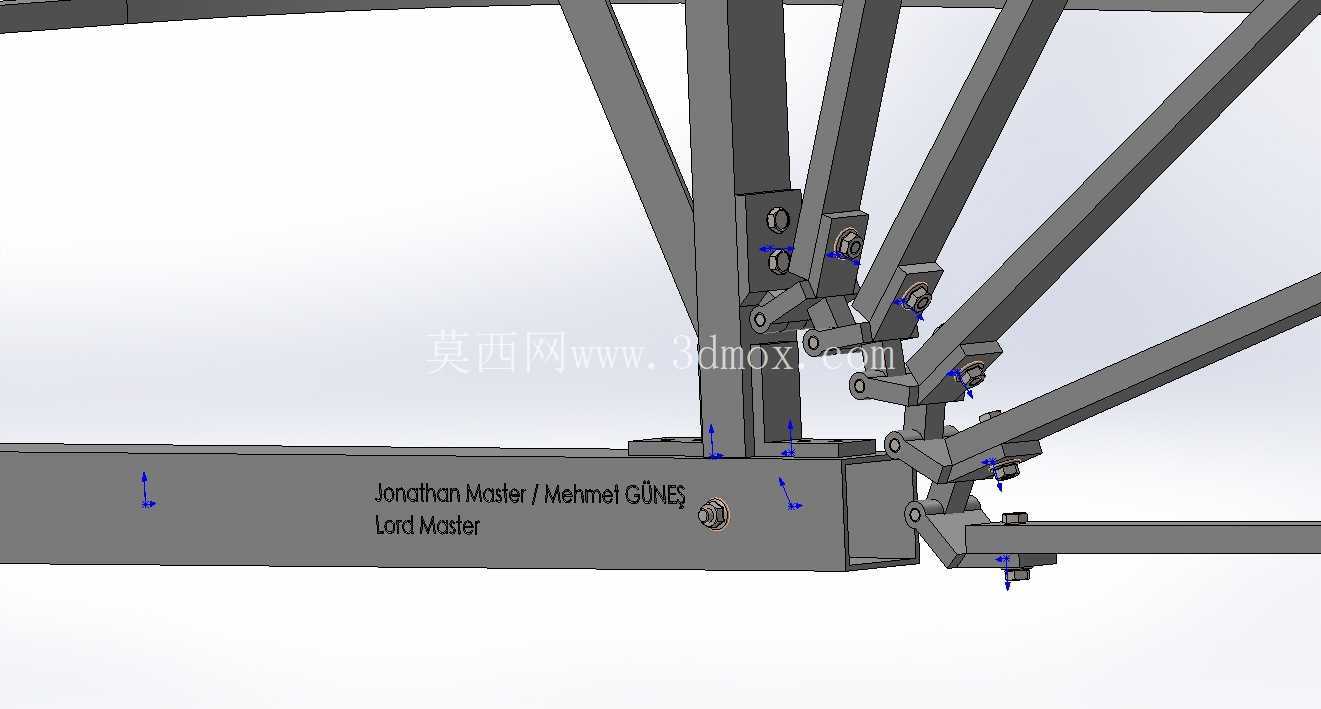

　　骨架的杆件连接节点采用了焊接加衬套的处理方式，铰接转动部位预留了合理的配合间隙，不会因为户外使用过程中的轻微锈蚀出现卡滞无法展开的问题，所有外露的管材端部都做了封边处理，避免雨水进入管材内部造成锈蚀，延长整体结构的户外使用寿命。从安装边界来看，这套骨架展开后的整体宽度不超过1.8米，长度可根据车型需求调整在2米到2.4米区间，展开后的内部净高可满足成年人坐立活动的需求，收拢后的厚度不超过15厘米，不会对车辆的整体通过高度造成过多影响，常规的地库限高场景下依然可以正常通行。

　　在实际户外使用场景中，这套骨架除了承担帐篷的支撑功能外，还可在侧边预留拓展点位，用于固定户外遮阳篷、露营灯架、外置置物架等附加配件，拓展户外露营的使用场景，杆件表面做了喷塑防锈处理，可适应高湿度、高盐雾的海边露营环境，也可承受一定程度的砂石冲击，不会在短期使用后出现表面涂层脱落锈蚀的问题。结构设计时还考虑了抗风性能，斜向支撑的排布可将侧向风力分解传导到车身固定点，配合额外的防风拉绳固定点，可抵御6到7级的户外阵风，不会出现骨架被风吹变形的情况。
