可移动带挡边平皮带输送设备结构

　　这款带挡边的平皮带输送结构，在设计之初就瞄准了农产品初加工、轻型工业零部件周转这两类高频使用场景，没有追求大负载的重型输送参数，而是把适配性、移动灵活性作为核心设计方向。从实际落地的使用场景来看，它既可以在马铃薯、洋葱这类根茎类农产品的分拣清洗线里，承担原料从暂存区到分拣台、分拣完成后到包装工位的转运任务，也能在小型五金加工、电子组装车间里，完成工序间的轻型工件流转，避免人工反复搬运带来的效率损耗与工件磕碰问题。

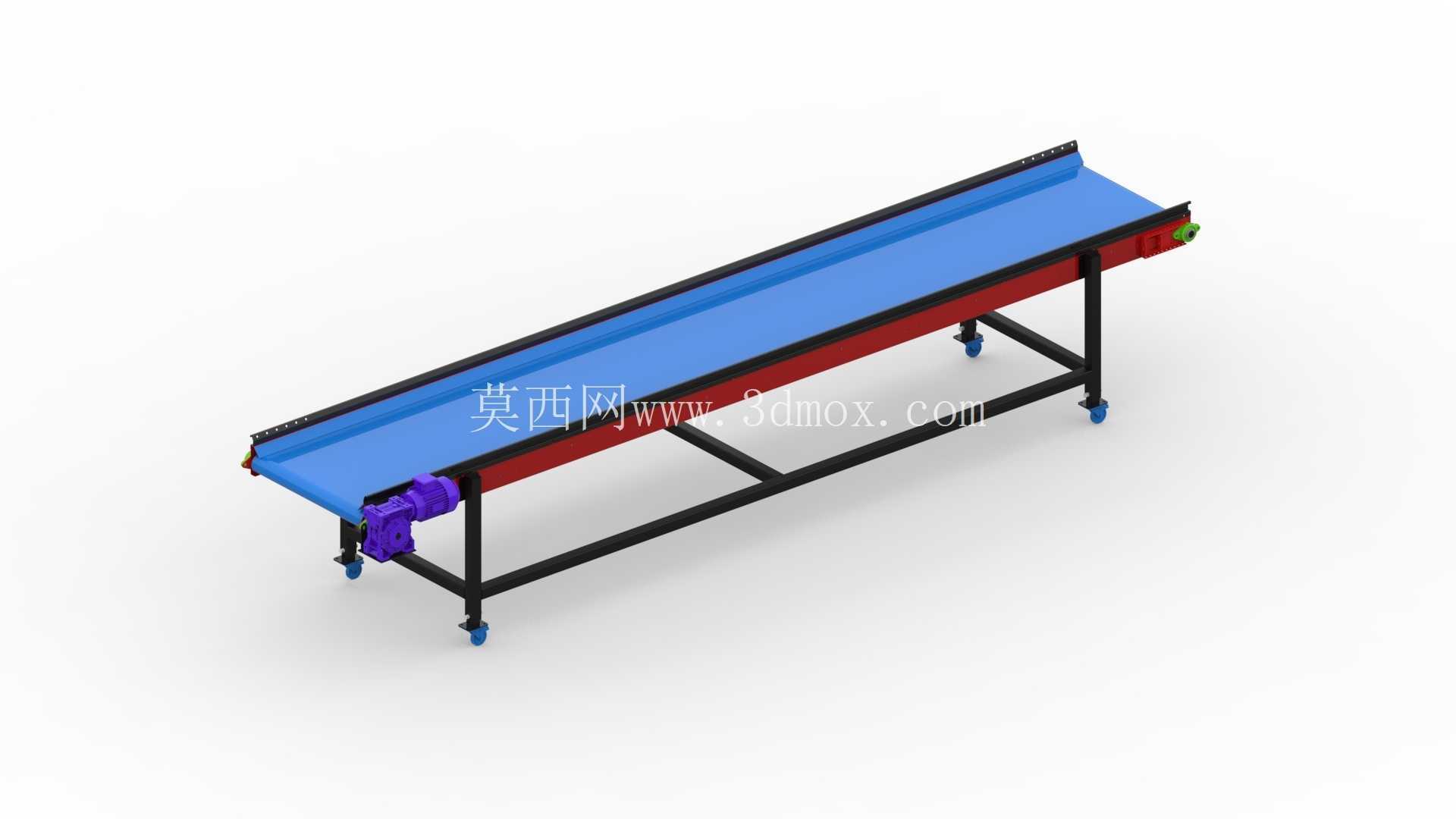

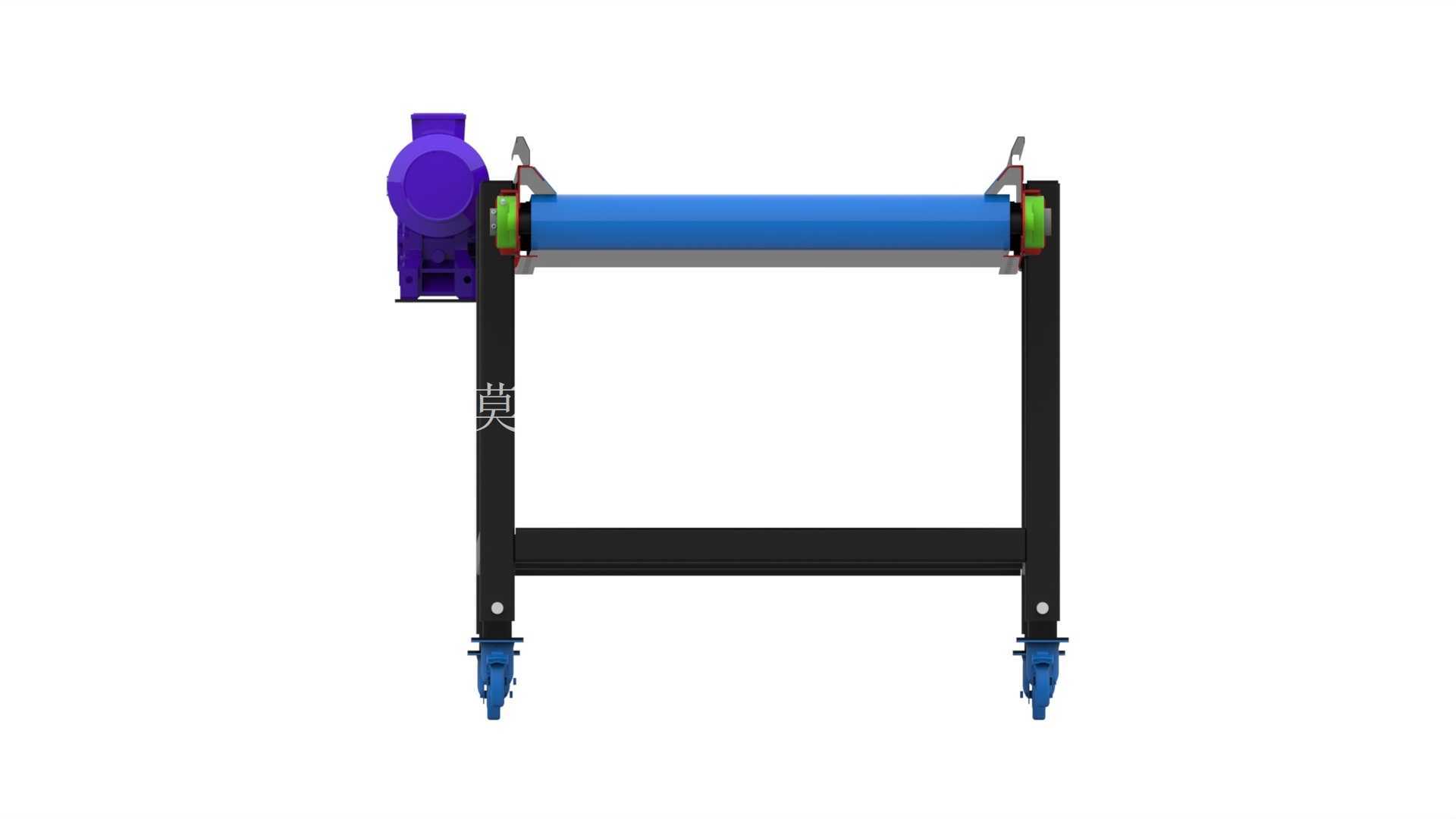

　　设备的功能设计完全围绕轻型连续输送的核心需求展开，机身主框架采用标准矩形钢管焊接成型，框架底部配置了四个带刹车的万向脚轮，不需要额外做地脚螺栓固定，单人就可以推动设备在车间内调整工位位置，适配多品种小批量生产时频繁调整产线布局的需求。输送面两侧设置了一体式的蓝色挡边结构，挡边高度刚好适配马铃薯、洋葱这类球形农产品以及小型盒装零部件的输送高度，避免输送过程中物料从皮带两侧滚落，同时挡边采用圆弧过渡设计，没有尖锐棱角，不会在输送过程中刮伤农产品表皮或者磕碰工件表面。皮带驱动端设置在设备一端的下部，采用电动滚轮直接驱动主动辊的结构，省去了复杂的链传动或者齿轮传动结构，既降低了设备整体的自重，也减少了后期维护的润滑点，日常使用只需要定期检查皮带张紧度即可。设备另一端设置了张紧调节机构，可以通过端部的调节螺栓调整从动辊的前后位置，补偿皮带长期使用后的拉伸变形，保证皮带运行时不会出现跑偏、打滑的问题。

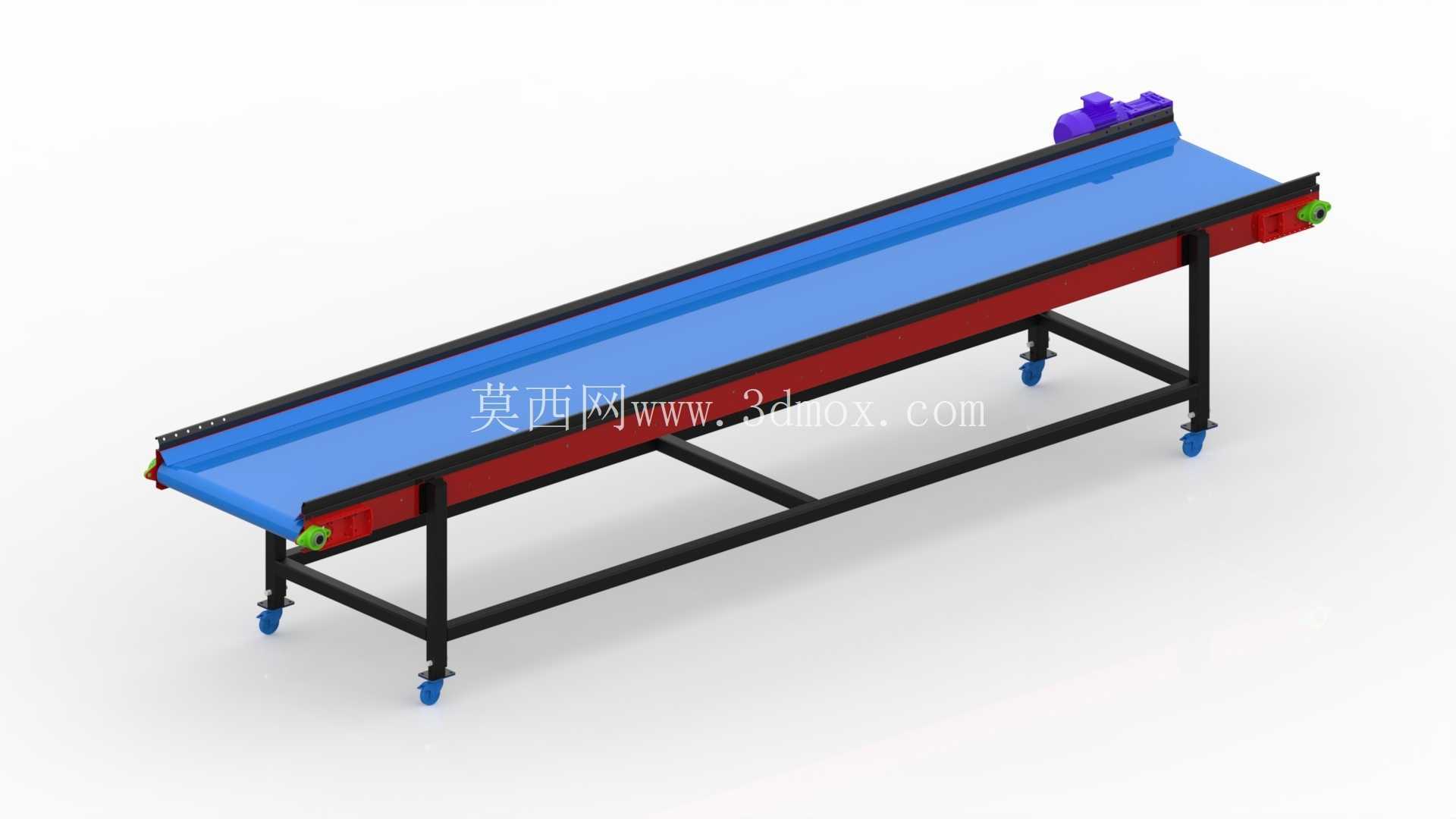

　　从结构设计的思路来看，这款输送设备没有采用复杂的模块化快拆结构，而是优先保证结构的稳定性与制造成本的可控性，框架的焊接位置都做了打磨处理，支腿之间设置了横向的连接杆件，形成稳定的矩形支撑结构，即使设备满载输送物料，也不会出现框架晃动的问题。皮带下方设置了多组平行的托辊，托辊间距控制在合理范围内，避免皮带在承载物料时出现下凹变形，保证输送面的平整度，对于需要平稳输送的易损工件来说，这种托辊排布方式可以有效减少物料在输送过程中的颠簸。设备的驱动端上方设置了电机安装位，电机外罩做了安全防护设计，避免操作人员在设备运行时误触转动部件，符合车间生产的安全规范。

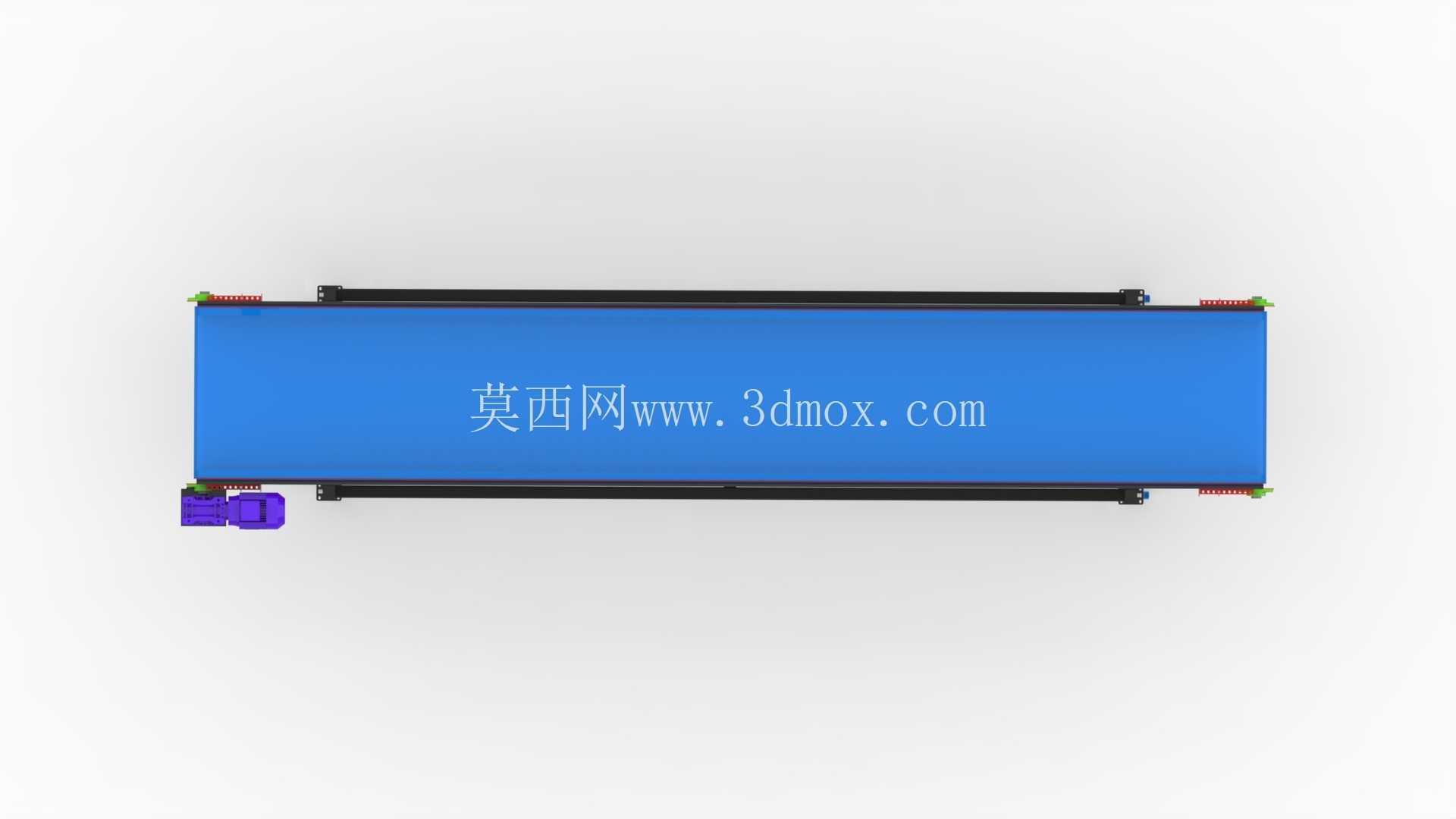

　　关于安装边界与外形尺寸的适配，这款输送设备的整体高度控制在成年人腰部操作的舒适区间，不需要额外搭建操作平台，操作人员站在设备两侧就可以完成物料分拣、摆放的操作，设备长度可以根据实际工位需求做同比例缩放，本次建模的标准款长度适配中小型加工车间的工位间距，宽度刚好满足单排物料连续输送的需求，不会占用过多的车间通道空间。安装时只需要将设备推到预设工位，踩下四个脚轮的刹车装置，接通电源就可以投入使用，不需要做复杂的现场安装调试，对于没有专业设备维护人员的小型加工户、小微生产车间来说，这种低门槛的安装使用方式可以大幅降低设备的投入成本。在实际使用过程中，还可以根据输送物料的特性更换不同表面材质的皮带，比如输送表面带泥的农产品时可以选用防滑的花纹皮带，输送电子零部件时可以选用防静电皮带，不需要改动主体框架结构，只需要更换皮带并调整张紧度就可以完成适配，设备的通用性较强。

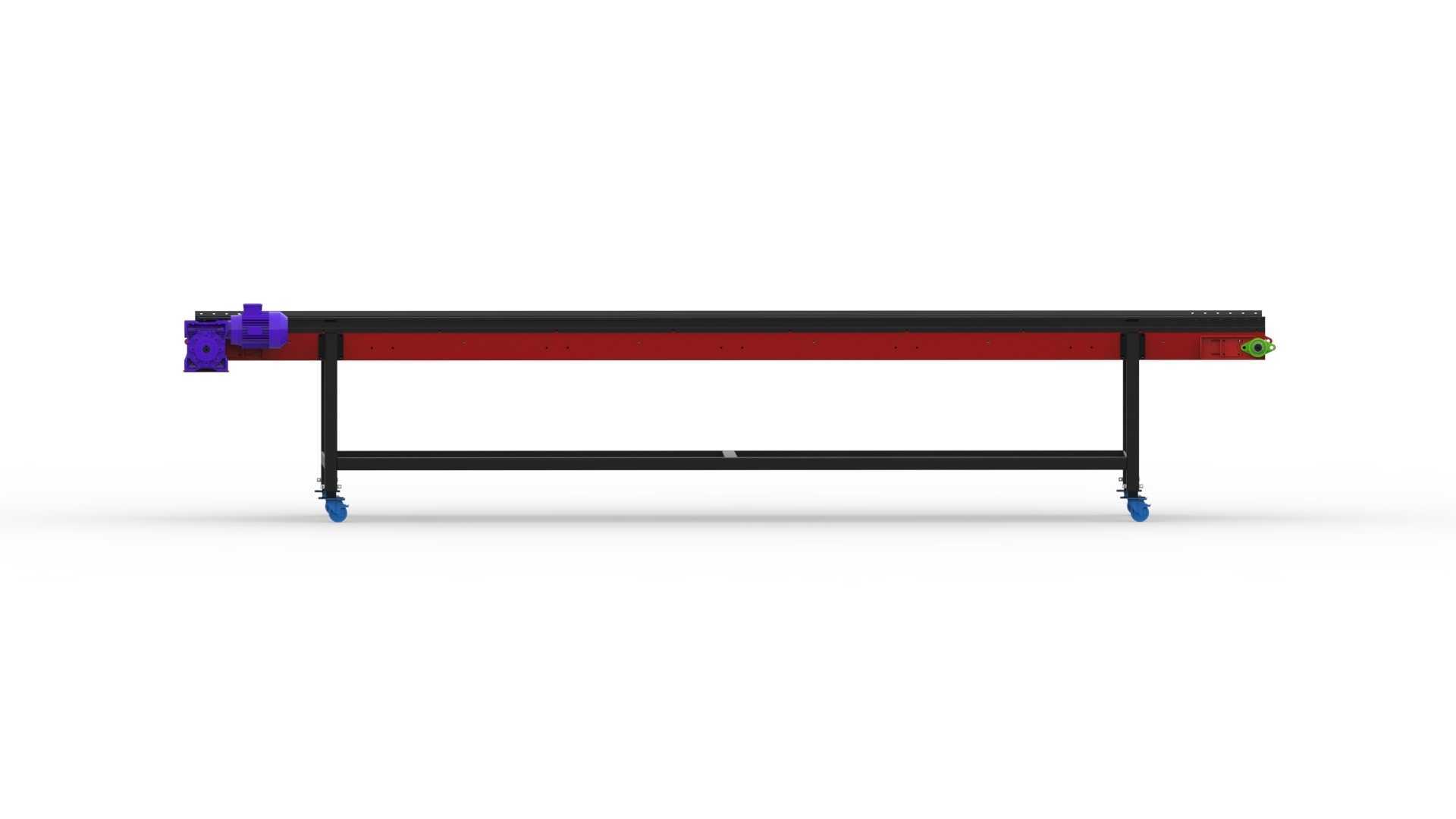

　　设备的支腿高度可以根据对接设备的高度做小幅调整，支腿底部设置了调节螺栓，当地面不平整时，可以通过调节螺栓调整四个支腿的高度，保证设备整体处于水平状态，避免皮带因为设备倾斜出现跑偏问题。输送线的两端都做了圆弧过渡的导料结构，物料从上游设备落到皮带上时，可以顺着导料结构平稳进入输送面，不会出现物料卡滞、掉落的问题。整体结构没有多余的装饰性设计，所有部件都服务于轻型物料连续输送的核心功能，没有冗余的结构设计，既控制了设备的整体重量，也降低了生产制造的材料成本，适合作为轻型产线的基础输送单元使用。
