气缸执行器活塞筒状结构设计

　　在气动执行机构的整套传动链路里，活塞是直接承接压缩空气推力、把气体压力能转化为直线往复机械能的核心运动件，这款筒状活塞结构，最初是针对大行程小缸径的直行程气缸工况做的适配设计，常见应用在化工管线的气动切断阀、暖通风道的风阀执行机构、轻工产线的直线推送工位这类对运动件自重敏感、行程长度偏大的场景里。

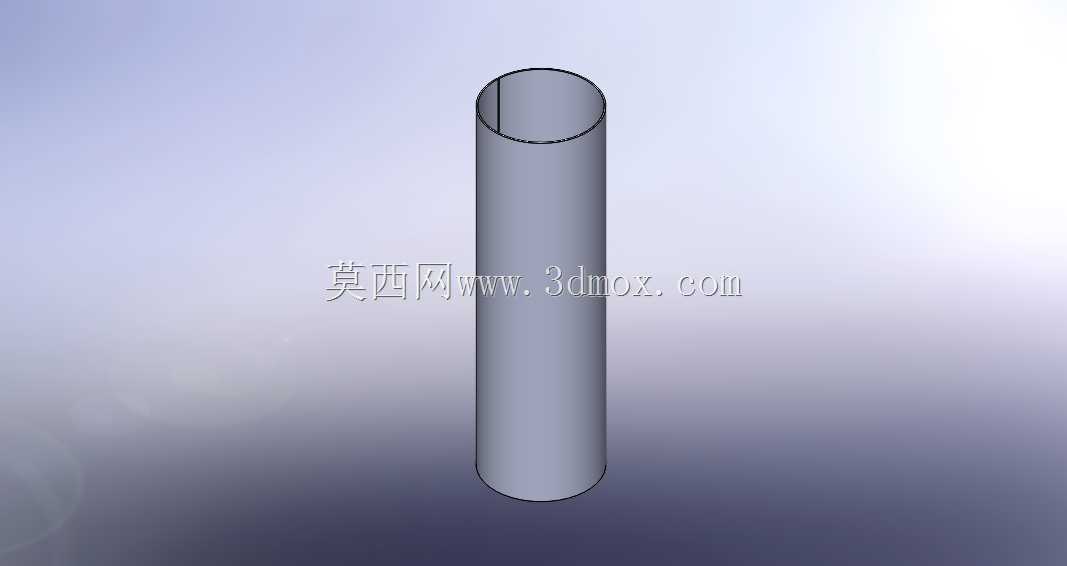

　　做结构方案的时候，最先敲定的不是壁厚也不是配合公差，而是整体的空心筒构型：常规实心活塞在长行程气缸里会带来两个很棘手的问题，一是运动件整体质量偏大，气缸换向的时候活塞自身的惯性冲量会直接作用在缸端端盖上，频繁启停的工况下端盖缓冲密封圈的疲劳寿命会折损三成以上，二是长实心棒料的加工余量大，单件切削耗时高，材料利用率往往不到四成。改成两端通透的薄壁圆筒构型之后，活塞自身重量能降到同尺寸实心件的15%左右，换向冲击大幅降低，同时筒体内的中空腔还能和活塞杆的内通气路配合，适配部分双作用气缸的差动通气需求，不用额外在活塞端面钻削斜向导通气孔，减少了加工工序里的深孔钻环节。

　　从安装边界的匹配逻辑来看，这个活塞的外圆柱面是和气缸缸筒内壁直接形成滑动配合的工作面，设计阶段外圆的尺寸公差严格按照H7/f6的间隙配合选取，既保证活塞在缸筒内往复运动的时候不会出现卡滞，又把配合间隙控制在0.02到0.05毫米区间，避免活塞两侧的压缩空气从配合面大量窜漏。外圆面预留了环形密封槽的安装位置——当前展示的是活塞基体结构，实际装配的时候会在环槽内嵌入格莱圈或者Y型聚氨酯密封圈，密封圈的唇边在气压作用下贴紧缸筒内壁，把无杆腔和有杆腔的气路完全隔断，保证推力输出的效率。筒体的上端面加工有均匀分布的轴向连接孔，用来和活塞杆的端部法兰做螺栓锁紧，锁紧之后活塞和活塞杆形成刚性同步运动体，气压作用在活塞端面的推力会完整传递到活塞杆末端，带动外接的阀板、推板或者夹紧机构完成动作。筒体下端的内孔做了轻微的倒角导向，在总装的时候可以顺着导向套快速套入预装在缸底的缓冲柱塞，活塞运动到行程末端的时候，缓冲柱塞先插入活塞的内孔，把腔体内残留的压缩空气封在缓冲腔里，通过节流小孔缓慢排气，让活塞的运动速度在行程最后10到15毫米区间线性降低，避免硬碰撞产生的噪音和结构冲击。

　　实际工况校核的时候，首先要算的是筒体的径向承压刚度：薄壁圆筒在两侧气压差作用下，筒壁会承受均匀的径向张力，壁厚选取的时候要保证在1兆帕的常规工作气压下，筒壁的径向变形量小于0.01毫米，不会因为变形胀大导致外圆面和缸筒内壁挤死。如果是用在0.8兆帕以上的中高压气动场景，壁厚会在基础值上上浮0.5到1毫米，同时在筒体中部增加一圈加强环，既提升径向刚度，加强环还可以顺带作为中间导向支撑，进一步拉长活塞的导向支撑跨距，避免长行程运动的时候活塞出现偏磨、倾斜卡滞的问题。

　　选材层面这类筒状活塞大多选用6061铝合金做硬质阳极氧化处理，铝合金的自重小、运动惯性低，硬质氧化之后表面硬度能达到HV300以上，和缸筒的铝合金内壁或者不锈钢内壁摩擦的时候磨损率极低，就算偶尔出现润滑不足的工况，也不会出现两接触面咬合拉伤的问题。部分有防腐要求的化工场景，会把基体材料换成304不锈钢，虽然自重有所上升，但可以在带少量腐蚀性水汽的压缩空气环境里长期工作，不会出现锈蚀掉渣刮坏密封圈的问题。

　　建模的时候这个零件的特征逻辑非常清晰：先绘制筒体的外圆和内孔草图做双向拉伸，得到基础薄壁圆筒，再在端部切除出密封环槽、端面连接孔、端部倒角，所有特征全参数化关联，后续如果要适配不同缸径的气缸，只需要修改外圆直径、内孔直径、筒体长度三个核心参数，环槽尺寸、连接孔分布、倒角参数都会自动同步更新，不用重新绘制草图，能大幅缩短同系列不同规格活塞的设计迭代周期。装配验证阶段还要重点核对活塞的运动包络空间：活塞在全行程往复运动的时候，筒体外圆和缸筒内壁的间隙均匀，端部的连接螺栓头部不能突出活塞端面，避免螺栓和缸端缓冲结构发生干涉，中空内孔的通径要大于缓冲柱塞的外径，保证末端缓冲动作可以顺畅触发，不会出现缓冲柱塞顶到活塞内孔端面的硬接触问题。
