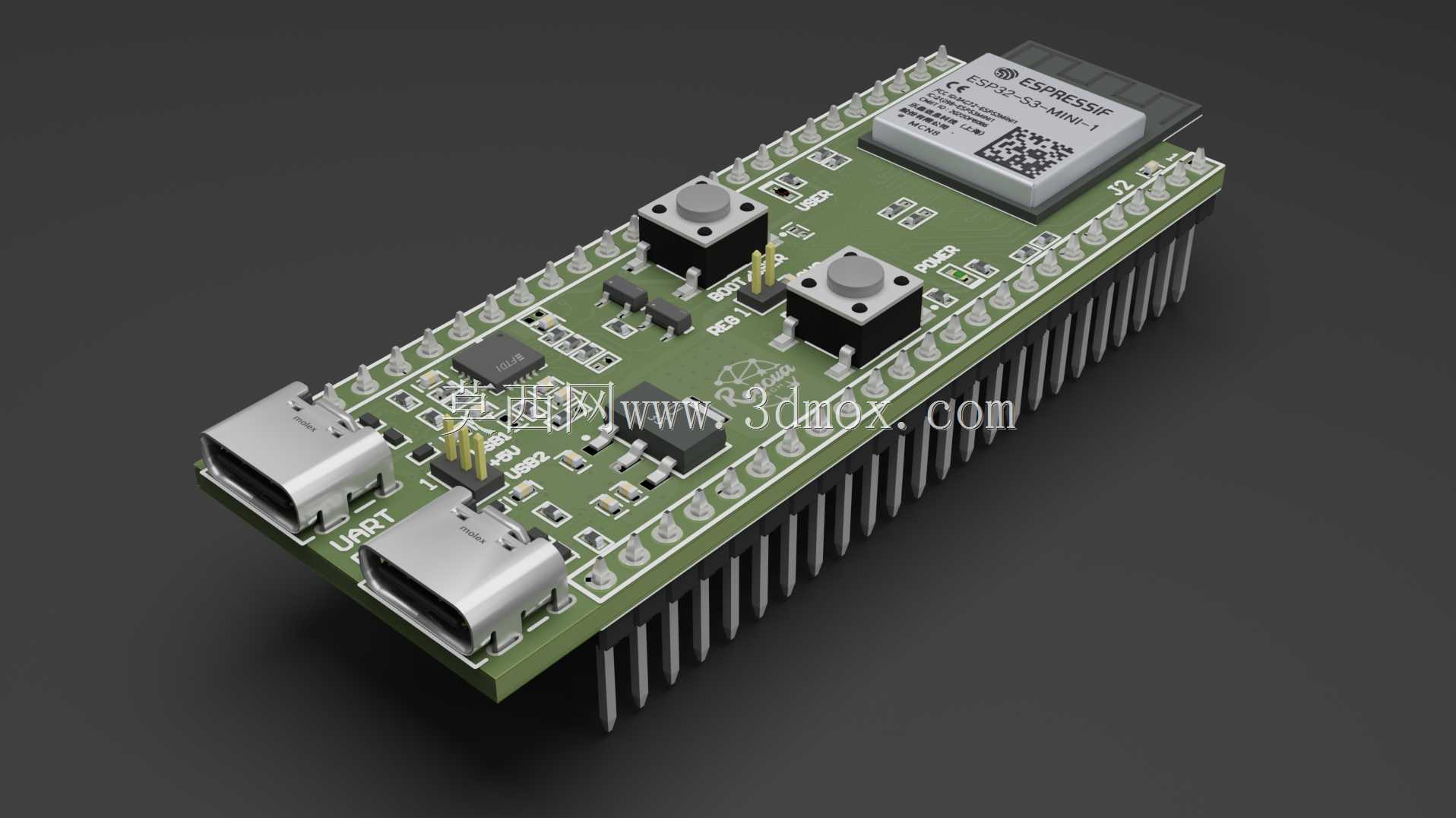

这块面向物联网终端场景定制的ESP32控制板,在结构建模阶段就完全围绕嵌入式设备的实际装机需求展开,没有沿用通用开发板的冗余布局。日常在做小型智能装备、分布式传感节点、桌面级自动化辅机的电控选型时,通用开发板往往存在接口位置突兀、排针高度不匹配、外接模块干涉外壳的问题,这块定制板把所有硬件布局按照整机内嵌的安装逻辑重新排布,PCB本体采用长条形窄幅轮廓,两侧整排排布标准2.54mm间距排针,排针统一向板体下方伸出,既可以直接插在面包板做前期功能验证,也能直接焊接在底层载板上,作为整机的核心控制模组使用,板体宽度控制在极小尺寸,在紧凑的控制箱内部安装时,不会挤占周边接线端子、电源模块的排布空间。
板体上的两个Type-C接口分别布置在板体长边的端部位置,其中一个标注UART的接口专门负责串口烧录与调试通讯,另一个接口可作为USB数据交互或者供电入口,双接口分置的设计避免了现场调试时反复插拔通讯线、供电线的麻烦,调试阶段可以一边保持供电一边抓取串口日志,装机之后也可以根据外壳开孔位置,任选一个接口朝外引出,不用额外飞线转接。板载的ESP32核心模组布置在板体远离接口的一端,模组自带板载陶瓷天线,建模时特意在天线对应的板边区域预留了净空范围,没有在天线投影区布置高大元件,避免金属元件遮挡无线信号,保证WiFi、蓝牙的通讯稳定性,这一点在把板子封闭进金属外壳的场景下尤为重要,结构设计时可以直接把天线区域对准外壳的非金属开窗位置,不用额外改装外接天线。
板面上的三个轻触按键按照人机交互的操作逻辑排布,两个功能按键靠近板体中部,复位按键靠近模组端,按键的高度统一选型,整机面板开孔时可以直接在外壳对应位置开出按键通孔,不用额外加装延长按键。板上的贴片阻容、电源管理芯片、状态指示灯全部采用低矮贴片封装,整个板体除了排针、按键、无线模组之外,没有超高元件,整机堆叠时,板体上方预留的间隙只要满足按键行程即可,大幅压缩了电控仓的厚度尺寸。
从安装边界来看,整板的外形轮廓规整,没有向外伸出的异形接插件,两侧排针的外侧就是PCB板边,安装时可以直接用两侧排针作为定位基准,在底层载板上对应排布焊盘,不需要额外设计固定孔,若需要悬空安装,也可以在板体四角预留的非金属空位加装铜柱,铜柱的安装位置避开了所有走线与焊盘,不会出现钻孔破坏线路的问题。和通用开发板相比,这块定制板砍掉了所有用不到的冗余接口与扩展元件,把成本、占用空间都压缩到适配量产终端的水平,既可以在原型开发阶段快速完成传感数据采集、无线通讯、执行器控制的功能验证,也能直接小批量装机用在智能农业主控、小型配电监测节点、桌面自动化设备的控制单元里,结构建模时完整还原了PCB板厚、焊盘凸起高度、排针针脚长度、接口的插接深度、按键的按压行程,把所有元件的装配干涉位置都提前做了校核,导入整机装配时可以直接检查外壳开孔、内部走线、周边模块的间隙,不用二次测量元件尺寸,避免后期装机出现接口对不准、元件顶壳、排针长度过长触碰底板的常见问题。板上的电源走线按照嵌入式设备的供电需求做了宽度优化,对应的结构模型里也保留了电源区域的元件布局,做热分布评估时可以直接根据元件位置预留散热空间,在密闭电控仓内长时间运行也不会出现局部元件过热的问题。
