模块化立柱防撞缓冲防护套结构

　　立柱防护件多用于厂区通道、仓储货架端头、装卸月台、设备支撑柱以及人车混行区域。现场作业中，叉车、托盘车、AGV或周转小车在转弯、倒车和对位时，容易与钢立柱、货架支腿、建筑结构柱发生刚性碰撞。若柱体直接承受冲击，轻则漆面脱落、柱脚变形，重则影响货架承载稳定性和建筑结构安全；车辆端也会出现护架变形、门架损伤等问题。这类缓冲防护套的核心作用，是在碰撞发生时先于金属柱体接触冲击物，通过外层包覆结构吸收和分散能量，降低瞬时冲击力，同时用醒目的颜色提示通道边界，减少误碰概率。

　　从结构形态看，该防护套采用多瓣围合式外形，截面围绕立柱形成近似花瓣状的外轮廓。外周不是简单圆筒，而是由多个凸起缓冲单元沿周向排列，单元之间保留内凹过渡。这样的形态有两方面考虑：一是增加受撞区域的有效变形空间，碰撞点落在凸起部位时，侧壁可以产生局部压缩和弯折，而不是把载荷直接传递给立柱；二是多面轮廓能够适应不同方向来车，无论正向撞击还是斜向擦碰，都有相应的缓冲面承接。内壁需要与被保护立柱保持合理间隙，间隙过小会使护套在轻微变形时即顶住柱体，缓冲能力下降；间隙过大则会造成护套定位不稳，受撞后容易偏转或脱落。

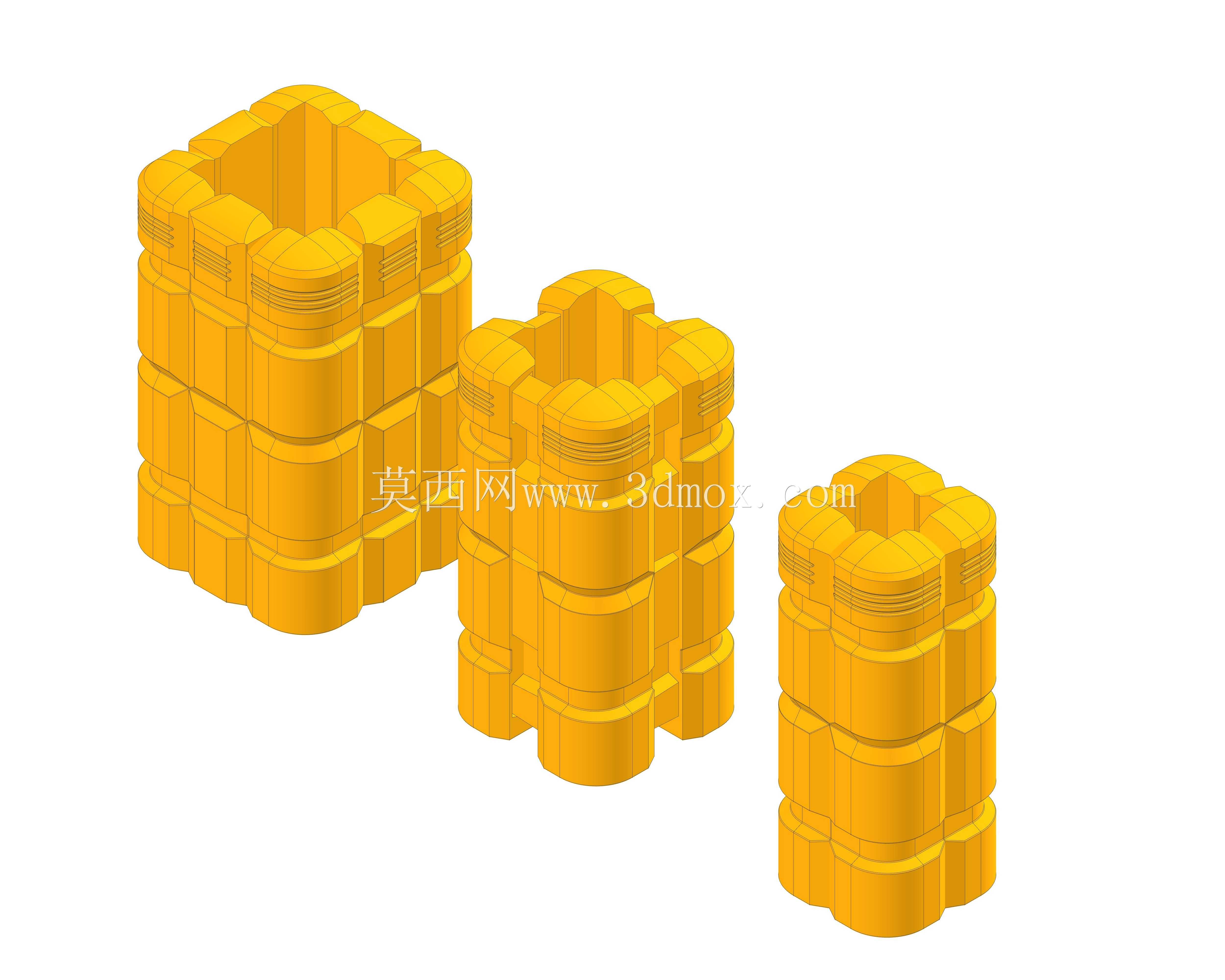

　　模型中呈现了不同高度规格，说明该类产品并非只按单一柱径设计，而是可根据立柱截面、防护高度和现场风险等级组合选用。低矮规格适合货架脚、设备支腿等靠近地面的碰撞点，重点防护叉车货叉和护架的低位冲击；加高规格则覆盖车辆前端、托盘边缘更容易接触的高度区间。多层环状加强筋沿高度方向分布，使护套在竖直方向具备分段刚度。靠近端部的环筋主要承担堆叠、拼接和限位作用，中间环筋则抑制长筒件受撞时出现整体失稳。若现场需要更大防护范围，可通过端部接口逐段接长，接长部位应保证周向对齐，避免错位形成薄弱台阶。

　　设计这类护套时，首先要明确被保护对象的边界尺寸。方柱、圆柱或矩形货架支腿对应的内腔形状不同，模型装配阶段应先建立立柱实体，再反推护套内腔。内腔对角尺寸、单边间隙、底部离地高度和顶部限位方式都需要在装配中检查。对于螺栓固定的柱脚，护套不能遮挡地脚螺栓、调节底板或焊缝检测位置；对于货架可调支脚，还要预留扳手操作空间，避免防护件安装后影响支脚维护。护套外径增大后，虽然缓冲能力提高，但也会占用通道宽度，在狭窄巷道中应平衡防护范围与通行净距，不能因为加装护套而形成新的刮蹭点。

　　材料与结构通常按耐冲击、耐磨损和耐候要求选择。外层宜采用具备一定韧性的高分子材料，能够在低速反复碰撞后恢复形状；颜色采用高可见度黄色，便于在仓库照明和月台阴影环境中识别。表面不宜做成完全光滑的薄壁，模型中的竖向棱线和环向筋条既增强了截面惯性矩，也让局部冲击沿相邻筋位扩散。棱角处需要设置圆角过渡，防止应力集中导致开裂；底部与地面接触区域可适当加厚，以抵抗清扫设备、托盘边缘和地面摩擦带来的磨损。

　　实际安装时，护套围绕立柱就位后，应检查四周是否同心、拼接段是否压实、开口或锁紧结构是否可靠。对于需要剖分安装的形式，拼合面应位于碰撞概率较低的方向，并通过卡扣、绑带或紧固件形成闭合约束。若护套仅靠自重套在柱外，受到斜向撞击后可能旋转移位，因此在高频叉车通道中，应考虑底部限位或侧向固定。防护套并不替代立柱本身的结构承载，它属于被动安全设施，作用是降低轻微和中等碰撞的损伤程度；对于高速重载冲击，仍需通过通道规划、凸面镜、减速标识和护栏系统综合控制风险。

　　建模时应重点保留内腔、外周缓冲瓣、环向加强筋、分段接口和端部圆角这些特征。不同高度规格可采用同一截面轮廓派生，通过控制段数和阵列数量形成系列化产品。装配验证中要做干涉检查，尤其关注护套与立柱底板、地脚螺栓、货架横梁连接座以及地面标线的关系。工程出图时还应标注最大外径、适配柱径、有效防护高度、单片或围合后的安装间隙，以及拼接段的配合方向，使选型人员能够直接判断现场是否具备安装条件。
