工业码垛用宽幅重载输送设备结构设计

　　在成品仓储、后段包装、整线物料转运的场景里，码垛工位前的输送衔接一直是产线节拍匹配的核心环节，这款输送设备的设计初衷，就是解决码垛机械手抓取前的物料定位、缓存、匀速输送需求，替代传统人工转运的低效模式，适配纸箱、周转箱、规整袋装物料的水平输送作业。从实际落地场景来看，这类设备常布置在包装线末端与码垛工位之间，也可根据车间布局接驳立体库入库口、分拣线导出口，承担短距离的规整物料传输任务，相比窄幅输送机，这款设备的台面宽度做了针对性加宽，能够兼容大尺寸整托物料的预输送，也可同时并排输送两列中小尺寸包装箱，适配不同产能节拍的产线需求。

　　设备的整体外形尺寸控制在宽度1300mm、长度1800mm、高度465-520mm区间，高度方向预留了55mm的调节余量，安装时可根据对接的码垛机械手抓取高度、前后端设备的台面高度做支脚微调，不需要额外做垫高或裁切改造，降低现场安装的适配成本。安装边界上，设备长度方向需要预留至少200mm的检修空间，宽度方向两侧各留100mm的走线与维护空间，支脚采用膨胀螺栓固定在硬化水泥地面即可，不需要额外做预埋基础，对于旧车间改造的场景适配性更强。

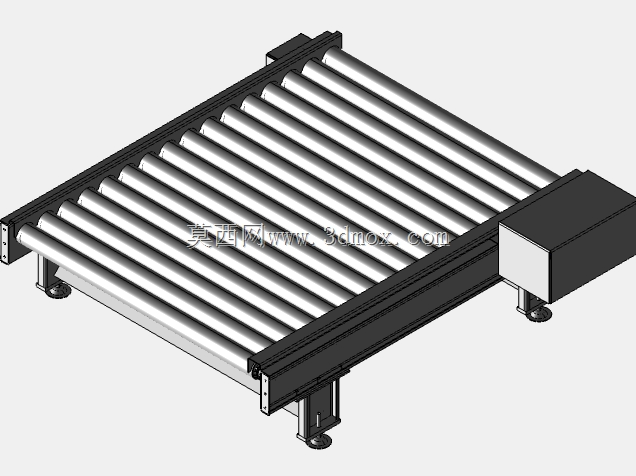

　　结构设计上，这款设备采用模块化的框架思路，主体框架用标准矩形钢管焊接成型，焊接后做整体去应力处理，避免长期重载运行出现框架变形，输送面采用密集排布的钢制滚筒，滚筒间距根据常规码垛物料的最小底面尺寸做了优化，保证最小尺寸的包装箱输送时不会出现卡滞、下陷的情况，滚筒两端采用精密轴承座安装，运行阻力小，长期运行的磨损量更低。驱动端布置在设备侧面，采用链轮链条传动的结构，相比皮带传动，这种传动形式更适合码垛工位偶尔出现的重载冲击，哪怕物料放置时存在一定的冲击载荷，也不会出现传动打滑、皮带跑偏的问题。

　　功能特性层面，设备的输送速度可根据前端产线的节拍做匹配调整，常规运行速度控制在0.2-0.5m/s区间，既保证物料输送的平稳性，避免纸箱内货品因速度过快出现移位，也能匹配码垛机械手的抓取节奏，减少物料在工位前的等待堆积。设备两端都预留了动力接驳接口，可根据产线流向需求扩展对接转弯机、顶升移栽机等配套设备，不需要对主体框架做二次改造。考虑到码垛工位的物料可能存在偏载放置的情况，框架的承重做了冗余设计，单段设备的额定动载可满足常规整箱物料的输送需求，不会因为局部偏载出现框架弯曲、滚筒卡转的问题。

　　从设计思路来看，这款设备没有做过多冗余的复杂结构，核心围绕码垛工位的实际使用痛点做优化：首先是高度可调的支脚设计，解决了不同车间地面不平、前后端设备高度差的适配问题；其次是加宽的输送台面，兼容更多规格的物料输送，减少企业因为产品尺寸变化更换输送设备的成本；再者是链轮传动的结构选择，相比轻型皮带输送机更耐冲击，适合码垛工位这种物料放置存在一定冲击力的场景，维护也更简单，只需要定期给链条加注润滑脂、检查轴承磨损情况即可，不需要频繁更换易损件。

　　实际使用中，这款输送设备可单独作为短距离物料转运使用，也可多段拼接组成长距离的码垛输送线，配合光电传感器可实现物料的自动积放，当码垛机械手处于作业周期时，输送面可自动停转缓存物料，避免物料堆积掉落，当机械手完成上一次抓取后，设备自动启动将物料输送到抓取位，整个过程不需要人工干预，能够有效提升后段包装码垛环节的自动化程度，降低人工搬运的劳动强度，也减少了人工搬运过程中可能出现的物料磕碰损伤问题。对于结构设计从业者来说，这类设备的建模重点在于框架的强度校核、滚筒的排布间距计算、传动系统的匹配，要兼顾设备的承重能力、运行平稳性与安装维护的便捷性，避免过度设计带来的成本上升，同时也要考虑现场安装的适配性，预留足够的调节余量与扩展接口，才能满足不同工厂的实际使用需求。
