三级齿轮传动变速箱结构设计

　　这套三级齿轮传动变速箱的结构方案，面向中小功率工业传动场景搭建，常见于轻工输送线、小型实验台、教学实训装备以及非标自动化设备的动力输入端，核心作用是把原动机输出的高转速低扭矩动力，经过三级啮合齿轮逐级降速、放大扭矩，匹配后端执行机构所需的工作转速与负载能力。整套传动组件预置了三档常用传动比，分别为1:4、1:3和1:2，可根据不同工位的转速需求选配对应齿轮副，无需重新改动箱体主体安装结构，就能适配多种负载工况。

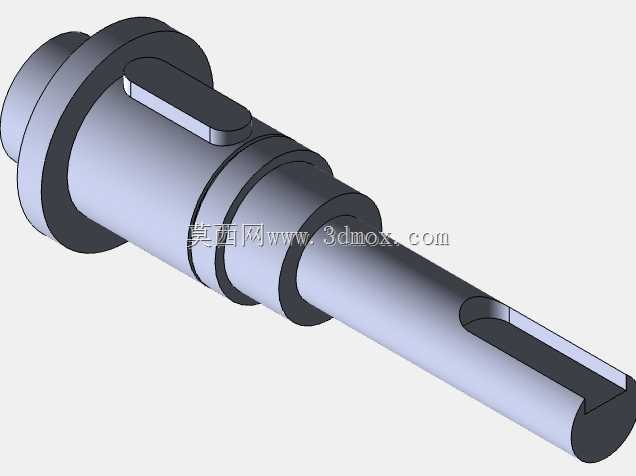

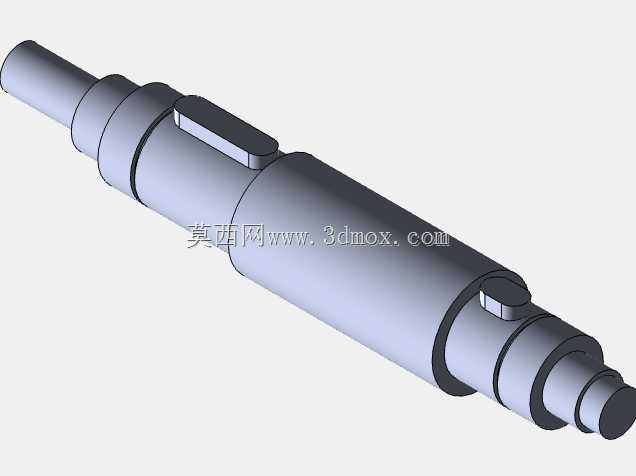

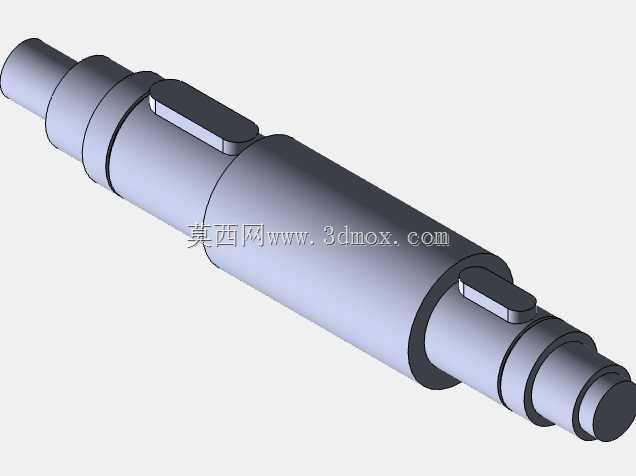

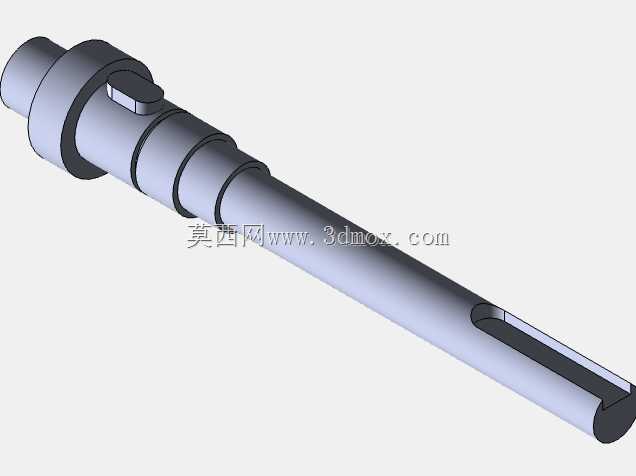

　　从实际装配逻辑来看，箱体内共布置三根平行传动轴，轴系两端全部选用标准深沟球轴承支撑，其中6001、6002系列轴承覆盖了不同轴径的支撑点位：高速轴端受力偏小，选用窄系列轻载轴承控制径向尺寸；低速输出轴端承受的扭矩与径向载荷更大，选配承载能力更高的轴承型号，保证轴系在满负载运转时回转间隙稳定，不会出现齿轮偏载、齿面局部应力集中的问题。所有齿轮与轴之间的扭矩传递全部采用平键连接，键槽尺寸按照轴径国标系列选取，键的侧面配合公差控制在过渡配合区间，既保证动力传递无打滑旷量，也方便后期检修时拆解更换齿轮，不用破坏性拆卸轴系零件。

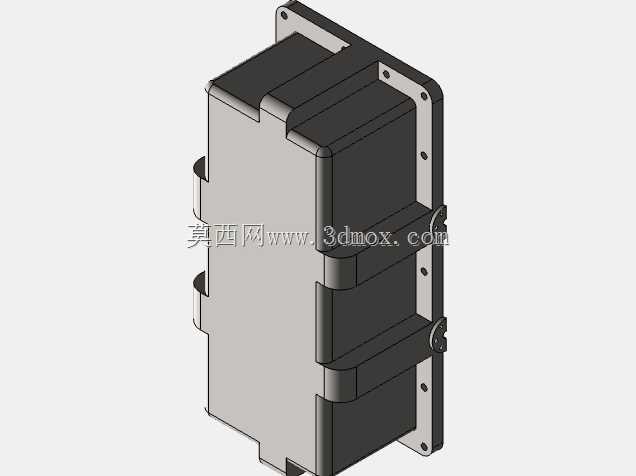

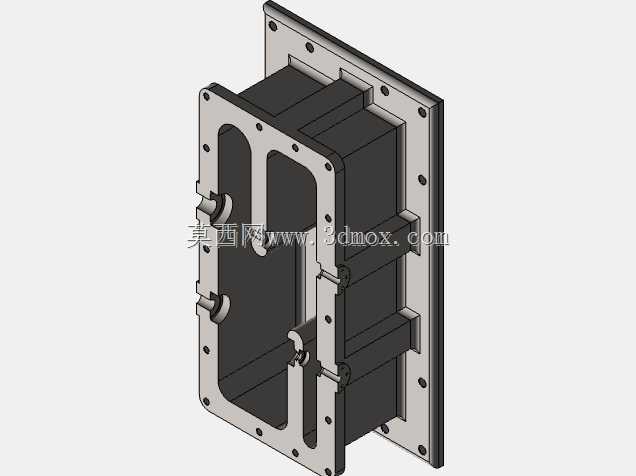

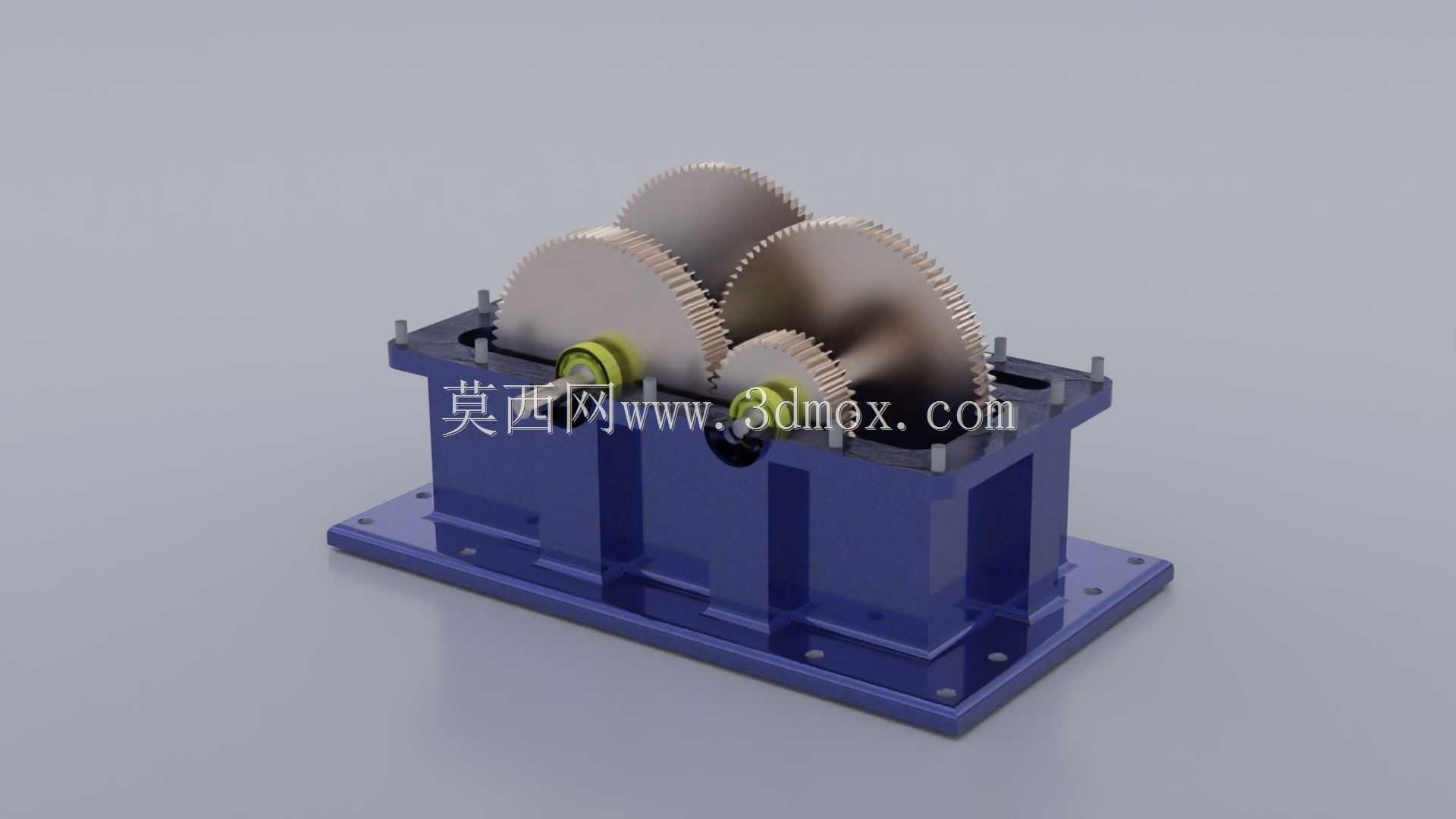

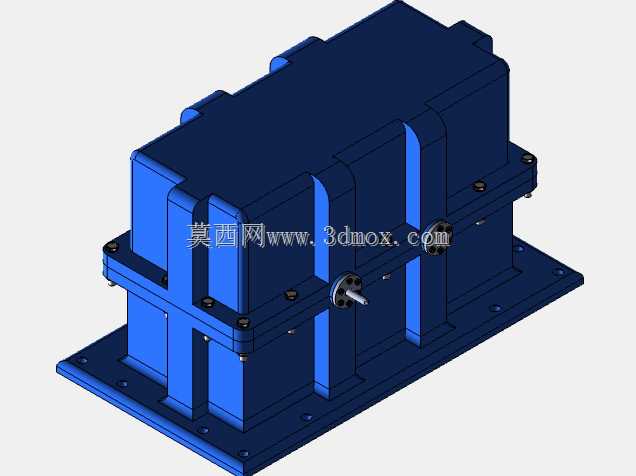

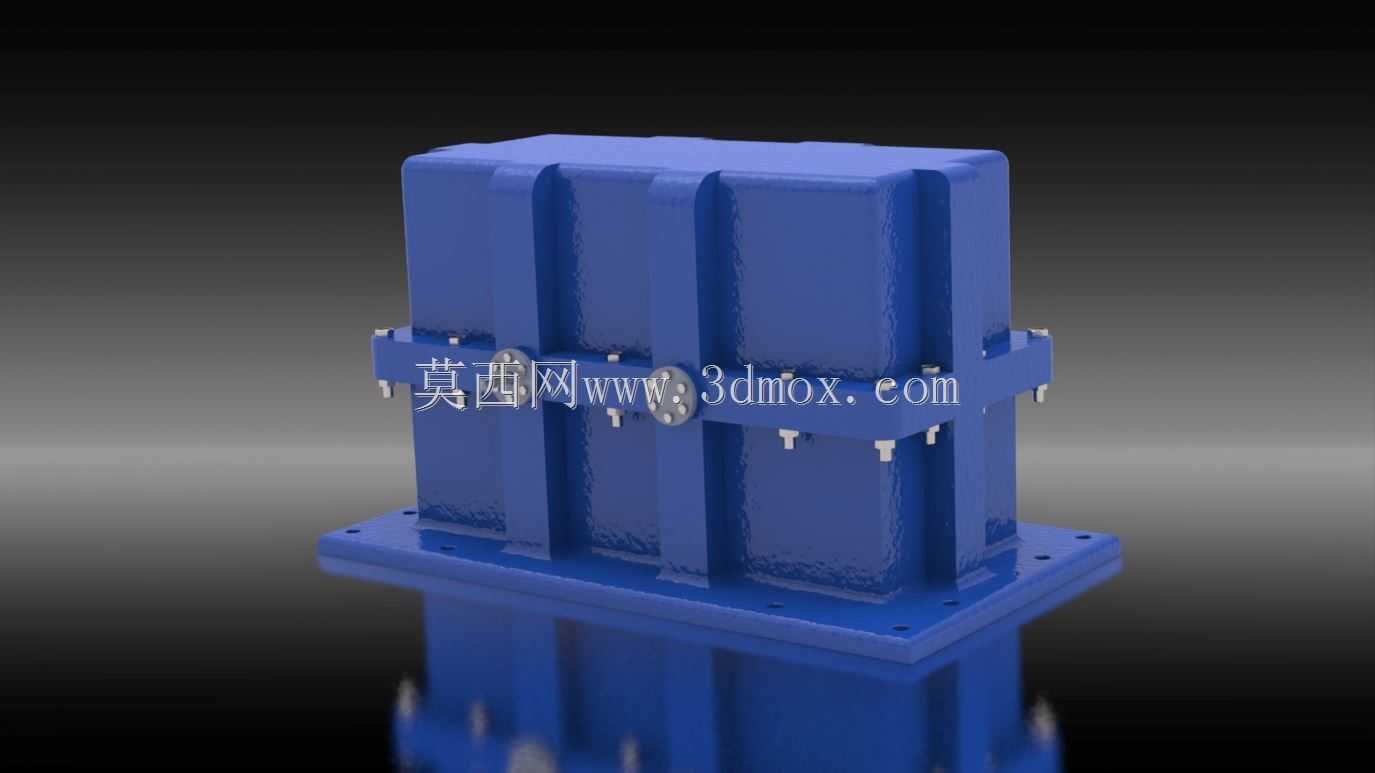

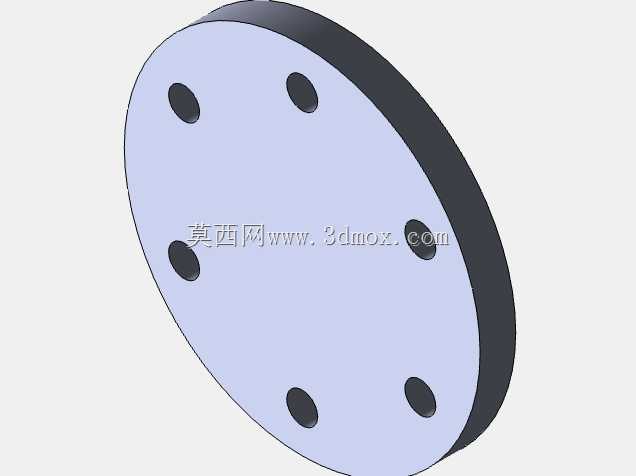

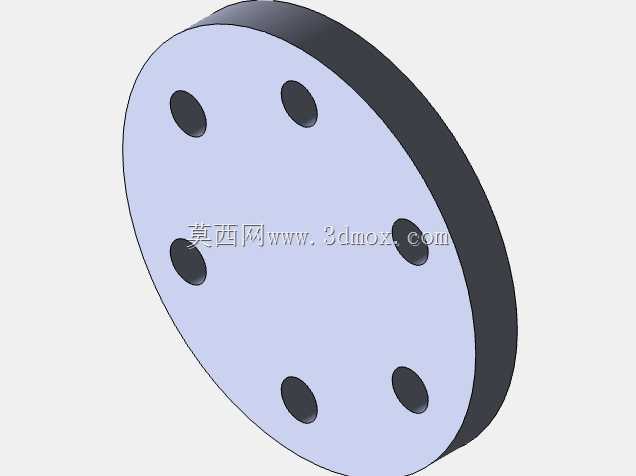

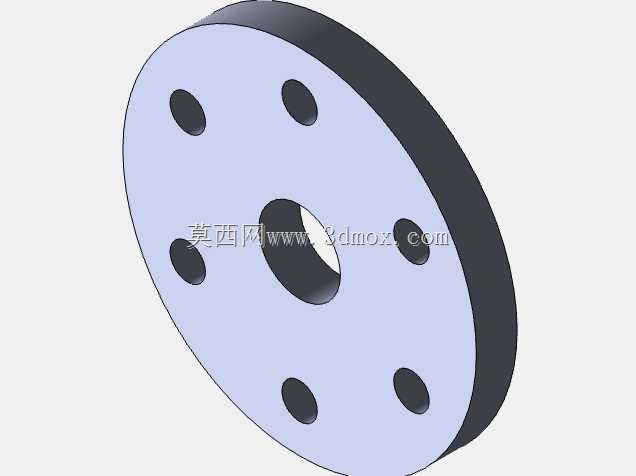

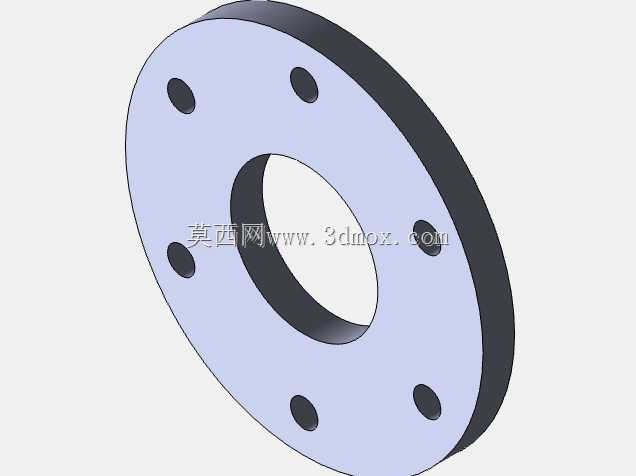

　　箱体采用分体式铸铁底座加侧壁的结构形式，底部安装法兰面预留了一圈贯通的螺栓固定孔，安装时可以直接把整台变速箱锁固在设备机架的预埋安装板上，底座的轮廓尺寸比箱体主体向外延伸出足够的支撑边，螺栓孔中心距避开了内部轴系的投影位置，现场打安装孔或者加装减震垫都有充足操作空间。箱体上盖为开口式设计，齿轮、轴、轴承全部从上方完成装配后再封盖，侧壁对应三根轴的位置加工有轴承座孔，孔位同轴度按照IT7级精度控制，保证三根传动轴的平行度误差在允许范围内，避免齿轮啮合时出现沿齿宽方向接触不均的问题。

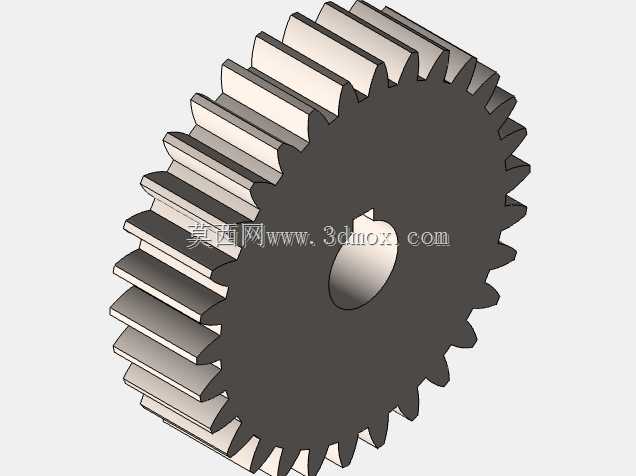

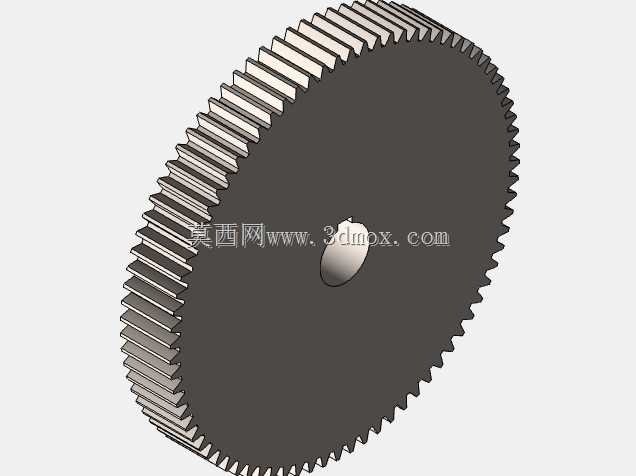

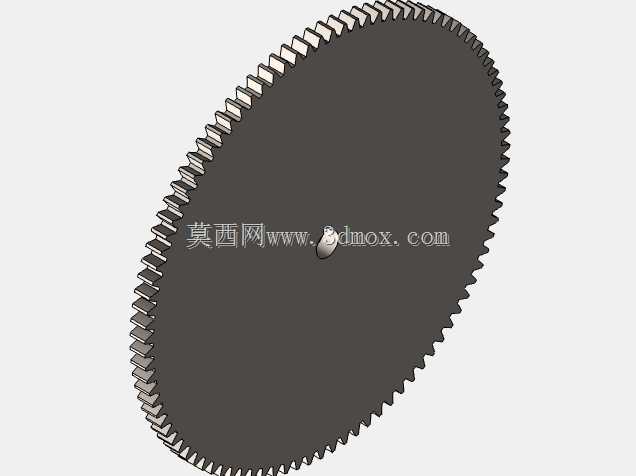

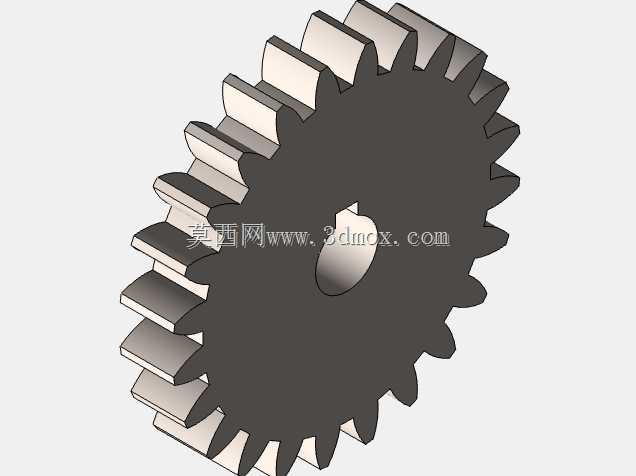

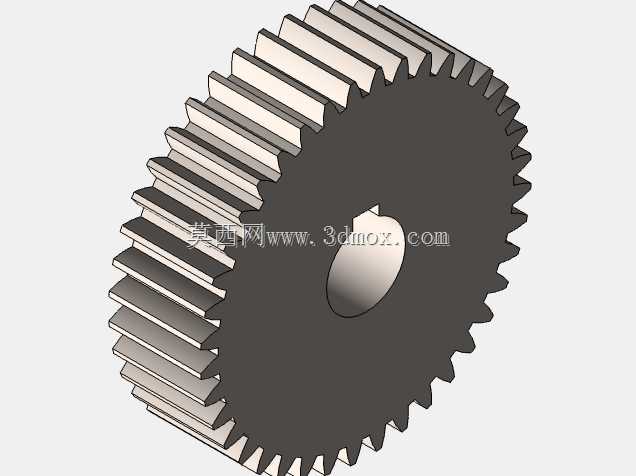

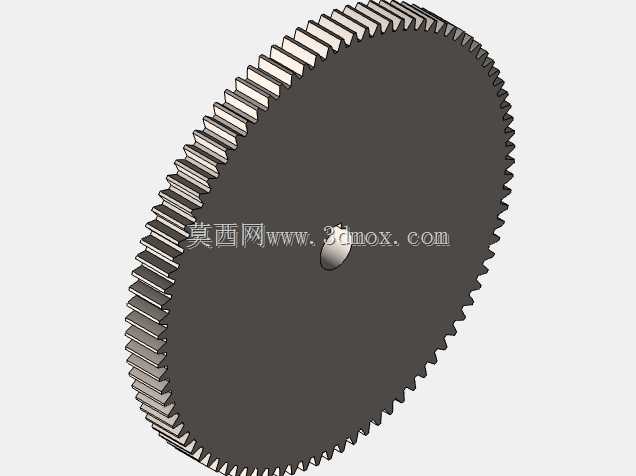

　　设计过程中先完成传动链的参数匹配：根据输入转速、目标输出转速反推每一级齿轮的齿数分配，三级传动的速比分配按照“前级小、后级大”的原则排布，高速级齿轮承受扭矩小，选用较小模数控制转动惯量，低速级齿轮受力大，适当放大模数保证齿根弯曲强度，齿面接触强度按照连续运转工况校核，避免长期满载运行出现过早点蚀。齿轮的齿宽系数、变位系数都结合中心距做了优化，箱体内部预留了足够的润滑油储油空间，齿轮下部浸入油池，运转时带油飞溅到各个啮合点与轴承位置，实现飞溅润滑，不需要额外加装复杂的强制润滑管路，日常维护只需要定期检查油位、更换润滑油即可。

　　外形尺寸方面，整台变速箱的总长、总宽、总高都按照紧凑化原则排布，输入轴、输出轴的轴伸长度和键槽尺寸符合通用传动件安装标准，外接联轴器、带轮或者链轮都可以直接选配标准件，不需要额外定制转接法兰。箱体侧壁预留了观察口与油位检查位置，调试时可以直接观察齿轮啮合的接触斑点，判断轴系装配是否到位。整套结构所有零部件都遵循通用机械设计标准，紧固件、轴承、键全部采用市面通用标准件，备件采购成本低，互换性强，既可以作为实际设备的传动单元使用，也可以作为机械设计课程中齿轮传动、轴系结构、箱体设计的典型参考案例，完整呈现从传动参数计算、零件结构建模到装配校验的全流程设计思路，建模时所有配合面、安装孔、倒角圆角都按照实际加工工艺要求绘制，不存在结构干涉、无法加工的特征，导出工程图后可以直接投入生产试制。
