0603封装蓝色贴片发光二极管结构

　　0603规格贴片发光二极管是当前高密度电子装联场景里使用频率极高的表贴指示类器件，这款蓝色发光的0603封装LED三维结构，完整还原了量产器件从封装胶体到内部焊盘、电极端子的全部几何特征，在做PCB布局校验、贴装工位仿真、整机结构干涉检查时，能够直接调用匹配真实物料的外形边界，避免因库文件尺寸偏差导致的贴片偏移、外壳顶碰、焊盘对位不准等量产问题。

　　从实际应用场景来看，这类蓝色0603贴片LED大量出现在消费电子主板、工业控制模块面板、车载小信号指示板、智能硬件状态提示位上，相比传统直插发光管，它不需要在PCB上开设通孔，波峰焊或者手工插装的工序完全省略，适配高速SMT贴片机的吸嘴取料逻辑，整盘编带供货时可以和电阻、电容同工位完成贴装，回流焊过程中器件两端的金属端子和锡膏熔融结合，固化后就能形成可靠的电气与机械连接。蓝色发光的特性常被用于电源通电提示、蓝牙连接状态指示、故障告警点位标识，在深色PCB基材上蓝色光的辨识度较高，不会和红色电源指示、绿色运行指示产生视觉混淆。

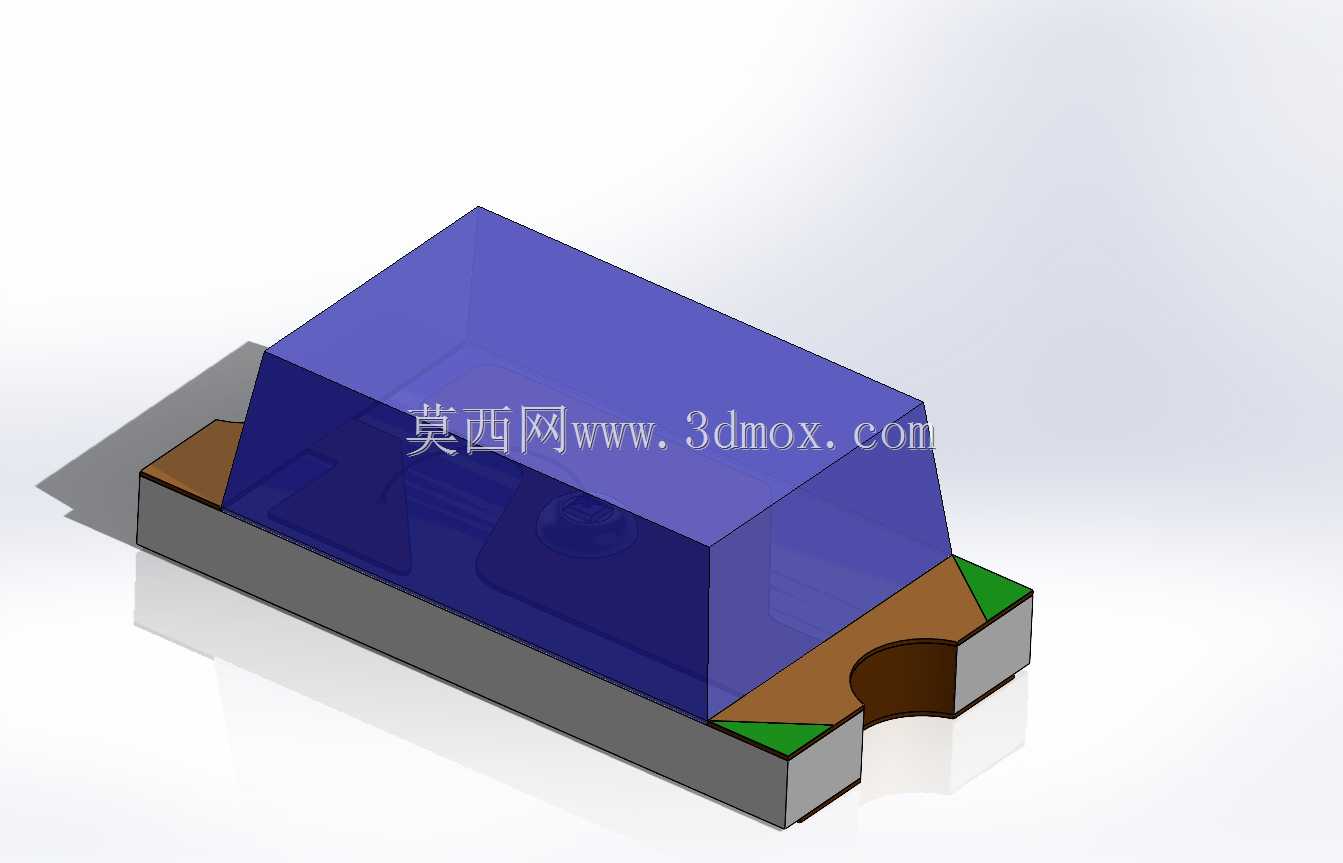

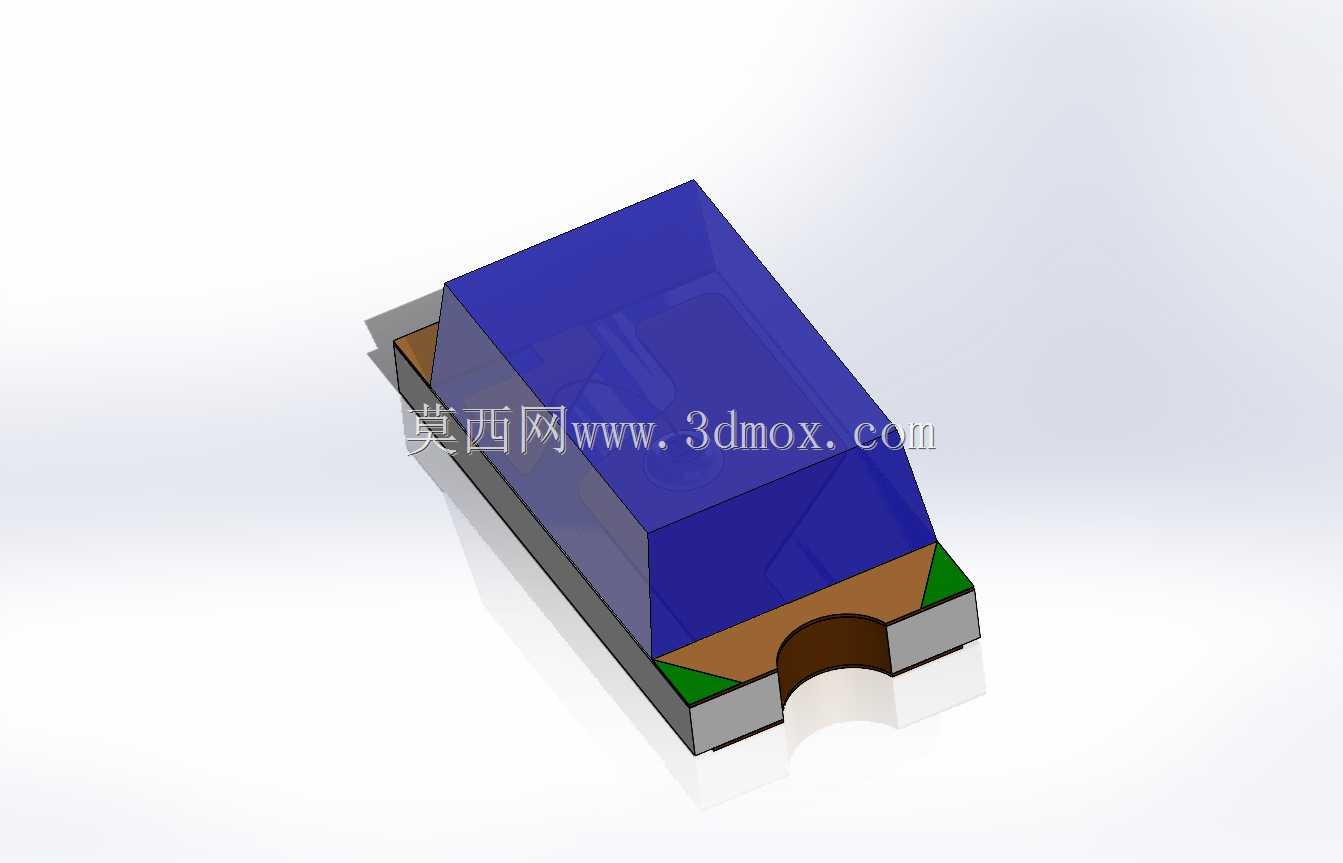

　　建模过程中首先锚定的是器件的安装边界，整体长宽尺寸控制在1.6mm、0.8mm，胶体总高度0.55mm，这个尺寸边界是PCB布局时必须严格遵守的硬约束：当结构工程师在堆叠主板和上方外壳的时候，要提前核算外壳内壁到PCB板面的间隙，若间隙小于0.6mm，就会出现外壳压到LED封装胶体的情况，轻则把胶体压偏导致发光角度偏移，重则直接挤碎封装体造成内部键合金丝断裂，器件彻底失效。两端的金属焊接端子做了贴合PCB焊盘的外延结构，端子底部和PCB板面完全贴合，端子侧面预留了锡量爬升的空间，回流焊时熔融锡膏会沿着端子侧面形成润湿弯月面，既保证焊接强度，也能在AOI光学检测时通过焊点形态判断虚焊、漏焊问题。

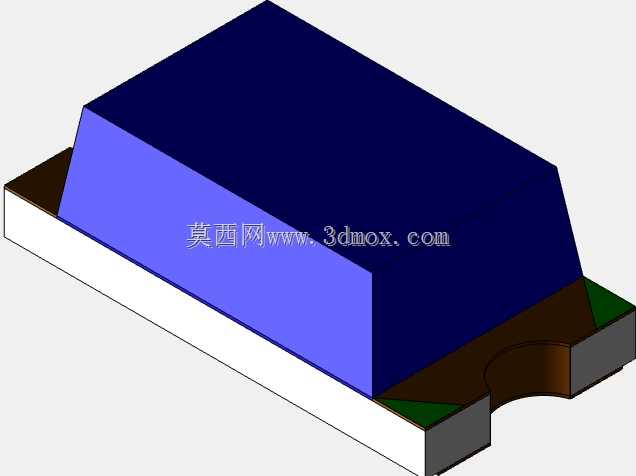

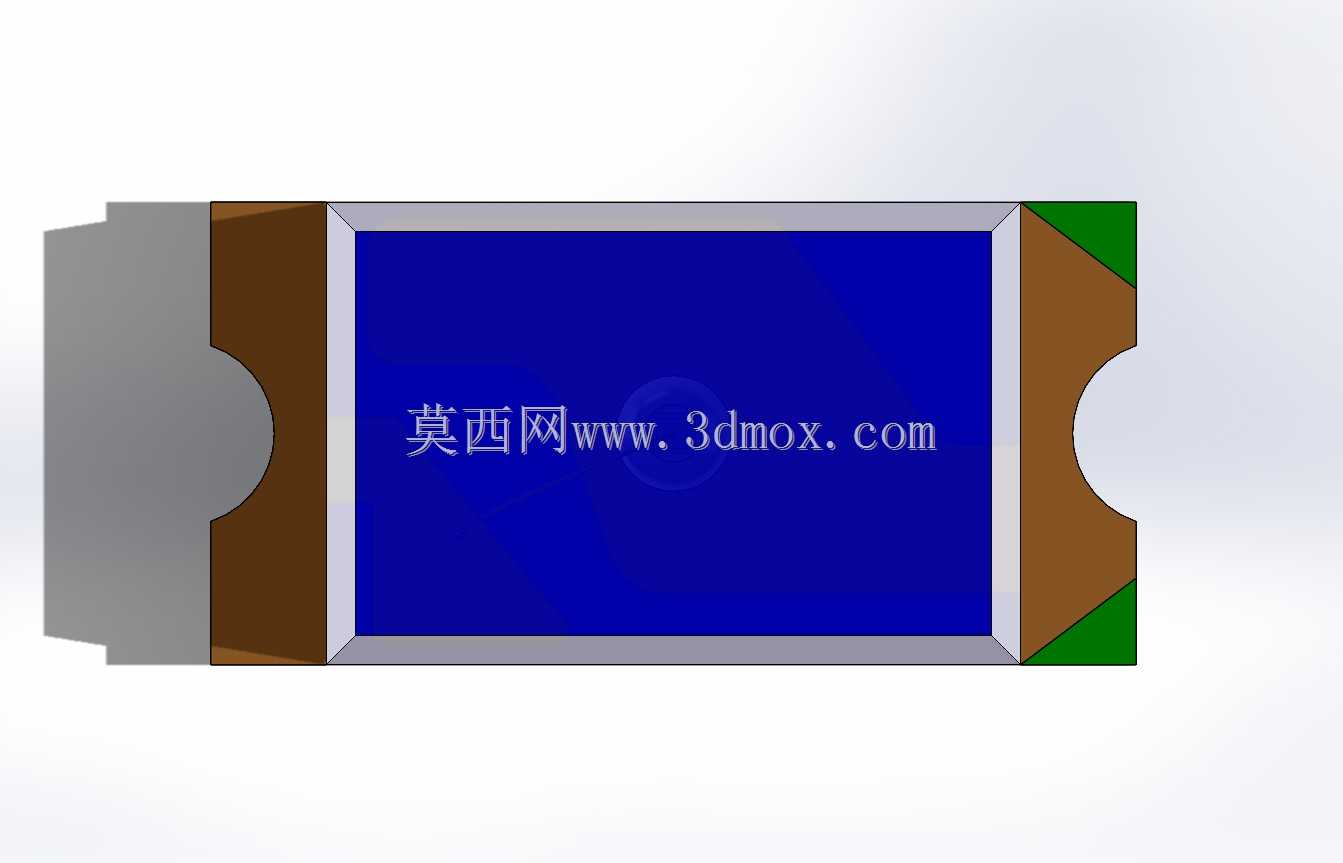

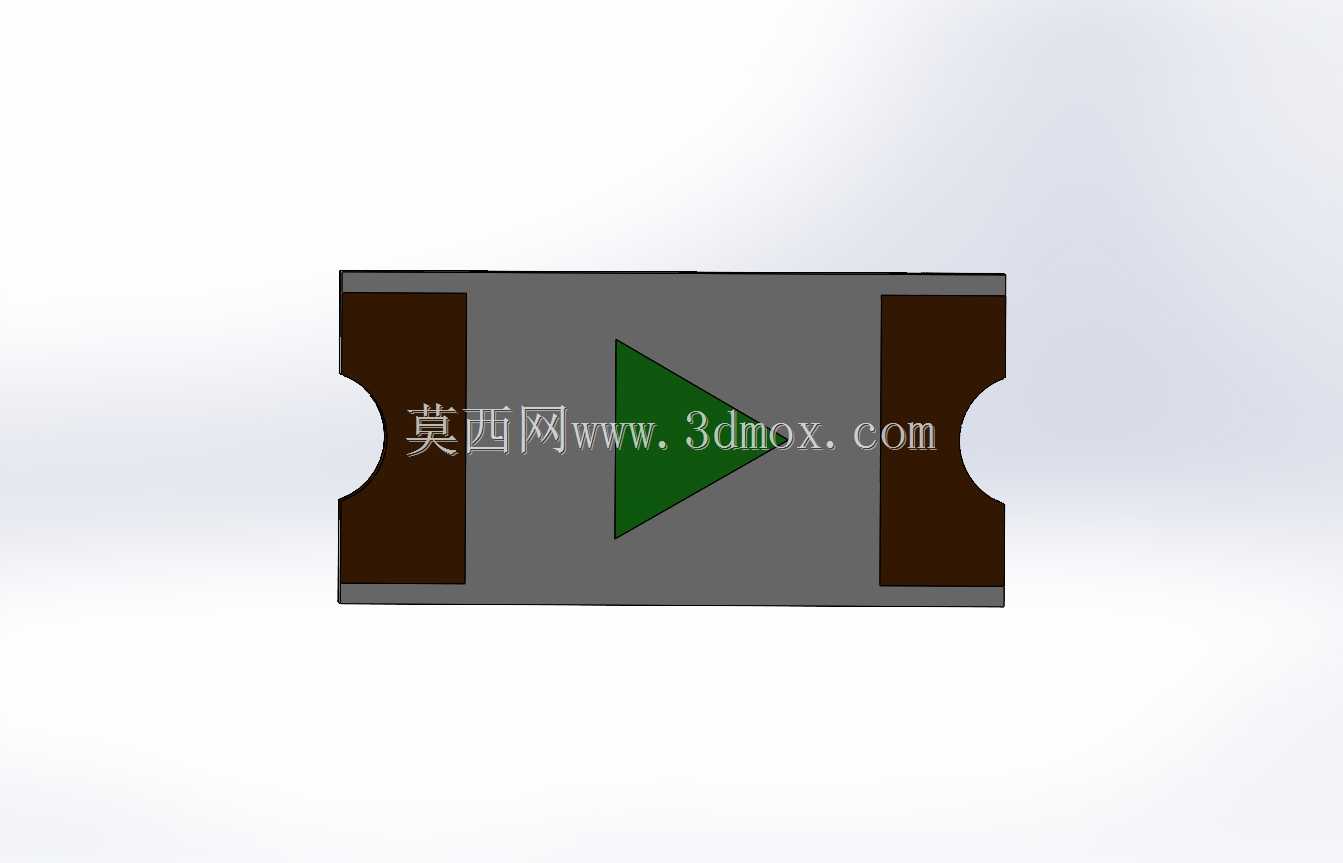

　　器件的结构分层逻辑非常清晰：底部是高反射率的白色塑封基座，基座内部预埋了两个互相绝缘的金属导电支架，其中一个支架的反射杯位置固定蓝色发光芯片，芯片通过极细的键合引线连接到另一侧电极，上方覆盖的半透明蓝色环氧树脂胶体一方面完成芯片和引线的物理密封，隔绝空气中的水汽、粉尘和焊接时的助焊剂侵蚀，另一方面胶体里掺杂的扩散剂可以把芯片发出的点光源匀化，从外部观察时不会出现明显的亮斑，出光角度覆盖器件正上方的大范围区域，不需要额外加装导光柱就能从面板开孔处透出清晰光线。胶体两侧做了微小的斜度脱模特征，和量产注塑封装的模具出模方向完全对应，基座两端的绿色标记位是封装厂的极性识别标识，对应PCB丝印上的阴极标记，SMT上料时如果器件方向贴反，通电后LED不会导通发光，维修工位需要单独返工重焊，因此三维模型里把极性标识的位置也做了准确还原，在做贴片程序编制的时候可以直接提取特征点校验物料方向。

　　在做整机装配仿真时，这个模型的精度直接影响后续工装设计的合理性：比如测试工位的顶针布局要避开LED本体位置，防止测试探针压坏胶体；面板开孔的中心要和LED发光中心对齐，开孔直径通常设置在1mm左右，既保证光线充分透出，也不会露出周边的阻焊层影响外观；如果产品需要做灌封处理，灌封胶的液面高度不能没过LED胶体顶部，否则胶体外部的灌封材料会改变光线折射路径，导致出光亮度大幅下降。另外在热设计层面，0603蓝色LED的工作电流通常在5mA到20mA区间，芯片产生的热量通过金属支架直接传导到PCB焊盘，再经由铜箔散热，建模时保留了金属端子和基座的完整接触面积，热仿真时可以准确赋予材料导热系数，核算不同工作电流下器件的结温，避免长期满负荷工作时出现光衰过快、胶体黄变的问题。

　　很多新手工程师在调用贴片LED库文件时经常忽略胶体的实际高度，只按照长宽尺寸摆放，等到样机试装时才发现外壳和器件干涉，或者导光柱和胶体之间间隙过大出现漏光，这款完全对标实物的三维结构把所有装配相关的几何细节都做了还原，不管是做PCB元件库建库参考、SMT贴装路径模拟，还是整机结构的间隙校核，都能提供和真实物料一致的几何依据，从设计阶段就规避装联、装配环节可能出现的各类尺寸匹配问题。
