滚轮直线滑动导轨副结构设计

　　在精密进给、短行程往复工位以及需要低阻力直线导向的设备中，滚轮式滑动导轨常被用于替代高预压滚珠导轨。该结构以金属板件折弯成型为主体，配合直径14.75mm的滚轮，在保持导向刚度的同时降低运动摩擦，适合检测工装、小型移栽平台、调节滑台、电子设备抽拉机构以及轻工自动化线体中的轻载直线运动场景。

　　从实际用途看，这类导轨并不承担大吨位切削载荷，而是强调平顺移动、安装便利和空间紧凑。设备运行时，外侧板件形成稳定的承托面，滚轮沿轨道接触滚动，使滑动件能够沿单一方向往复运动。相比单纯面接触的滑槽结构，滚轮接触可减小卡滞风险，在频繁微调、抽拉、对位和让位动作中更有利于保持手感一致。对于需要人工推拉的机构，滚动接触还能降低操作力；对于由气缸、电磁铁或小型电缸驱动的工位，则可减少驱动力损耗。

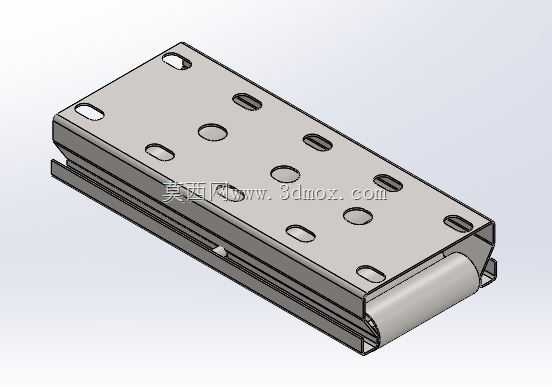

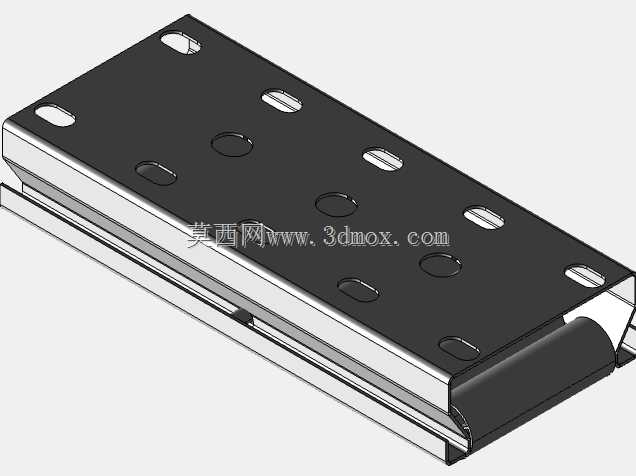

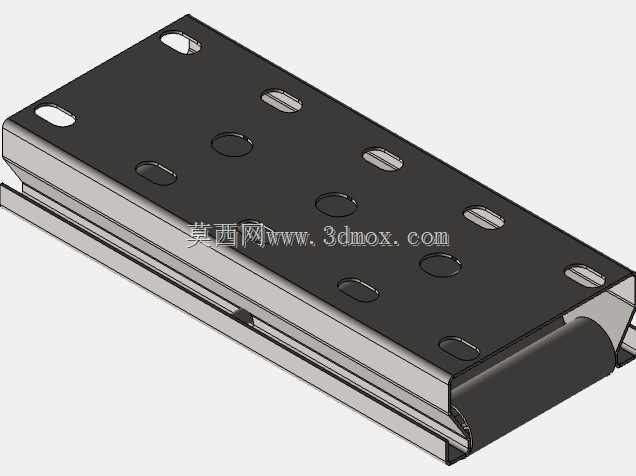

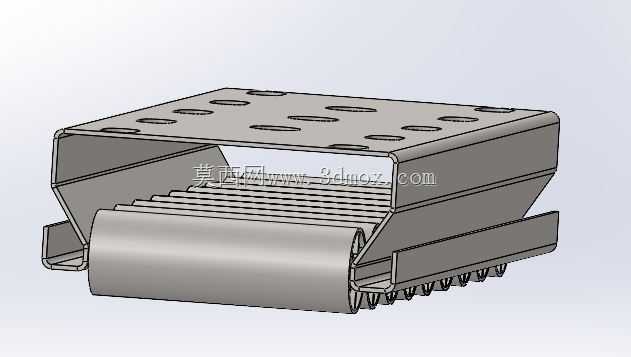

　　外形上，该导轨采用长条形板式布局，上表面布置多组安装孔，既有圆孔也有长圆槽孔。圆孔用于确定主要固定位置，长圆槽孔则提供装配调节余量，便于在整机装配时补偿孔位偏差、调整导轨平行度或修正行程方向。端部和侧面的折弯结构提高了薄板构件的截面惯性矩，使平板在承受竖向载荷时不易出现明显挠曲。导轨下方容纳滚轮与轨道配合区域，整体高度较低，适合安装在设备底板、治具板或狭窄腔体内部。

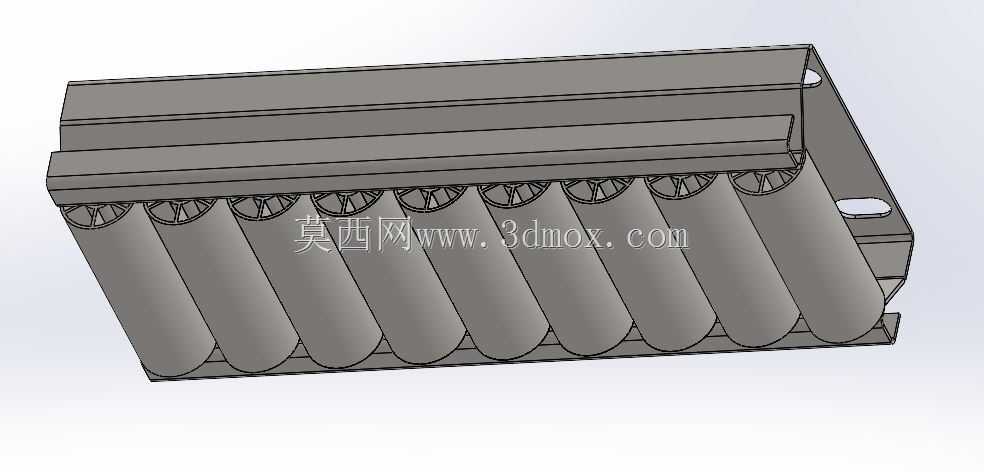

　　设计思路上，结构重点不在复杂曲面，而在孔位排布、折弯边刚度、滚轮轴线位置以及运动间隙控制。上承载板需要同时满足固定外部滑台和传递载荷的作用，因此孔位不能过于靠近边缘，以免螺钉压紧后引起板边变形；长槽方向应与调整方向一致，避免装配时出现过约束。滚轮直径确定后，轨道圆弧或平面接触位置、侧板开口高度、轮轴安装空间都需要联动校核。若轮径过小，接触应力和滚动阻力会增大；若轮径过大，则会抬高整体轮廓，并削弱折弯板的有效宽度。14.75mm的轮径在轻载导向件中属于较紧凑的取值，能够在结构高度和滚动平顺性之间取得平衡。

　　安装边界方面，选型时应先确认有效行程、固定孔中心距以及相邻两导轨的平行间距。单根导轨主要提供一个方向的运动约束，承受侧向力矩的能力有限；在宽台面或偏载工况下，通常需要两根导轨平行布置，并保证滚轮接触面等高。螺钉紧固时应按交替顺序逐步压紧，防止板件因局部受力产生翘曲。若设备中存在粉尘、碎屑或液态介质，还应在导轨外侧增加遮挡或排屑空间，避免颗粒物进入滚轮接触区造成跳动和异响。

　　从建模角度看，该类零件适合采用钣金折弯与实体件组合方式处理：承载板、侧板和折弯边可按钣金工艺展开，滚轮、轮轴及局部加强件则按实体零件建模。装配验证时需要检查滚轮在全行程内是否保持接触，槽孔是否与螺钉、垫片发生干涉，端部极限位置是否存在脱开风险。对于需要加工出图的场景，还应补充折弯半径、板厚、孔边距、轮轴配合公差及表面处理要求，使三维结构能够直接服务于钣金加工、外购滚轮选型和现场装配调试。
