CATIA环境下燕尾止动导轨结构设计

　　在各类需要精准直线导向同时兼具位置锁定需求的机械结构中，燕尾止动导轨的应用场景覆盖了从精密工装夹具、小型机床进给单元到检测设备位移调节机构的多个领域。这类导轨区别于普通直线导轨的核心点，在于其燕尾形的截面构型能够在提供稳定滑动导向的同时，依靠斜面的贴合自锁特性配合止动结构实现任意位置的可靠锁定，不需要额外增加复杂的锁紧模块就能满足小负载工况下的位置固定需求。从实际使用场景来看，这类导轨常被用在需要频繁手动调节位移、调节到位后需要保持位置不发生偏移的工位，比如工装的定位挡块调节、检测仪器的测头位置微调、小型专用设备的进给滑台导向等场景，相比滚珠直线导轨，它的结构更简单，抗倾覆能力更强，对安装面的精度要求更低，在低速、小行程、需要手动锁紧的工况下有不可替代的优势。

　　从功能特性上看，这款燕尾止动导轨的滑动副采用燕尾槽嵌合结构，两个配合的斜面在装配后能够同时承受垂直方向、水平侧向的载荷，不会像平导轨那样在受侧向力时出现脱开的风险，配合面的接触面积大，滑动过程的阻尼均匀，手动调节时的手感平顺，不会出现卡顿或者窜动的问题。止动结构集成在导轨的安装法兰端，通过法兰上的六个均布安装孔可以将导轨的固定端牢靠锁定在设备基座上，滑动端的燕尾块可以沿着固定导轨的燕尾槽做直线往复运动，当滑动到目标位置后，可以通过配套的锁紧件顶紧燕尾斜面，依靠接触面的摩擦力实现位置锁定，锁紧后不会因为设备的轻微振动出现位置滑移，能够满足长期工位保持的需求。

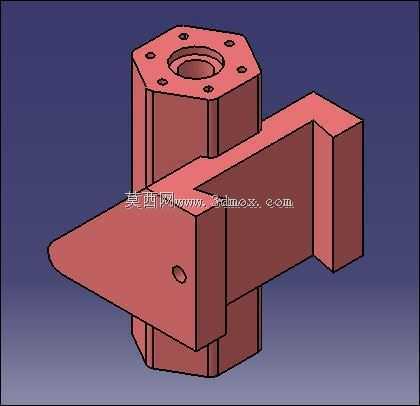

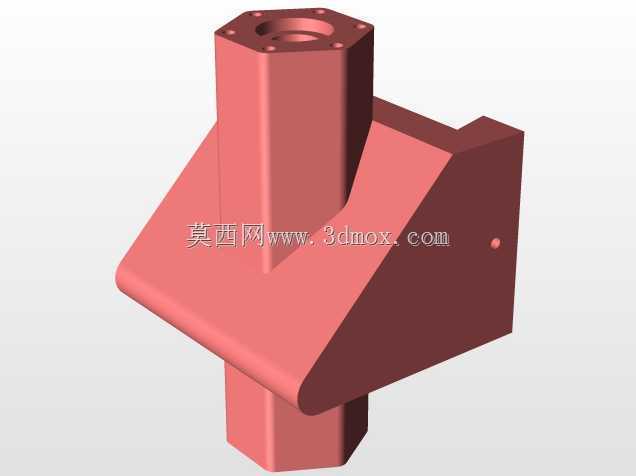

　　设计过程中首先要明确的是安装边界的约束，固定端的法兰采用六边形构型，中心设置有通孔用于穿过传动杆件或者避让其他部件，六个安装孔围绕中心孔均匀分布，孔位的节圆尺寸需要匹配常用的安装基座螺孔间距，确保不需要额外加工转接板就能直接安装固定。导轨部分的燕尾截面角度选用行业通用的55度夹角，这个角度的燕尾结构既能够保证足够的导向精度，又不会因为角度过小导致加工难度提升、配合面容易研伤的问题，同时也能兼顾锁紧时的自锁性能，不需要施加过大的锁紧力就能获得足够的锁紧紧固力。导轨的滑动行程设计需要匹配常见的微调工况需求，整体的外形尺寸控制在紧凑范围内，不会占用过多的设备安装空间，滑动端的端面也预留了安装螺孔，用于连接需要调节的功能部件，比如挡块、测头、夹具组件等，安装时只需要将功能部件通过螺孔固定在滑动端，就可以实现位置的调节与锁定。

　　在结构细节处理上，燕尾配合面的边缘都做了微小的倒角处理，避免装配时锐边刮伤配合面，也能减少滑动过程中毛刺的产生，提升导轨的使用寿命。中心通孔的尺寸设计兼顾了杆件穿过的避让需求和法兰本身的结构强度，不会因为开孔过大导致法兰在锁紧时出现变形，六个安装孔的沉头深度适配常用的内六角螺钉尺寸，安装后螺钉头不会高出法兰表面，避免和其他部件发生干涉。滑动端的燕尾块和固定导轨的燕尾槽之间预留了合理的配合间隙，既保证滑动时的顺畅性，又不会因为间隙过大导致导向精度下降，间隙值可以通过配磨斜面来调整，满足不同精度等级的使用需求。

　　从实际选型适配的角度来说，这类燕尾止动导轨不需要配套的滑块、保持架、滚珠等额外零部件，整体结构一体化程度高，后期维护只需要定期在配合面涂抹润滑脂就能保证长期顺畅运行，在一些对成本敏感、不需要高速高负载直线运动的工位上，相比其他类型的直线导向部件有更高的性价比。设计时也充分考虑了加工工艺性，燕尾结构可以通过铣削加工一次成型，不需要复杂的专用工装，普通的三轴铣床就能完成所有结构的加工，后续的热处理和表面处理也可以按照常规的机械零件工艺执行，不需要特殊的工艺路线，能够有效降低零件的制造成本，缩短生产周期。安装时只需要保证固定端法兰的安装面和滑动方向的平行度，就能获得稳定的导向精度，对安装工人的技能要求也更低，适合在各类非标自动化设备、工装夹具的设计中广泛选用。
