摩托车后置载物平板条焊接支架

　　这套后置载物支架主要面向两轮摩托车尾部拓展承载场景，用于在车尾坐垫后方搭建平整置物平台，日常可固定尾箱、捆绑行李、搭载工具箱或短途配送载物，适配SUPRA-X125这类通勤弯梁车型的尾部安装点位。支架整体采用4×20mm规格平板条弯折拼焊成型，没有采用复杂铸件或机加工件，工艺路线贴合小批量五金件生产实际，下料后通过折弯、组对、焊接即可完成主体成型，后期表面做喷塑或电泳防腐处理，能够应对户外骑行的泥水侵蚀与振动工况。

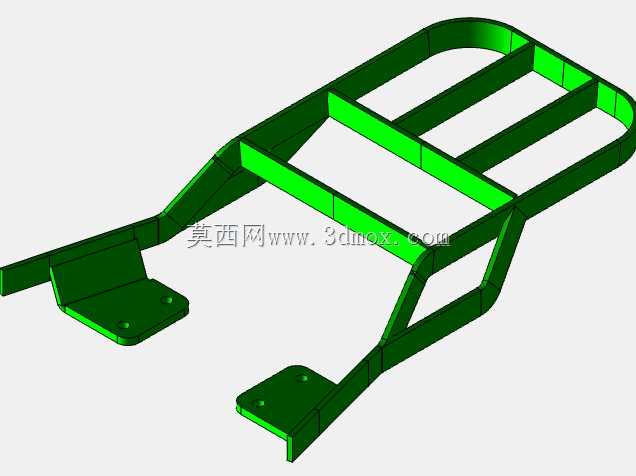

　　从结构布局来看，支架上部承载区由多根平行平板条围合出格栅式平台，四周通过弯折条料形成围挡边框，既减少整片板材带来的重量冗余，又能让捆扎绳、挂钩穿过条料间隙完成货物固定，格栅间隙同时避免积水积泥。承载框架向后延伸出两条倾斜支撑腿，支撑腿顺着车尾侧部轮廓向下收拢，末端连接两块带安装孔的固定脚，固定脚贴合车架尾部预设安装面，通过螺栓与车架支座锁附，形成上部承载、下部两点传力的稳定受力路径。

　　设计过程中优先考虑了骑行工况下的动载需求，摩托车行驶中会遇到路面颠簸、急加速急减速带来的纵向冲击，因此支撑腿采用斜向布置而非垂直直连，斜向筋条可以把货物的垂直重力分解为沿条料长度方向的拉压载荷，充分发挥扁钢截面的轴向承载能力，避免薄板条受垂直弯折力出现变形。上部承载边框的转角处均做圆弧弯折过渡，没有尖锐焊接转角，一方面消除应力集中点，防止长期振动后焊缝开裂，另一方面也避免骑行中剐蹭物品或划伤操作人员。

　　安装边界方面，下端两个固定脚的孔位完全对应原车尾部车架的安装螺孔，不需要对原车车架进行打孔改造，装配时先将支架整体对位、穿入固定螺栓预紧，调整支架平台保持水平后再按扭矩锁紧，即可完成挂载。支架上部平台的长宽尺寸覆盖常规摩托车尾箱的底部安装范围，平板条的20mm宽度提供了足够的焊接搭接面，相邻条料之间的接缝全程满焊，焊后打磨焊疤保证表面平整，4mm的板厚在控制整体重量的前提下，可满足日常通勤载物的刚度要求，承载后平台中部不会出现明显下挠。

　　格栅式的台面设计也兼顾了改装灵活性，用户可以根据需求在条料上方加装木板、金属垫板扩展完整平面，也可以直接利用条料间隙用弹力绳固定头盔、背包等物品，两侧延伸的边框还能作为侧部挂点，挂载小型工具包。整体结构没有多余装饰特征，所有型面都服务于承载、安装和减重目标，弯折曲率匹配车尾流线外轮廓，安装后不会与后轮、挡泥板、坐垫发生运动干涉，支撑腿的内收角度也避开了后轮减震行程的活动范围，在满载颠簸工况下仍能保持足够的安全间隙。
