小型集成式液压阀组基座三维结构设计

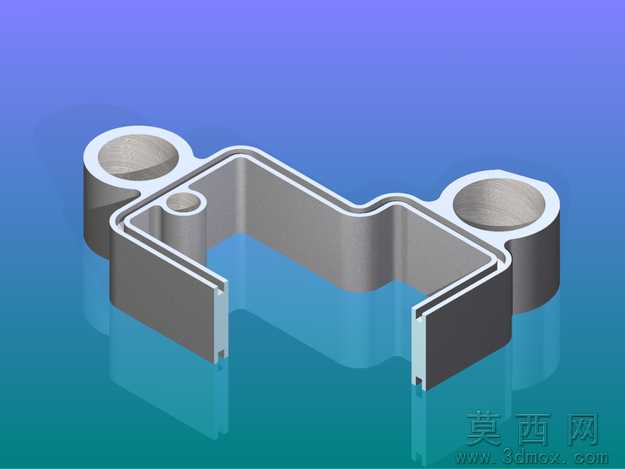

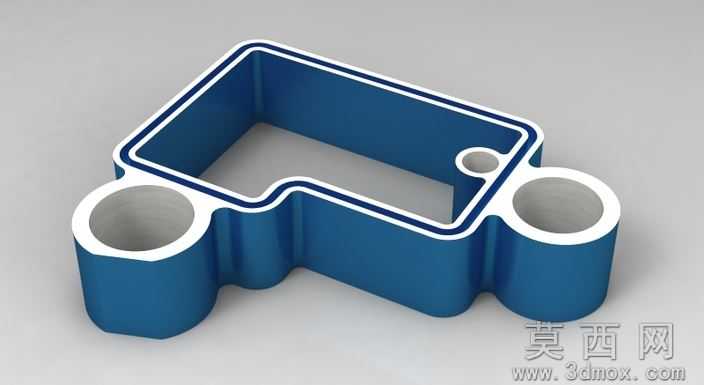

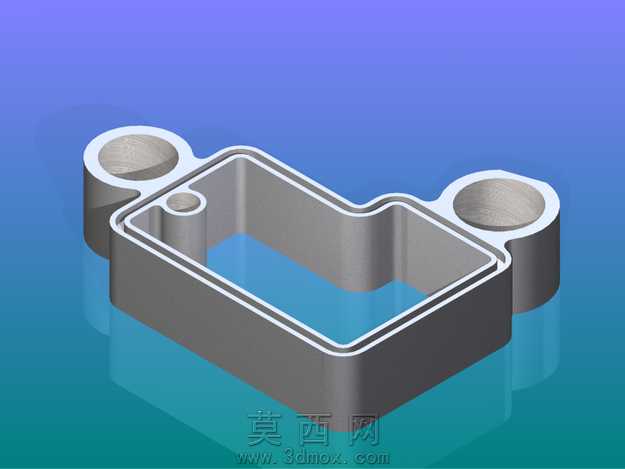

本作品为小型集成式液压基座（行业俗称液压房屋）的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过二维草绘精准绘制基座的外轮廓与内部型腔边界，对主体不规则框型结构采用拉伸凸台命令生成基础实体，针对两侧凸起的圆柱形安装孔位，先绘制同心圆轮廓后通过拉伸切除生成贯通式安装通道，同时在框型型腔内侧设计阶梯式凸缘结构，用于匹配密封件与上盖组件的安装定位，型腔边角处做等半径圆角过渡处理，避免液压工况下的应力集中问题。建模过程中对所有安装孔的中心距、型腔深度、壁厚参数做全参数化关联，可根据不同通径的液压元件需求快速调整尺寸参数，无需重构特征树。材质配置阶段为基座主体赋予铸钢金属材质，调整材质的漫反射粗糙度、金属度参数还原铸件哑光金属质感，为两侧安装孔的内圆柱面赋予精加工后的高光金属材质，区分粗加工外表面与精加工配合面的视觉差异。渲染阶段采用蓝紫渐变背景突出金属零件的轮廓层次，添加柔和的环境光与定向补光，在零件边缘生成自然的高光反射，同时在零件下方添加半透明投影增强三维立体感，清晰展现基座的空间结构。结构设计上采用集成式框型布局，将多个液压阀的安装油路集成在基座内部，减少外接管路的连接点，降低液压系统的泄漏风险，两侧圆柱形凸台为标准液压元件的安装位，中部框型型腔用于内置集成油路通道与小型液压功能组件，整体结构紧凑，在保证结构强度的前提下尽可能缩减整体体积，适配小型液压动力单元的紧凑安装需求，所有配合面的尺寸公差均按照液压元件安装的行业标准预留，可直接导出工程图用于生产加工。
