工业钢结构斜梯带单侧扶手

　　该钢结构斜梯主要用于工业设备、平台、检修通道及车间固定登高位置，解决人员在不同高度平台之间安全通行的问题。与普通民用直梯相比，斜向踏步结构更适合频繁上下、携带轻量工具或在设备旁进行巡检维护的场景，能够降低攀爬疲劳，也便于在狭窄设备间隙中形成稳定通行路径。整体采用型钢焊接思路建模，梯梁、踏步、扶手和支撑构件之间的关系表达清楚，适合在设备布局、平台设计、钢结构通道规划时作为空间校核和结构参考。

　　从使用功能看，梯身承担人员竖向通行，踏步提供连续踩踏面，单侧扶手用于上行和下行时的扶持与防护。模型中梯梁沿斜向布置，形成主要承力骨架；踏步以等间距方式固定在两根梯梁之间，保证步距均匀；扶手沿梯身坡度延伸，并通过竖向支撑与梯侧连接，使人员在通过时能够自然抓握。端部支撑结构用于将梯段荷载传递到地面或平台预埋件位置，实际布置时需要结合现场标高、平台梁位置和通行方向确定连接方式。

　　结构设计上，斜梯的关键不只是外形搭建，而是踏步高度、踏面深度、梯段倾角和扶手高度之间的协调。倾角过大时，踏步接近直梯，人员上下费力；倾角过小则梯段水平投影变长，占用更多设备周边空间。该模型在三维环境中能够直观看出梯段占用的斜向空间，设计人员可据此检查梯脚与地面基础、梯顶与平台边缘、扶手与周边管道或设备外壳之间是否存在干涉。对于需要在变压器、机柜、生产线平台或钢结构操作区旁布置检修通道的项目，这类模型可作为初步布置的基础构件，再根据载荷标准和现场尺寸调整型材规格。

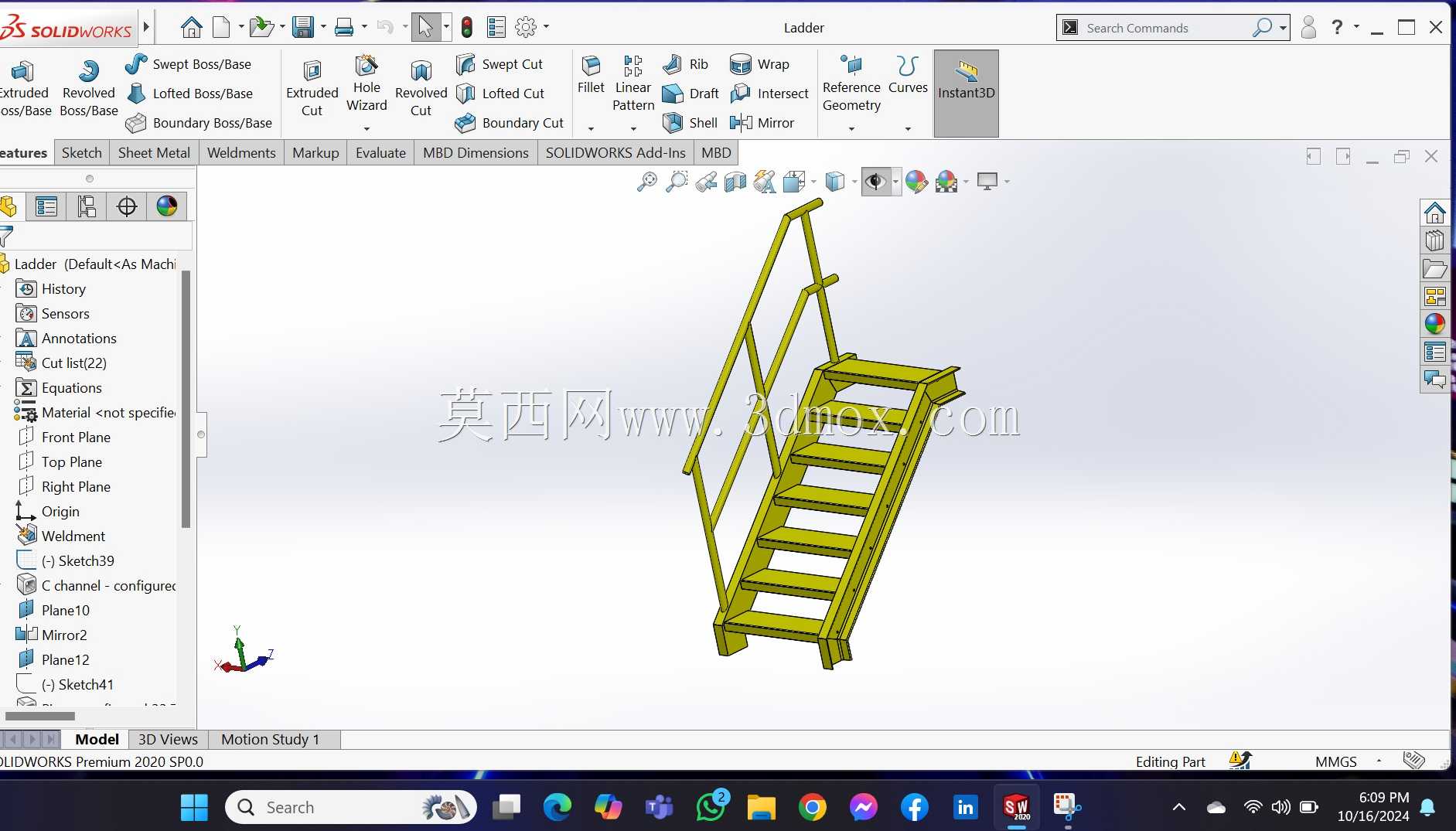

　　外形尺寸方面，模型呈现为单跑斜梯形式，梯身宽度满足单人通行，踏步数量约为六级，适合较低高差的平台登乘。梯段下端设有落地支撑，上端靠近平台侧设有连接端，便于与平台梁或预埋板对接。扶手位于梯身一侧，沿坡度连续上升，扶手立柱与梯梁或踏步侧部形成连接。安装边界需要重点关注三个区域：一是梯脚落点，应保证地面具备足够承载面积，避免落在松软地面或设备检修盖板上；二是梯顶接口，平台边缘应留出搭接或螺栓连接位置，并保证踏面与平台面之间高差平顺；三是扶手外侧净空，人员抓握和肩部通过区域不应被阀门、管线、桥架等障碍物占用。

　　在建模处理上，构件以实体形式表现，型钢轮廓、踏步板和扶手杆件均有明确几何形态，能够用于剖切检查、装配干涉检查和方案展示。梯梁采用槽钢类截面思路，适合承受弯曲载荷；踏步板通过横向布置提高踩踏刚度；扶手杆件相对较轻，主要承受横向扶持力。若进入详细设计阶段，可在现有结构基础上补充焊缝、螺栓孔、防滑纹路、踢脚板和平台连接节点，并根据实际通行人数、使用频率及现场腐蚀环境选择材料厚度与表面处理方式。

　　现场应用中，这类斜梯常布置在设备操作平台侧边、车间夹层入口、储罐周边检修位或生产线固定维护点。布置时不能只考虑梯身本身，还要预留人员上下时的转身空间、工具携带空间以及平台口安全防护。若梯段侧面靠近设备运动部件或高温表面，应增加防护栏或隔离网；若用于户外或潮湿区域，踏步表面需考虑防滑措施，扶手和焊接节点也应重视防腐处理。通过三维模型先行确认梯段坡度、落点和扶手走向，可以在施工前发现空间冲突，减少现场返工。
