C型螺旋夹紧工装夹具结构设计

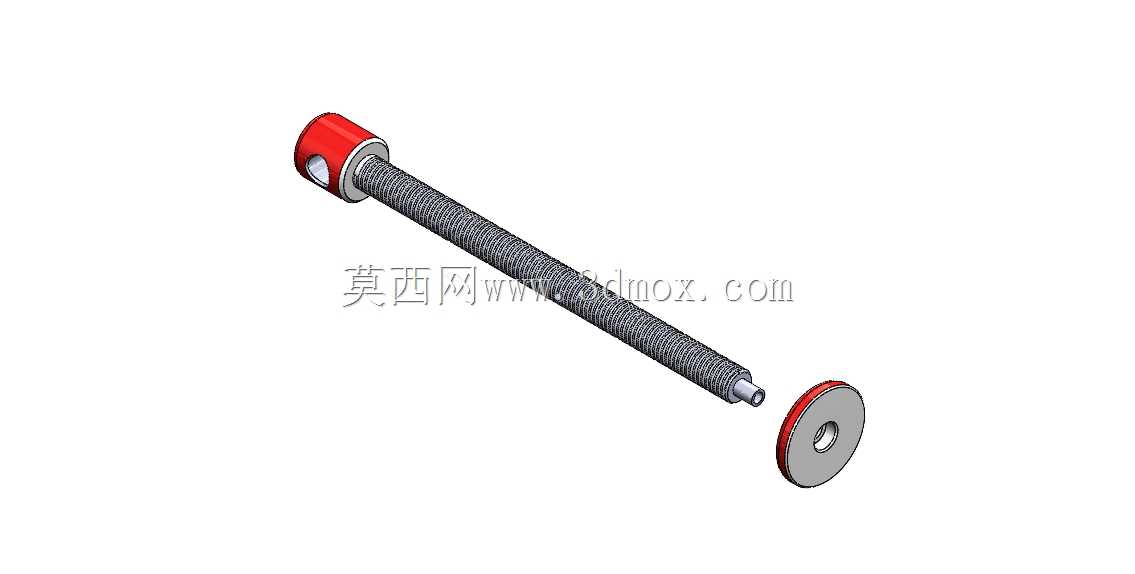

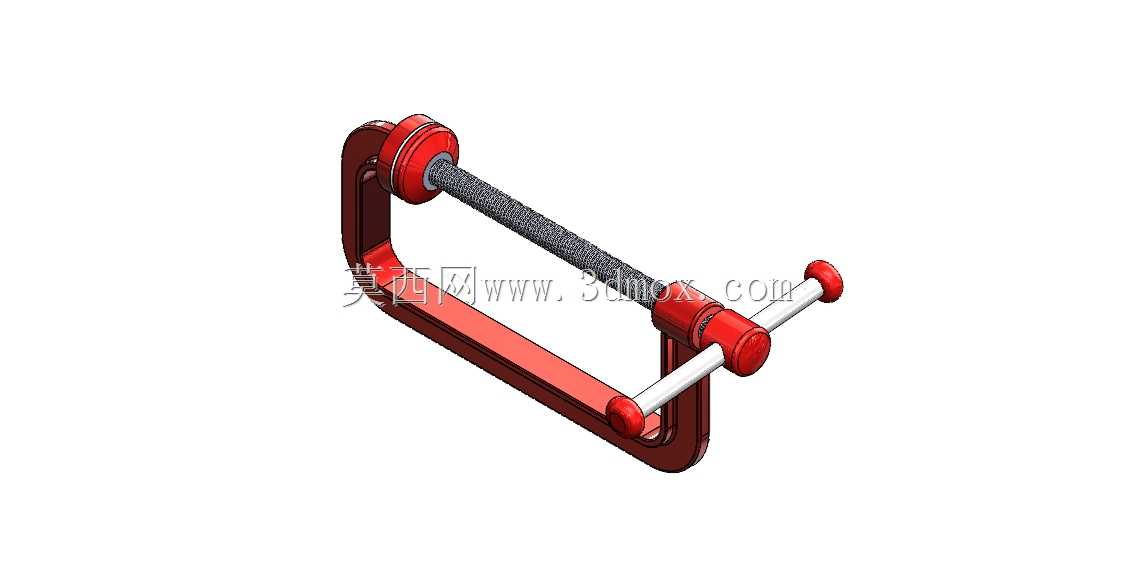

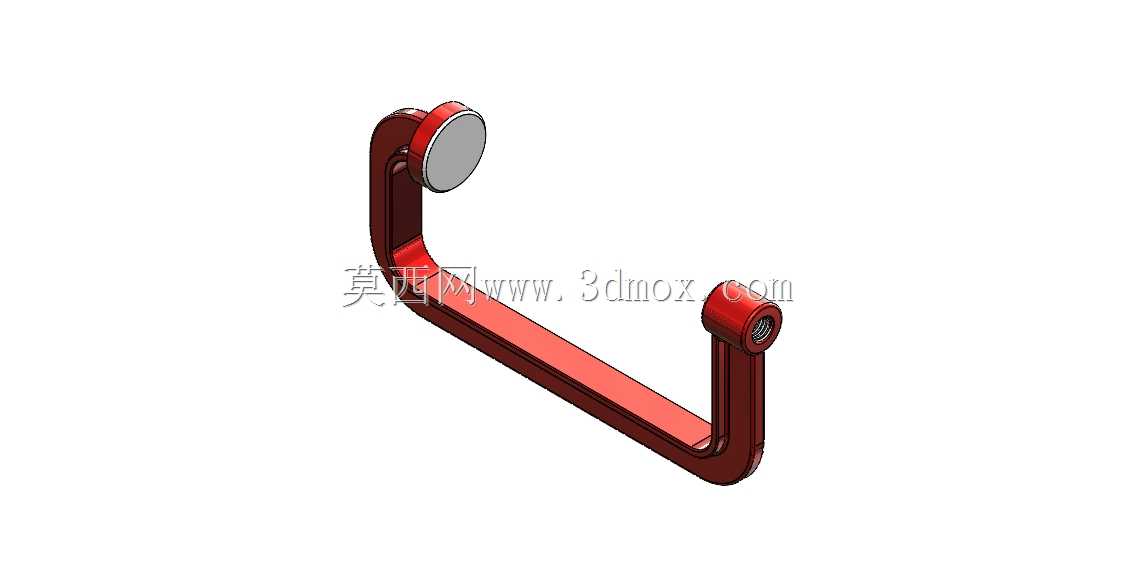

　　这套C型夹紧工装的结构方案围绕车间里最常见的手动夹持场景展开，整体采用开口C形框架搭配双段螺旋施压的布局，框架主体为一体式弯折成型的刚性架体，开口侧预留足够的工件容纳空间，架体两端分别布置固定承压端与活动施压端，施压螺杆贯穿架体尾部的导向支座，螺杆中段加工有连续传动螺纹，前端连接圆形压盘，尾端加装横向穿置的加力杆，操作人员转动加力杆即可驱动螺杆沿轴向进给，带动压盘向固定端靠拢，对放置在开口区间内的工件施加稳定的轴向夹紧力。

　　从实际使用场景来看，这类夹具在钣金修配、小件焊接定位、木工粘接固定、机加工临时装夹工位都有很高的出镜率：在钣金车间进行小件拼焊时，可将待对齐的两块板件叠合后放入C形开口，旋动螺杆让压盘贴合工件表面，持续进给直到工件被完全压紧，焊接过程中不会出现焊缝错位、板件翘动的问题；在机加工工位对小型异形件进行钻孔、攻丝作业时，也可将该夹具整体固定在工作台面上，把工件夹持在压盘与固定端之间，替代复杂的专用工装完成快速定位，省去多工位换型时反复调整压板的繁琐步骤；维修装配场景里，针对过盈配合的衬套压装、粘接面的保压固化，这类手动夹具也能提供持续稳定的夹持力，不需要外接气源、液压源，随手取用即可完成作业。

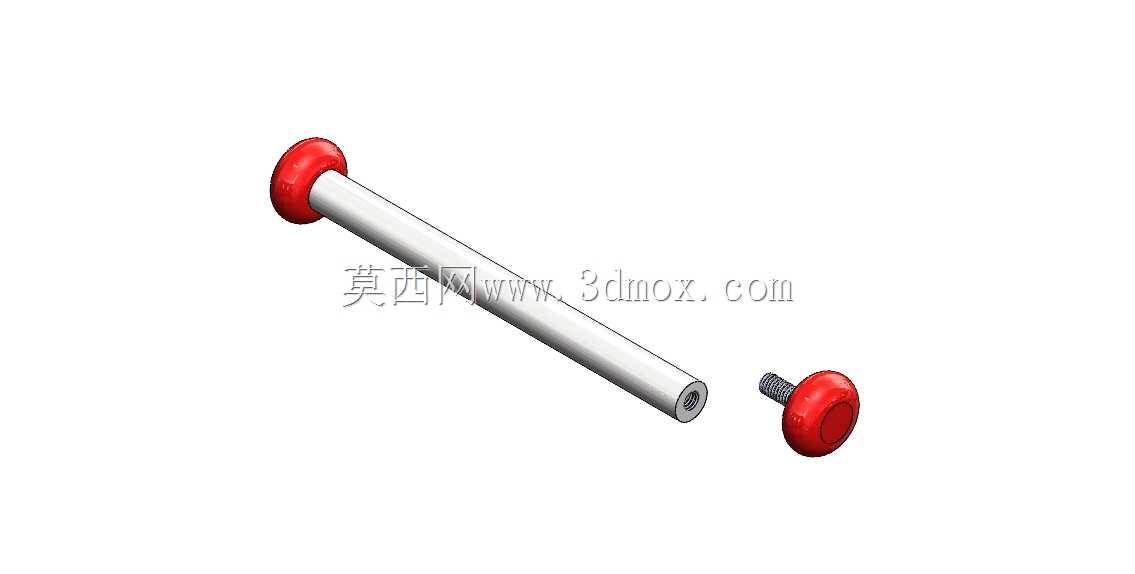

　　结构设计上，C形架的截面厚度经过受力校核，在夹紧力作用下架体开口处的变形量控制在极小范围，避免施压过程中架体张开导致夹持力衰减；螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的自锁性能，当操作人员停止转动加力杆后，螺杆不会在工件反作用力下自行回退，夹紧状态可以长时间保持，即使遇到作业过程中的振动、冲击，夹持位置也不会松脱。前端压盘与螺杆端部采用活动铰接结构，压盘可以小幅度自适应偏转，当被夹持工件的表面存在轻微斜度、不平时，压盘能够自动贴合工件接触面，避免局部点接触导致压痕或者夹持打滑。尾端的加力杆采用光杆穿置设计，不需要额外紧固件，操作人员可以根据所需夹紧力的大小调整握持位置，需要大夹紧力时握持加力杆远端增大力矩，轻夹薄件时握持近端控制进给量，避免压力过大压损工件。

　　安装边界与尺寸适配方面，C形架的开口深度、开口高度决定了可容纳工件的最大轮廓，设计时开口区间避开了螺杆进给的运动路径，工件放入后不会和螺杆、架体发生运动干涉；螺杆的有效行程覆盖了从开口完全敞开到压盘贴合固定端的全区间，既可以夹持厚度很小的薄板件，也能容纳厚度较大的块体工件。夹具整体的底部支撑面做了平直处理，既可以直接放置在工作台面上独立使用，也可以通过架体上预留的安装孔位配合螺栓锁紧在工装板、焊机工作台或者钻床台面上，作为固定工位的夹持单元使用。施压压盘的接触面做了增大面积的处理，分散对工件表面的压强，夹持软质铝材、木材、塑料件时不会在工件表面留下过深的压痕，针对需要防护的精加工表面，也可以在压盘与固定端表面加装尼龙、铜质软垫，进一步避免夹伤工件。

　　整套装配结构完整还原了手动夹具的所有运动配合关系：螺杆与架体导向孔的螺纹配合、加力杆与螺杆尾孔的滑动配合、压盘与螺杆端头的铰接配合都在三维结构中做了清晰呈现，各零件之间的运动间隙设置合理，模拟螺杆进给过程中不会出现零件干涉、运动卡滞的问题，既可以作为工装设计人员参考手动夹紧机构的结构样本，也能用于工位工装选型时核对夹持行程、开口空间是否匹配现场工件尺寸，帮助工程师快速判断这类通用夹具是否适配当前的装夹需求，减少专用工装的重复设计成本。
