低密度聚乙烯管材挤出成型模头结构

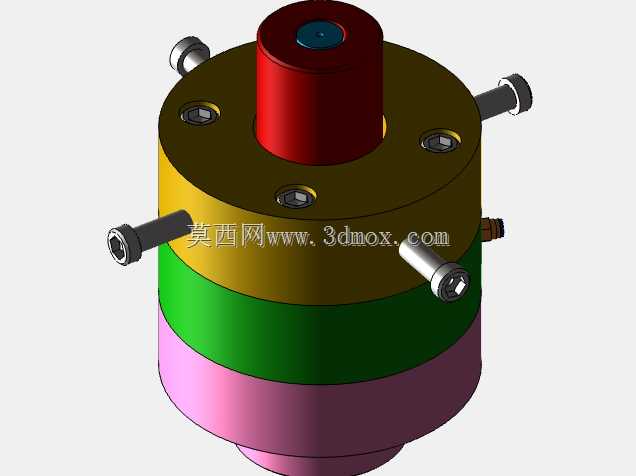

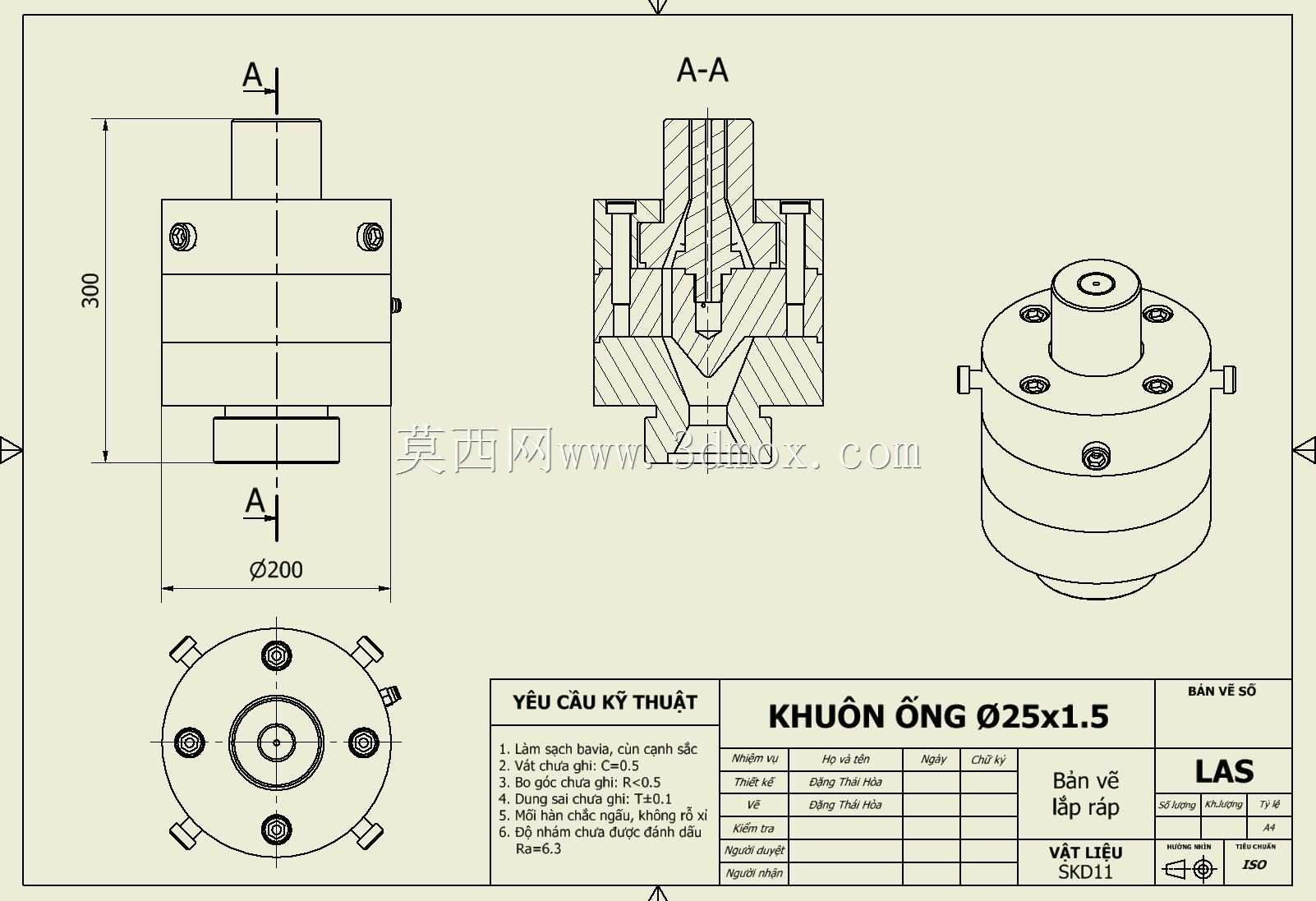

　　这套三维结构围绕低密度聚乙烯管材连续挤出工况展开，核心对象是安装在挤出机出料端的管材成型模头。模头前端红色部分对应管材出料口与定径引导区域，物料经内部流道整流后从环形间隙挤出，形成外径25mm、壁厚1.5mm的管状坯料；后续产线通常衔接真空定径套、冷却水槽、牵引机与切割装置，完成塑料管从熔融态到定尺成品的连续制造。现场使用时，模头通过后端法兰与挤出机机筒对中连接，周向布置的内六角紧固件承担合模锁紧作用，外露螺栓位置需要预留扳手操作空间，避免检修时与周边机架、加热圈或冷却管路干涉。

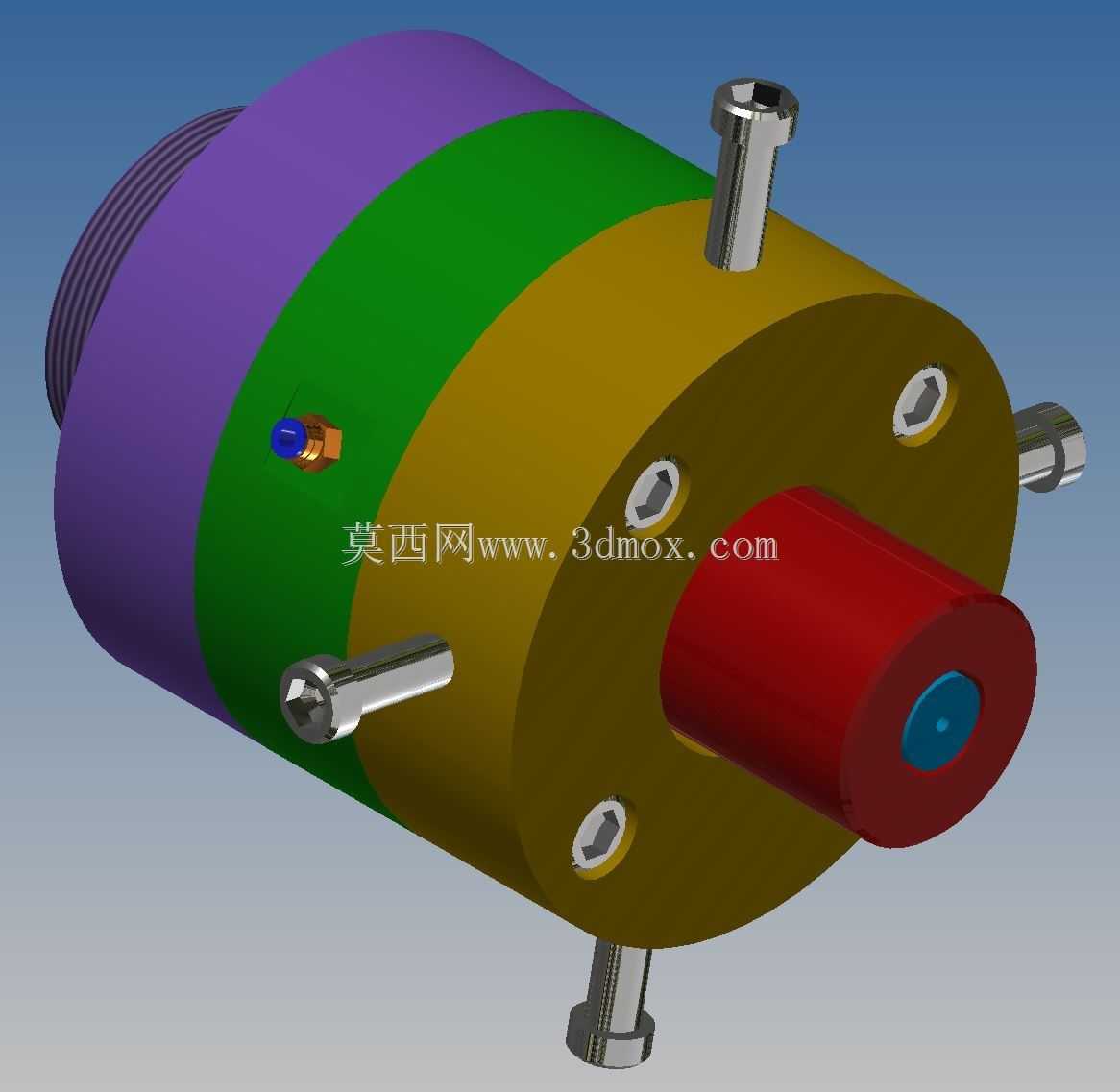

　　从结构分层看，模型采用多段圆筒式叠装方案，紫色、绿色、黄色等不同区段分别对应连接段、流道过渡段、口模调节段或加热安装区段。分段设计的价值在于加工与装配：深孔流道、螺旋槽或阻流坝等内部特征可以拆分后在车削、铣削工序中完成，再通过止口定位保证同轴度；后期更换口模、芯棒或清理积料时，也不必整体拆卸模头，能够缩短换色、换规格和保养停机时间。对于聚乙烯这类热敏性相对较低但对流动均匀性敏感的材料，流道设计重点不是单纯追求通道最短，而是让熔体在圆周方向速度、压力和温度尽量一致，防止管材出现壁厚偏摆、表面流痕、出料脉动或局部熔压异常。

　　模头侧面设置的小型接口可用于温度传感器、压力检测或辅助介质接入，具体位置靠近物料成型区域，便于监控熔体状态。上方和侧面的螺栓不仅提供轴向压紧力，也参与各段钢件之间的密封与定位。工程建模时需要把螺栓头、螺母、垫圈和螺纹旋入深度完整表达，因为这些细节直接决定装配体外形包络和维护空间；若只简化成光杆圆柱，后续在设备布置阶段容易误判扳手回转半径，也无法校核紧固件与加热圈接线盒的距离。

　　出料端的红色构件体现了口模与芯棒的配合关系。外层口模决定管材外圆边界，内部芯棒决定内孔尺寸，二者之间的环形缝隙通过配作或调节螺钉控制同心度。实际开机时，操作人员会根据坯料周向壁厚差异微调口模位置，使熔融管坯在牵引速度稳定的条件下均匀出料。模型中前端蓝色小圆区域可理解为芯棒端部或气路、定位特征的表达；在软管或薄壁管生产中，芯棒中心有时引入压缩空气，使管坯在定径套中保持充盈，避免内孔塌陷。

　　外形边界方面，该模头主体呈卧式圆柱布局，轴向长度与外径需要同时满足挤出机中心高、生产线走线和保温罩安装要求。周向突出的螺栓、接头和前端出料段构成最大干涉轮廓，布置设备时不能只按圆柱外径预留空间。后端连接面应与挤出机输出法兰同轴，端面密封面需要承受熔体压力，止口配合处宜设置可靠定位台阶；前端则要与定径装置保持短而稳定的距离，减少熔融管坯在空气中下垂或晃动。

　　建模思路上，装配体应以主轴线为设计基准，先建立内腔流道和口模环形间隙，再向外生成各段本体、紧固件、测温测压接口及定位销。各段之间采用同轴止口和端面贴合，既能保证重复装配精度，也能降低螺栓受剪风险。流道截面变化应平缓过渡，避免突然扩缩造成物料滞留；对于PE材料，死角不仅会增加清机难度，长期生产后还可能引起降解料颗粒带入管壁。加热区段的外圆表面还需为加热瓦、保温层和热电偶留出安装厚度，因此三维布局中不能把外形尺寸压得过紧。

　　在产线应用中，这类模头常用于小规格聚乙烯给水管、护套管、流体输送管或工艺配管的挤出生产。选型时需把目标管材外径、壁厚、材料熔融指数、挤出机产量和牵引速度联动校核：口模间隙并非简单等于成品壁厚，还要考虑熔体离模膨胀、牵引拉伸和冷却收缩；定径套长度、冷却水温与真空度也会影响最终尺寸。该结构把成型流道、锁紧连接、检测接口和出料引导集中在一个紧凑模头上，适合作为挤出设备设计、模头方案评审以及装配干涉检查的三维参考。
