户外露营用快速夹紧杆架结构设计

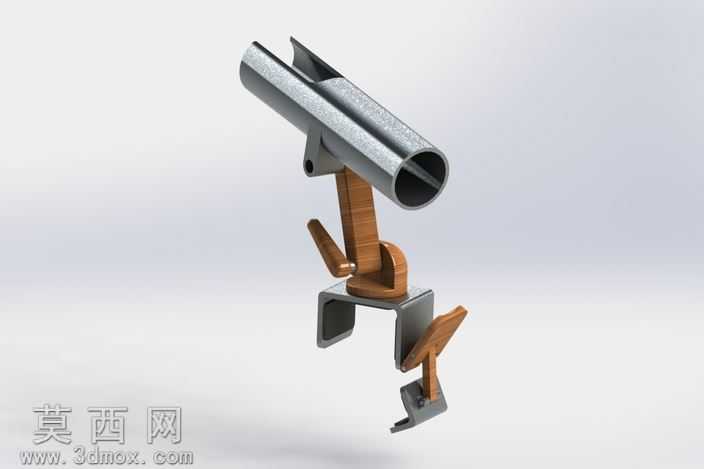

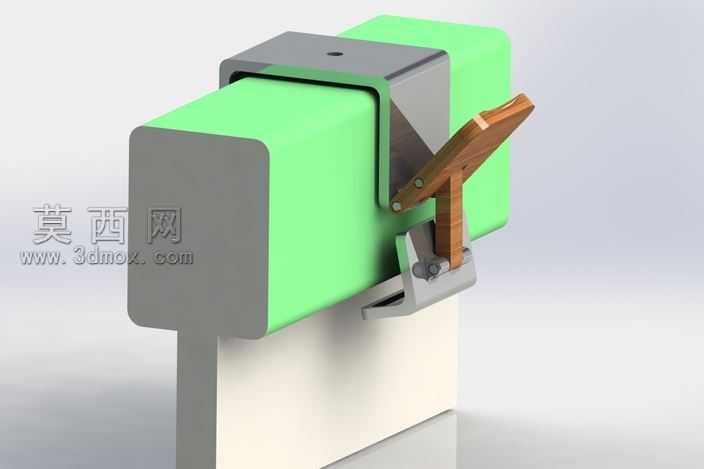

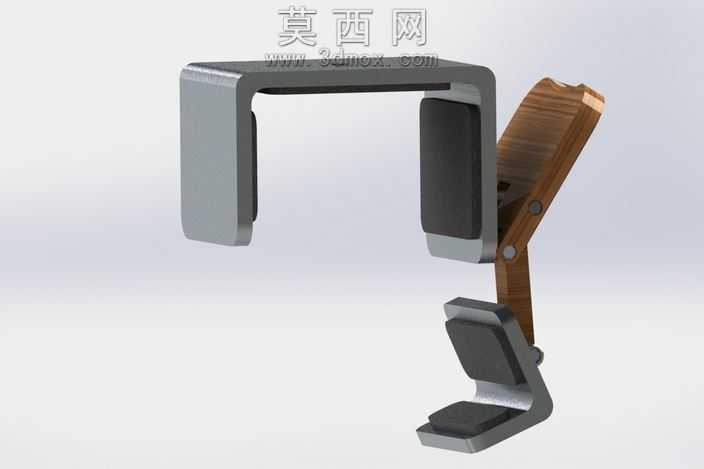

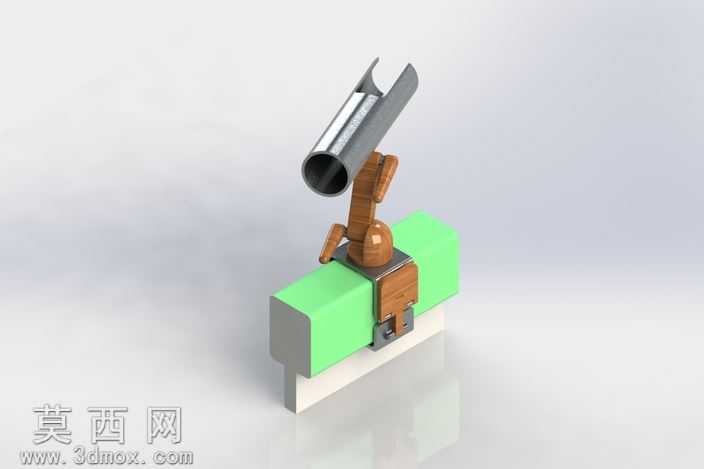

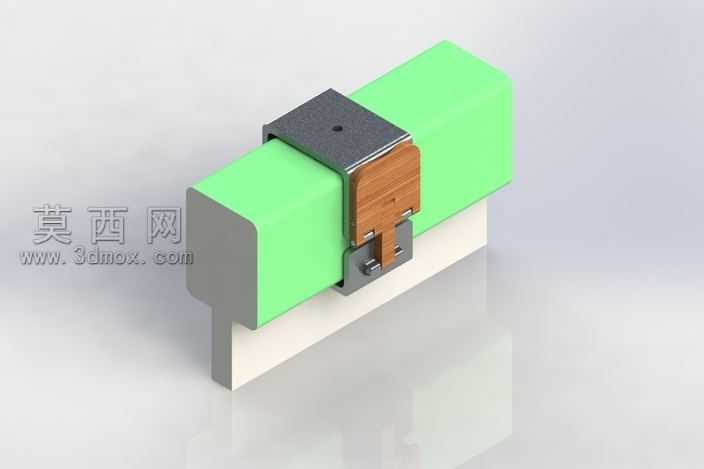

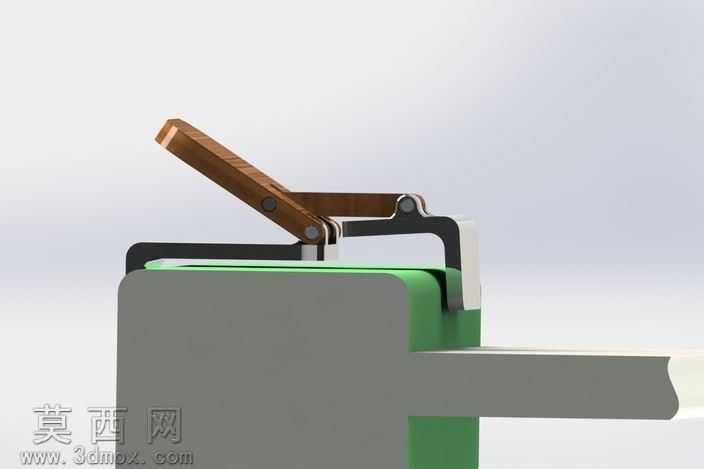

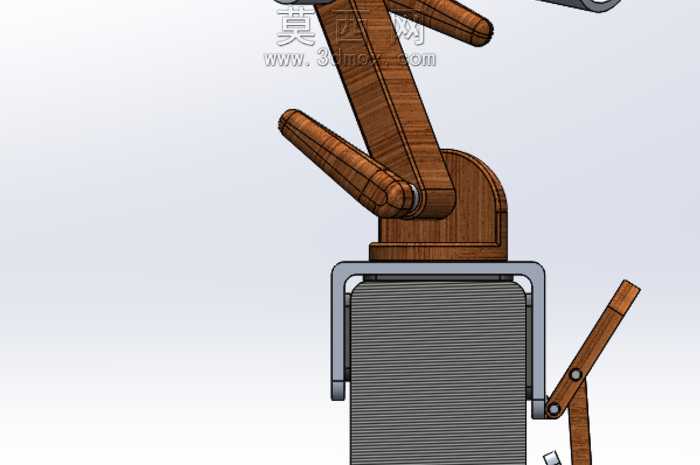

本作品为适配户外露营场景设计的快速夹紧杆架，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处配合间隙、活动行程都做了精准的参数约束，确保各活动部件的运动逻辑符合实际使用需求。模型完成基础结构搭建后，针对不同部件的使用特性匹配了对应的材质表现：主体承力的金属管身采用哑光金属材质，还原冷轧钢材的细腻磨砂质感，表面添加轻微的使用痕迹纹理提升真实感；夹紧操作的手柄部件采用仿木纹材质，模拟实木握把的温润触感，同时在木纹纹理中添加细微的凹凸肌理，还原实木打磨后的触感表现；底部的夹紧卡座采用镀锌金属材质，表面做轻微的做旧处理，体现五金配件长期使用的质感。结构设计上，这款杆架采用偏心轮快速夹紧原理，通过扳动木质操作手柄即可带动内部的偏心锁紧结构动作，实现快速开合与锁紧，无需额外工具即可完成杆类物件的装夹固定；底部的C型卡座可适配不同厚度的桌板、架体边缘，配合下方的辅助夹紧压脚，能够在锁紧后提供足够的夹持力，避免挂载物件后出现松脱滑落的问题；上方的管身预留了标准的杆类安装孔径，可适配露营场景中的灯杆、天幕支撑杆等多种常用杆类配件，管身侧面开设的定位孔可配合插销实现挂载高度的快速调节。设计过程中充分考虑户外使用的环境特性，整体结构无复杂细小零件，避免户外使用时零件遗失的问题，各活动铰接处都做了圆角过渡处理，既提升了操作时的手感，也避免尖锐棱角在使用过程中造成划伤；材质选择上优先考虑耐候性表现，金属部件选用防锈材质，木质手柄做防水封层处理，能够适应户外多变的温湿度环境，长期使用也不会出现生锈、腐坏的问题。渲染阶段采用柔和的影棚布光，多角度展现杆架的结构细节与材质质感，通过不同角度的视图清晰展示夹紧状态、松开状态的结构形态，以及各部件之间的配合关系，让观看者能够直观理解产品的使用方式与结构优势。
