500毫升机油润滑油包装瓶三维设计

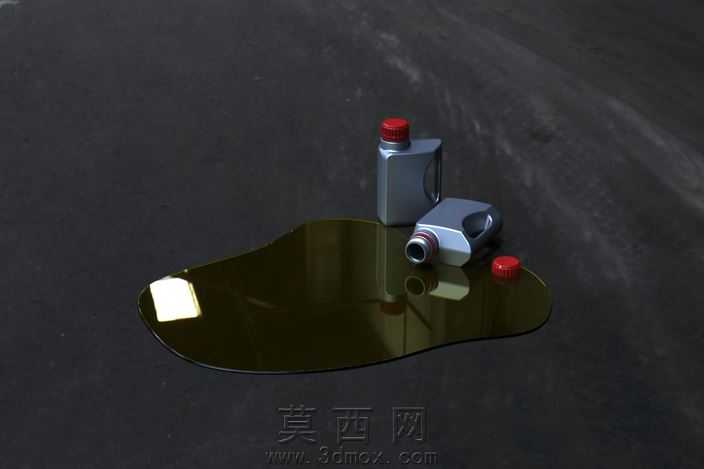

本作品为500毫升容量机油包装瓶的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先围绕机油类产品的实际使用需求确定整体尺寸比例，瓶身主体采用适配手持握持的扁平方正造型，侧面设置内凹式握持槽结构，既能够提升使用者拿取时的防滑贴合度，也能在堆叠运输过程中提升瓶体之间的贴合稳定性，减少运输环节的磕碰损伤。瓶身与瓶盖的衔接处采用标准螺纹旋合结构，建模时精准还原螺纹的牙距、牙深参数，保证瓶盖与瓶口的装配密封性，避免机油类油品出现渗漏问题；同时额外设计了一体式防盗瓶盖结构，瓶盖下缘设置断点式防盗连接环，首次开启时连接环断裂可直观提示产品未被拆封，符合工业油品包装的防伪使用需求。渲染阶段针对不同部件匹配对应材质属性，瓶身主体采用半透明深墨绿色HDPE塑料材质，调整材质的折射度、粗糙度参数，还原工业塑料包装的半通透磨砂质感，可隐约呈现内部盛装油品的液位状态；瓶盖采用鲜红色硬质PP塑料材质，表面设置细微的竖向防滑凸棱纹理，提升旋拧瓶盖时的摩擦力，材质参数调整为略带哑光的硬质塑料质感，与瓶身材质形成明确的视觉区分。场景渲染部分额外构建了泼洒机油的地面场景，地面采用深灰色哑光水泥材质，表面添加细微的磨损划痕与灰尘质感，泼洒的机油材质调整为高反光深褐色流体属性，精准还原机油高粘度、高反光的液体特质，瓶体放置在机油液面旁时，通过光线追踪计算生成真实的反射、折射光影效果，瓶身的轮廓、瓶盖的红色色块都在油面形成自然扭曲的倒影，整体渲染光影采用柔和的侧上方主光源搭配弱环境补光，避免生硬阴影破坏产品展示的真实感。设计过程中充分考虑了该类包装瓶的生产工艺可行性，所有转角位置都设置了符合注塑生产要求的圆角过渡，避免出现尖锐棱角导致的注塑应力集中问题，瓶身壁厚采用均匀等厚设计，适配吹塑成型的生产工艺要求，既能够保证瓶体的结构强度，也能合理控制生产环节的原料用量，兼顾实用性与生产成本控制需求。
