全规格六角头螺栓螺母垫圈配套组件

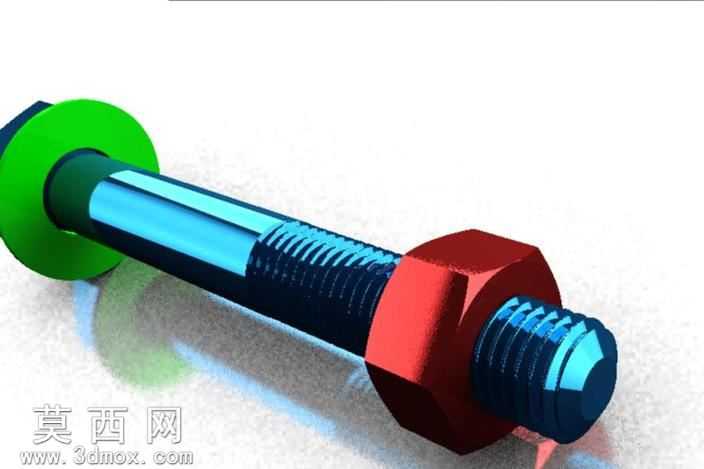

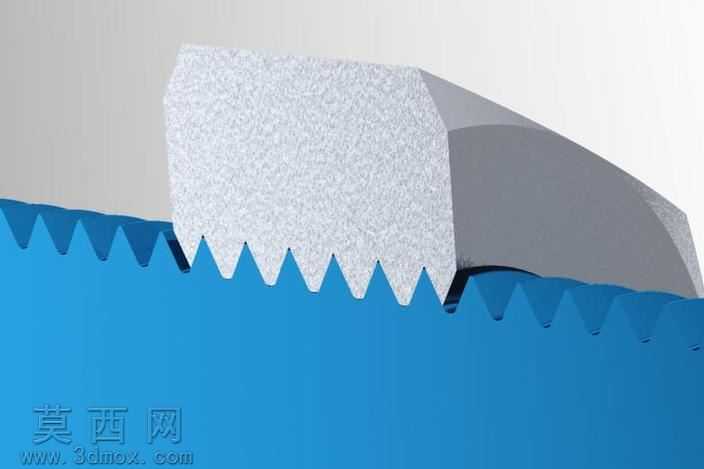

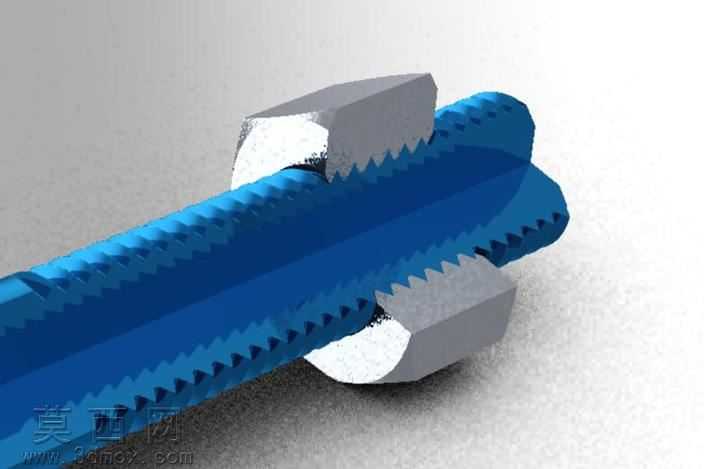

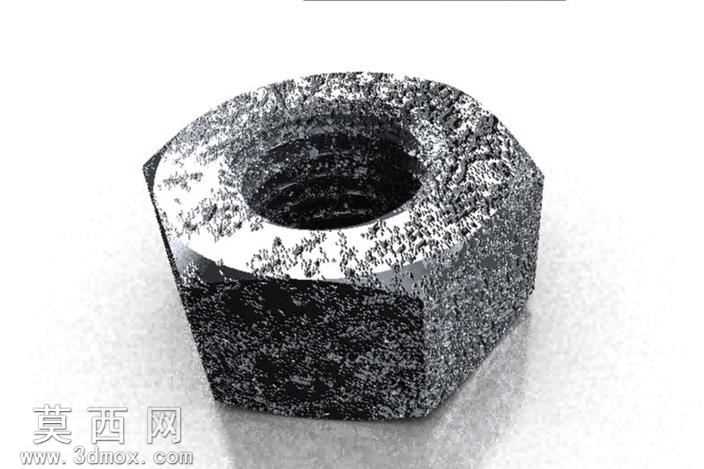

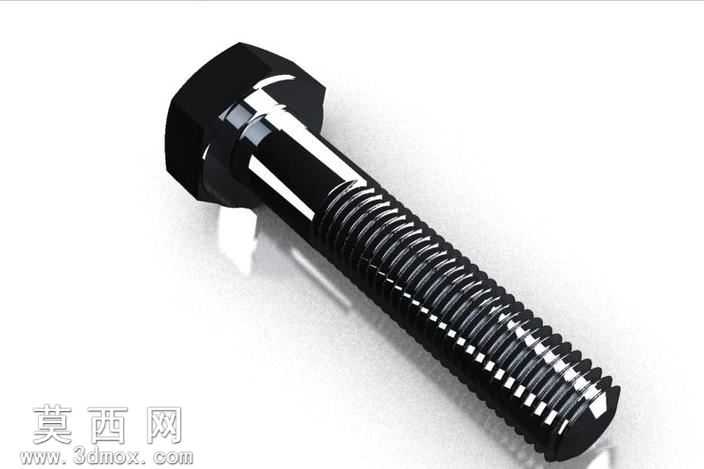

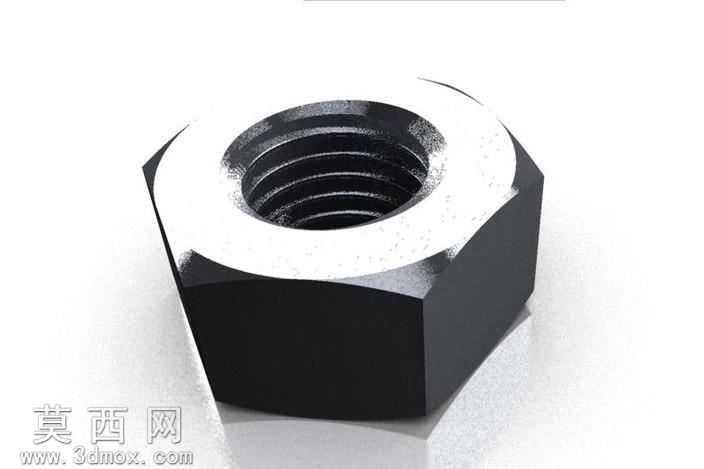

本套组件采用参数化三维建模方式完成，覆盖M01到M64全规格尺寸的六角头螺栓、六角螺母、平垫圈三类常用紧固件，建模过程严格遵循通用机械紧固件的尺寸规范，保证各规格零件的螺纹参数、头部尺寸、厚度、孔径等关键尺寸符合行业通用标准，可直接用于各类机械装配场景的设计调用。建模阶段首先梳理三类零件的尺寸关联逻辑，针对螺栓的螺杆长度、螺纹段长度、六角头对边宽度与对角宽度、螺纹牙型参数设置全局变量，通过参数驱动即可快速生成不同公称直径、不同长度的螺栓模型；螺母部分对应匹配螺栓的螺纹规格，同步设置六角外形尺寸、厚度、倒角参数与螺栓规格联动，垫圈则根据对应螺栓的公称直径设置内径、外径、厚度参数，保证三类零件同规格下可完美适配装配。材质与渲染阶段，为区分不同零件的功能属性，给螺栓主体赋予蓝黑色金属材质，模拟高强度合金钢螺栓的表面处理效果，还原金属表面的冷锻质感与细微纹理，螺母赋予红色金属涂装材质，垫圈赋予亮绿色金属材质，通过差异化的材质配色让装配结构一目了然，渲染时添加柔和的环境光与定向光源，突出螺纹牙型的细节、六角头的棱角特征以及各零件接触面的贴合效果，清晰展示零件的结构形态。结构设计上，螺栓的螺纹段采用精准的螺旋扫描特征生成，还原标准三角螺纹的牙型角与螺距参数，无简化失真，螺栓头部与螺杆的过渡位置添加标准圆角，避免应力集中的结构缺陷；螺母的螺纹与螺栓完全适配，两端设置标准导入倒角，方便装配时的螺纹对准，垫圈的上下表面设置平整贴合面，边缘做去毛刺倒角处理，符合实际零件的加工工艺要求。整套模型采用全参数化设计思路，使用者只需修改对应公称直径、螺杆长度等参数，即可快速生成所需规格的紧固件组合，无需重复建模，大幅提升机械设计过程中标准件调用的效率，各零件保留完整的建模特征树，可根据实际使用需求修改材质、添加表面处理特征、调整尺寸公差，适配不同的设计场景。
